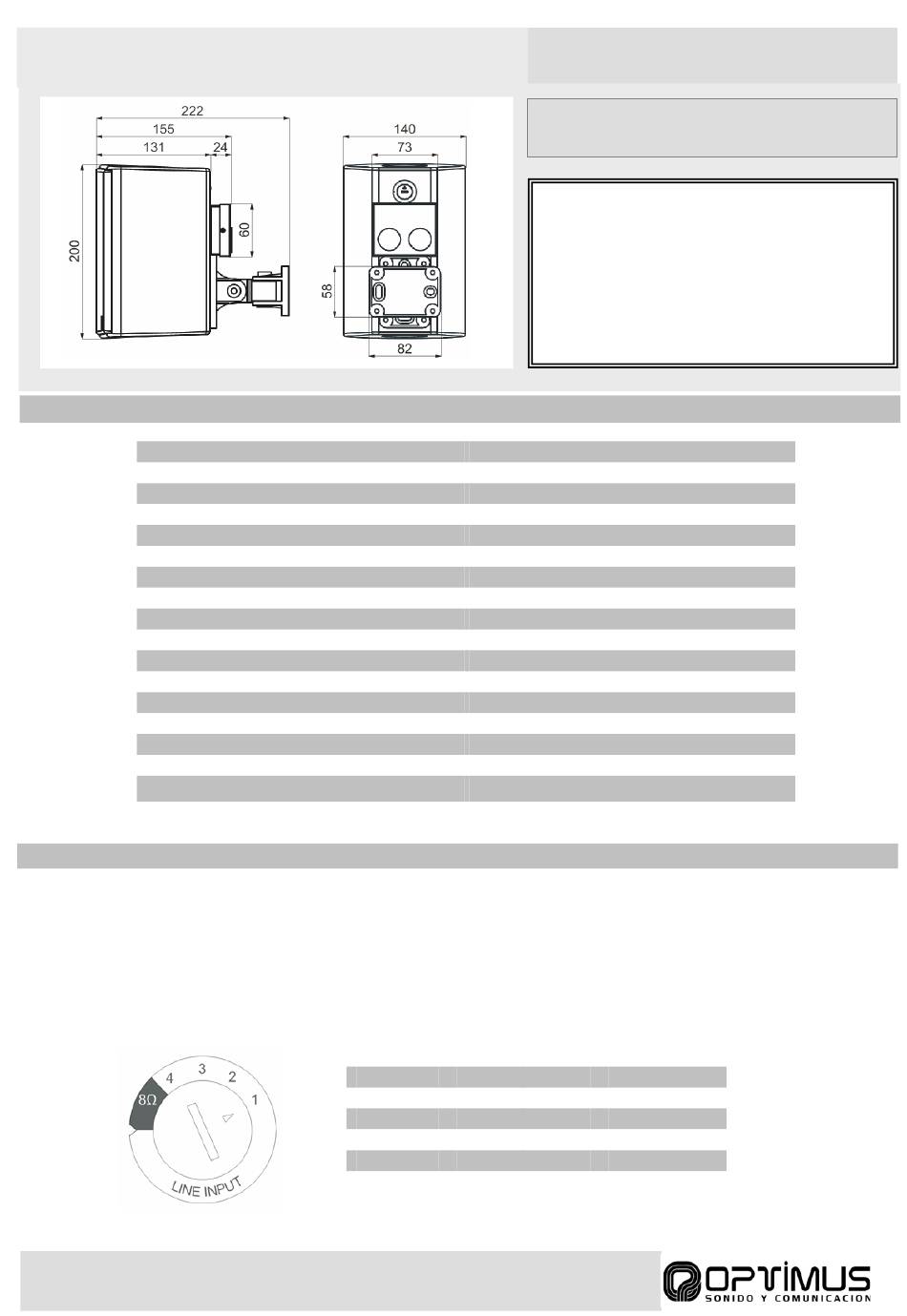

Optimus CAL-3150VA Instruction Manual

MANUAL DE INSTRUCCIONES
CARACTERÍSTICAS
Modelo
Altavoz
Potencia RMS
Selección de potencia 100 V
Selección de potencia 70 V
Impedancia
Sensibilidad SPL (1 W / 1 m / 1 kHz)
Presión acústica SPL (15 W / 1 m / 1 kHz)
Respuesta en frecuencia
Temperatura de funcionamiento
Dispersion 1 kHz / 4kHz
Dimensiones (mm)
Peso
Acabado
Accesorios
Selección de potencia
Otros
GUÍA DE INSTALACIÓN
Paso 1 – Marque y taladre en la pared o techo los agujeros para sujetar el soporte en forma de U.
Paso 2 – Instale el altavoz.
Paso 3 – Conecte los cables de línea a los terminales positivo y negativo.
Paso 4 – Seleccione la potencia deseada mediante el selector situado en la parte posterior.
Paso 5 – Oriente el altavoz según conveniencias de la instalación.
CAL-3150VA Versión 1.0
15 W, 7'5 W, 3'75 W, 1'9 W y 8 Ω
7'5 W, 3'75 W, 1'9 W, 1 W y 8 Ω
667 Ω, 1k3 Ω, 2k6 Ω, 5k2 Ω y 8 Ω
200 (ancho) x 140 (alto) x 155 (fondo)
Poliestireno negro (RAL-9005)
Anclaje orientable metálico tipo U
Especial VA. Cumple con BS-5839, parte 8
Posición 70 V
1 7,5 W
2 3,75 W
3 1,9 W
4 1 W
8 Ω -
1/1
CAJA ACÚSTICA
ATENCIÓN:
La instalación debe ser realizada por personal técnico
cualificado.
Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
Asegurarse de que todos los altavoces tengan la
misma polaridad.
No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
No exponer el equipo a fuentes de calor, ni a la llama.
CAL-3150VA
3,5" + tweeter
15 W
88 dB
100 dB
85 ~ 25.000 Hz
-20ºC ~ +60ºC
200º / 130º
2'10 kg
Conmutador
100 V Impedancia
15 W 667 Ω
7,5 W 1,3 kΩ
3,75 W 2,6 kΩ
1,9 W 5,2 kΩ
- 8 Ω
CAL-3150VA
