Konig & Meyer Ring Lock 21467 Manual

21467 Boxenstativ
»Ring Lock«
- Tragkraft: 50 kg
- Mit patentiertem Spreizdorn für festen spielfreien Sitz der Lautsprecherbox
- Professionelle Qualität, robust, standfest und platzsparend zusammenlegbar
- gleichermaßen geeignet für: Heim-, Objekt-, öffentlicher Bereich
- Höhe: min. 1370 / max. 2160 mm, Fußkreis 1320 mm, Spreizdorn ø 35-36,5 mm, Gewicht: 4,6 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Last: 50 kg
- Vor und nach Benutzung Stativ auf Schäden überprüfen.
- Beschädigte Stative dürfen nicht weiter eingesetzt werden.
- Stativ darf nicht einseitig belastet werden.
- Der Untergrund muss tragfähig und eben sein.
- Entsprechender Einsatz von Personal erforderlich.
- (2 fachlich und körperlich geeignete Personen)
- Vor Installation prüfen, ob Stativ, Lautsprecher und
- Hilfsmittel (Leitern u.a.) funktionstüchtig sind.
- Auf geeignetes Lautsprechermaterial achten;
- d.h. die Flanschbuchse muss über richtige Größe und
- Güte verfügen.
- Unbefugte vom belasteten Stativ fernhalten:
- Schutz vor Stolperfallen, Kippgefahren
- Sicherheit der Installation überwachen:
- - feste Schraubverbindungen,
- - Die maximale Standfestigkeit erreicht das Stativ bei
- - waagerecht eingestellten Fußstreben
- - Niemals unkontrolliert Rastbolzen und Klemmschraube
- - des Auszugrohres lösen
- ACHTUNG: das Verschieben des belasteten Stativs kann
- zu Beschädigungen des Fußgestells führen
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen

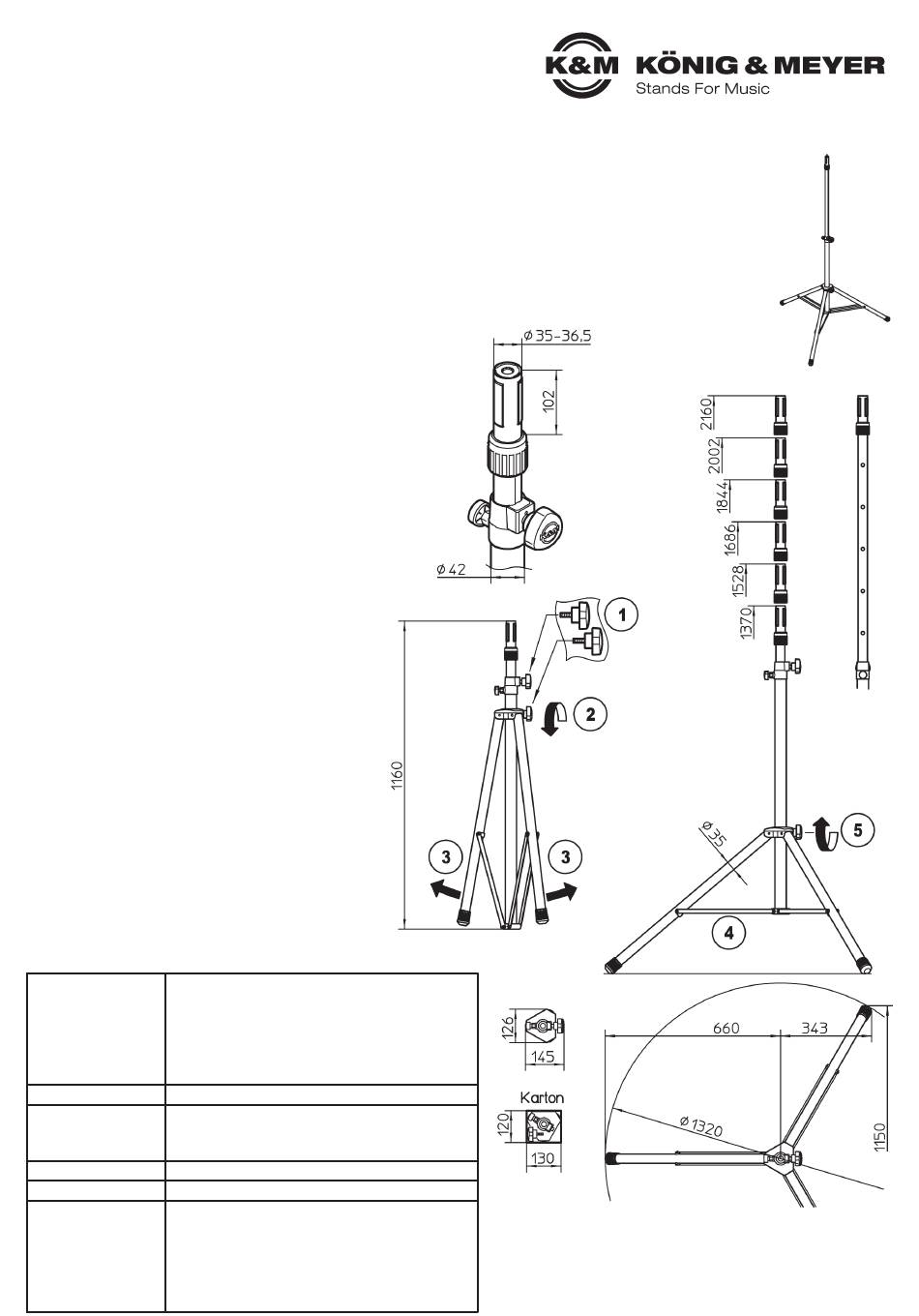

AUFBAUANLEITUNG
Der Aufbau des 21467 Boxenstativ ist einfach.
Bis auf die beiden Klemmschrauben 1 ist das
Stativ schon vormontiert. Es muß lediglich
noch in Position gebracht werden.
1 Beide Klemmschrauben eindrehen
2 Klemmschraube der Dreieckschelle etwas lösen.
3 Beine auseinanderziehen bis...
4 ...Verbindungsstreben waagerecht stehen.
5 Klemmschraube wieder fest anziehen.
5 BEACHTE:
5 Handkraft genügt; überfestes Anziehen
5 belastet die Bauteile und ist zu vermeiden
TECHNISCHE DATEN / SPEZIFIKATIONEN
Grund-, Fußrohre: Alu
Auszugrohr, Streben, Rastbolzen: Stahl
Schellen: Zink-Druckguß
Material
Parkettschoner, Stoßdämpfer: TPE
Sicherungsring: Alu
Spreizelemente: Polyamid (PA)
Traglast max. 50 kg zentrische Last
max. Fußkreis ø 1320 mm
Abmessungen Höhe: 1370 - 2160 mm (bei max.Fußkreis)
Spreizdorn: ø 35-36,5 mm - 102 mm hoch
Klappmaß, kg 1160 x 145 x 126 mm, 4,6 kg
Karton, kg 1185 x 130 x 120 mm, 5,3 kg
Tragetasche 21311 o. 21312 (für zwei 21467)
K&M-Flanschbuchsen (z.B. 19580, 19654,
19656 etc.)
Zubehör (optional)
Anschraubflansch (24281)
Adapterhülse 21326: ø 38 mm (=US-Variante)
Warnstreifen "CAUTION" 21402
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21467-000-55 Rev.06 03-80-241-00 5/15
