Summary of Contents for Numark MixTrack Pro FX
- Page 1 User Guide English ( 2 – 6 ) Guía del usuario Español ( 7 – 11 ) Guide d’utilisation Français ( 12 – 16 ) Guide per l’uso Italiano ( 17 – 21 ) Benutzerhandbuch Deutsch ( 22 – 26 ) Appendix English ( 27 )
-
Page 2: Box Contents
Connect MixTrack Pro FX’s outputs to power amplifiers, tape decks, and/or other audio sources. Plug all devices into AC power and connect MixTrack Pro FX’s USB port to a computer’s USB port using the included USB cable. When powering everything on, power on your devices in the following order: •... -

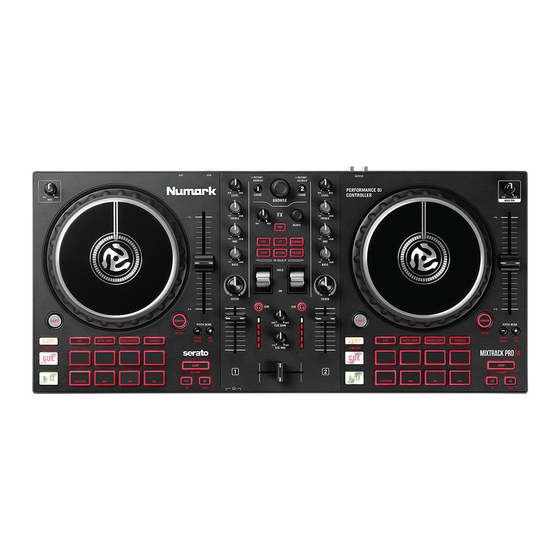

Page 3: Top Panel
Features Top Panel 36 37 36 37 Browse Knob: Rotate this knob to cycle through folders and tracks. Press the knob to cycle between the Crates and Library. Hold Shift and rotate the knob to quickly scroll through tracks and folders. Master Gain: Adjusts the master volume in the software. - Page 4 19. Beats Multiplier: Increases and decreases the rate of the effects to the beat. When using a time-based effect, this knob adjusts its time division. 20. FX Wet/Dry Knob: Turn this knob to adjust the wet/dry mix of the effects. 21.
-
Page 5: Front Panel
34. Performance Pads: The top row of pads is used to trigger loop points or samples depending on the Pad mode setting. See Operation > Performance Pad Modes for more information. The bottom row of pads is used to trigger Stutter, Previous Track, Search Backward, and Search Forward: •... -
Page 6: Operation
Operation Performance Pad Modes The upper row of pads has different functions depending on their mode: Cue, Auto Loop Mode, Fader Cuts, and Sample Mode. To select a mode, press one of the Pad mode buttons and press one of the upper pads to activate a specific function. Cue Mode: Press the pad marked Cue and press a lit pad from the upper 4 pads to return a track to the assigned Hot Cue Point. -
Page 7: Contenido De La Caja
"cero". Si utiliza un micrófono, conéctelo a la entrada para micrófono del MixTrack Pro FX. Conecte las salidas del MixTrack Pro FX a los amplificadores de potencia, bandejas de cinta magnética y/u otras fuentes de audio. -
Page 8: Panel Superior
Características Panel superior 36 37 36 37 Perilla de navegación: Gire la perilla para recorrer las carpetas y las pistas. Cuando seleccione una carpeta, pulse la perilla para entrar a la misma. Mantenga presionada la tecla Shift y gire la perilla para desplazarse rápidamente por las pistas y carpetas. - Page 9 16. Reducción del pitch: Mantenga pulsado este control para reducir momentáneamente la velocidad de la pista. Mantenga presionada la tecla Shift y este botón para ajustar el rango de tono. 17. Aumento del pitch: Mantenga pulsado este control para aumentar momentáneamente la velocidad de la pista.
-
Page 10: Panel Frontal
30. Cue: con este modo de almohadilla, cada almohadilla asigna un punto de hot cue o devuelve la pista a ese punto de hot cue. Cuando un pad está apagado, puede asignar un punto de hot cue presionándolo en el punto deseado de su pista. 31. - Page 11 Funcionamiento Modos de pads para actuación en vivo Los pads de la fila superior tienen funciones diferentes que dependen del modo en que se encuentran: Cue, modo de loop automático, Cortes de fader, y modo de muestras. Para seleccionar un modo, presione uno de los botones del modo Pad y presione uno de los botones superiores para activar una función específica.
-
Page 12: Contenu De La Boîte
à « zéro ». Si vous désirez utiliser un microphone, branchez-le sur l’entrée microphone du MixTrack Pro Branchez toutes les sorties du MixTrack Pro FX aux amplificateurs de puissance, aux lecteurs de cassettes et/ou aux autres sources audio. -
Page 13: Caractéristiques
Caractéristiques Panneau supérieur 36 37 36 37 Browse : Ce bouton permet de parcourir les dossiers et les pistes. Lorsqu’un dossier est sélectionné, vous n’avez qu’à appuyer sur le bouton pour y accéder. Maintenez Shift et tournez le bouton pour faire défiler rapidement les pistes et les dossiers. Master gain : Ce bouton permet d’ajuster le niveau du volume général du logiciel. - Page 14 17. Pitch bend up : Maintenez ces touches enfoncées afin d’augmenter momentanément la vitesse de la piste. Maintenez Shift et ce bouton pour activer Keylock. 18. Curseur de hauteur tonale : Ce potentiomètre permet de modifier la vitesse de la musique. Le déplacer vers «...
-
Page 15: Panneau Avant
32. Fader Cuts : Lorsque ce mode est utilisé, les 4 pads supérieurs permettent d’effectuer des effets de transformation pour les coupures lors du scratch. Voir Fonctionnement > Modes de fonctionnement des pads pour plus d'informations. 33. Sampler: Avec ce mode Pad, chaque pad déclenche un échantillon dans le logiciel. Voir Fonctionnement >... -
Page 16: Modes De Fonctionnement Des Pads
Fonctionnement Modes de fonctionnement des pads La rangée supérieure de pads dispose de fonctions différentes selon leur mode : Cue, mode de bouclage automatique (Auto Loop), Coupes de faders, et mode d’échantillonnage (Sample). Pour sélectionner un mode, appuyez sur l'un des boutons du mode Pad, puis sur l'un des pads supérieurs pour activer une fonction spécifique. -
Page 17: Guida Per L'uso (Italiano)
Collegare le uscite del MixTrack Pro FX ad amplificatori, mangianastri e/o altre sorgenti audio. Collegare tutti i dispositivi alla corrente CA e collegare la porta USB del MixTrack Pro FX a una porta USB del computer servendosi del cavo USB in dotazione. -
Page 18: Pannello Superiore
Caratteristiche Pannello superiore 36 37 36 37 Manopola browse: Girare questa manopola per scorrere tra una cartella e l'altra e tra una traccia e l'altra. Quando viene selezionata una cartella, premere la manopola per entrarvi. Tieni premuto Shift e ruota la manopola per scorrere rapidamente tracce e cartelle. Master gain: regola il volume master nel software. - Page 19 18. Fader del pitch: regola la velocità della musica. Uno spostamento verso il “+” accelera la musica, uno spostamento verso il “-“ la rallenta. 19. Moltiplicatore dei beat: Aumenta e diminuisce la frequenza degli effetti al beat. Quando si utilizza un effetto basato sul tempo, questa manopola ne regola la divisione temporale. 20.
-
Page 20: Pannello Anteriore
24. Pad prestazioni: La fila superiore di pad serve ad attivare punti loop o campioni, a seconda dell'impostazione della modalità Pad. Per maggiori informazioni, si veda Funzionamento > Modalità dei Pad Performance Le file inferiori di pad sono utilizzate per attivare Stutter, Previous Track, Search Backward e Search Forward: •... -
Page 21: Funzionamento
Funzionamento Modalità dei pad performance La riga superiore dei pad ha funzioni diverse a seconda della rispettiva modalità: Cue, auto loop (loop automatico), Fader Cut, e sample (campione). Per selezionare una modalità, premere uno dei pulsanti della modalità Pad e premere uno dei pad superiori per attivare una funzione specifica. Modalità... - Page 22 Wenn Sie ein Mikrofon verwenden, verbinden Sie es mit dem Mikrofoneingang des MixTrack Pro FX. Verbinden Sie die Ausgänge des MixTrack Pro FX mit Verstärkern, Kassettendecks und/oder anderen Audio-Quellen. Schließen Sie alle Geräte an das Stromnetz an und verbinden Sie den USB-Anschluss des MixTrack Pro FX mit dem USB-Anschluss eines Computers über das mitgelieferte USB-Kabel.
- Page 23 Funktionen Oberseite 36 37 36 37 Browse-Regler: Drehen Sie den Regler, um durch Ordner und Tracks zu suchen. Wenn ein Verzeichnis ausgewählt ist, können Sie den Regler drücken, um es zu öffnen. Halten Sie die Shift gedrückt und drehen Sie den Knopf, um schnell durch Titel und Ordner zu scrollen.
- Page 24 17. Pitch Bend Aufwärts: Halten Sie diese Taste gedrückt, um die Geschwindigkeit des Tracks vorübergehend zu erhöhen. Halten Sie die Shift und diese Taste gedrückt, um die Tastensperre zu aktivieren. 18. Pitch-Fader: Steuert die Geschwindigkeit der Musik. Mit "+" wird das Tempo der Musik erhöht, mit "–"...
- Page 25 32. Fader Cuts: In diesem Pad-Modus werden die 4 oberen Performance-Pads verwendet, um Transformationseffekte für Scratching-Cuts auszuführen. Weitere Informationen finden Sie unter Betrieb > Performance Pad-Modi. 33. Sampler: In diesem Pad-Modus löst jedes Pad ein Sample in der Software aus. Weitere Informationen finden Sie unter Betrieb >...
-
Page 26: Betrieb
Betrieb Performance Pad-Modi Die obere Pad-Reihe hat unterschiedliche Funktionen je nach Modus: Cue, Auto Loop-Modus, Fader Cut, und Sample-Modus. Um einen Modus auszuwählen, drücken Sie eine der Pad-Modustasten und eines der oberen Pads, um eine bestimmte Funktion zu aktivieren. Cue-Modus: Drücken Sie das mit Cue gekennzeichnete Pad und ein leuchtendes Pad der oberen 4 Pads, um einen Track zum zugewiesenen Hot Cue-Punkt zurückzukehren. -
Page 27: Technical Specifications
Specifications are subject to change without notice. Trademarks & Licenses Numark is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries. All other product or company names are trademarks or registered trademarks of their respective owners. - Page 28 Manual Version 1.1...
