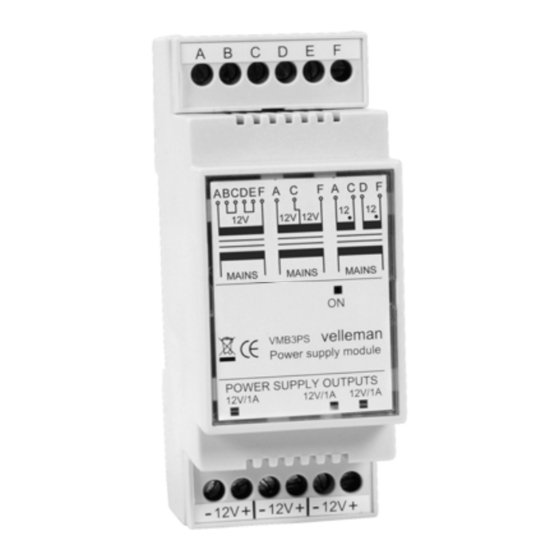

Power supply module
VMB3PS
three 12VDC/1A outputs for powering VELBUS modules.
short-circuit safe
LED indicators for input voltage and the 3 output voltages.
connectable to transformer with 1 x 12V or 2 x 12V secondary
voltages.
required input tension: 12VAC/3A
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Velleman VMB3PS
Summary of Contents for Velleman VMB3PS

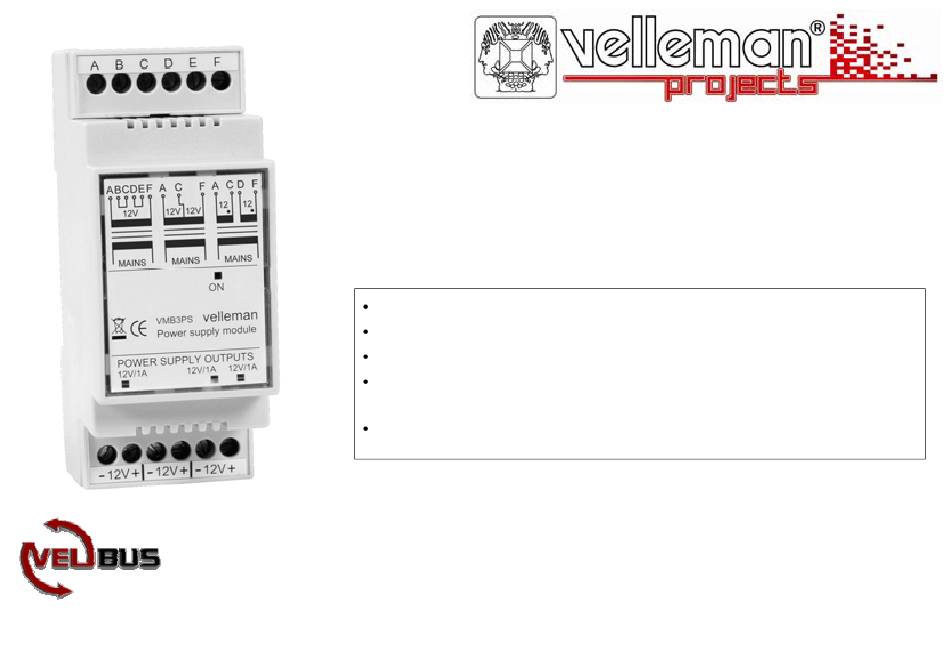

- Page 1 Power supply module VMB3PS three 12VDC/1A outputs for powering VELBUS modules. short-circuit safe LED indicators for input voltage and the 3 output voltages. connectable to transformer with 1 x 12V or 2 x 12V secondary voltages. required input tension: 12VAC/3A...
- Page 2 Note that the total consumption of the connected modules on one DC output may not exceed 1A. velleman VMB3PS Make sure to use an appropriate wire gauge (1mm² or more) with very long connections. Power supply module Connect a 12V transformer delivering min. 3A to the power module input. Refer to one...
- Page 3 NEDERLANDS FRANCAIS ingangspanning entrée de puissance uitgangspanning 1 sortie de tension 1 uitgangspanning 2 sortie de tension 2 uitgangspanning 3 sortie de tension 3 ingangspanningsindicatie-LED voyant LED pour la tension d’entrée uitgangspanning 1 indicatie-LED voyant LED pour la tension de sortie 1 uitgangspanning 2 indicatie-LED voyant LED pour la tension de sortie 2 uitgangspanning 3 indicatie-LED...
- Page 4 DEUTCH ESPAÑOL Stromeinspeisung entrada de potencia Spannungsausgang 1 salida de tensión 1 Spannungsausgang 2 salida de tensión 2 Spannungsausgang 3 salida de tensión 3 LED-Anzeige für Eingangsspannung indicador LED para la tensión de entrada LED-Anzeige für Ausgangsspannung 1 indicador LED para la tensión de salida 1 LED-Anzeige für Ausgangsspannung 2 indicador LED para la tensión de salida 2 LED-Anzeige für Ausgangsspannung 3...
- Page 5 Transformer with 1 x 12V secondary voltage - Transformator met 1 x 12V secundaire spanning - Transformateur avec 1 tension secondaire de 12V - Transformator mit 1 x 12V sekundärer Spannung - Transformador con 1 tensión secundaria de 12V To power loads Circuit breaker 12V Sec. VMB3PS VMB... Prim. 1A max. 12V/1A max.
- Page 6 Transformer with 2 x 12V secondary voltage - Transformator met 2 x 12V secundaire spanningen -Transformateur avec 2 tensions secondaires de 12V - Transformator mit 2 x 12V sekundären Spannungen - Transformador con 2 tensiones secundarias de 12V To power loads Circuit breaker 12V Sec. 12V Sec. VMB3PS VMB... Prim. 1A max. 12V/1A max. AC Power...
- Page 7 - Transformateur avec 2 tensions secondaires de 12V et à point milieu - Transformator mit 2 x 12V sekundären Spannungen und Mittelabgriff - Transformador con 2 tensiones secundarias de 12V y punto medio To power loads Circuit breaker 12V Sec. 12V Sec. VMB3PS VMB... Prim. 1A max. 12V/1A max. AC Power...
- Page 8 Gebruik van een gemeenschappelijke transformator met 2 x 12V secundaire spanningen op C D E verschillende voedingsmodulen. 12V Sec. 12V Sec. Circuit breaker VMB3PS VMB... Utilisation d’un transformateur commun avec 2 tensions secondaires de 12Vsur différents modules Prim. d’alimentation. - + - 1A max.
- Page 9 C D E met 2 x 12V secundaire spanningen en midden- Circuit breaker 12V Sec. 12V Sec. aftakking op verschillende voedingsmodules VMB3PS VMB... Utilisation d’un transformateur commun à point Prim. milieu avec 2 tensions secondaires de 12Vsur différents modules d’alimentation 1A max.
- Page 10 Remark: Do not connect a transformer with 1 x 12V secondary voltage to more than one power module! When using a common trans- former, make sure it can deliver the total current! Connect the negative output of each power module to one another when using several power modules.
- Page 11 To power loads C D E Circuit breaker 12V Sec. 12V Sec. VMB3PS VMB... Prim. - + - 1A max. 12V/1A max. AC Power 12V/1A max. To power loads 12V Sec. 12V Sec. Circuit breaker VMB3PS VMB... Prim. - + - 1A max.
- Page 12 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com www.velbus.be Modifications and typographical errors reserved - © Velleman Components nv. HVMB3PS - 2006 - ED1 (rev.1.0) 5 4 1 0 3 2 9 3 4 7 2 9 1...
