- Page 1 www.imeitaly.com ISTRUMENTI MISURE ELETTRICHE SpA Via Travaglia 7 20094 CORSICO (MI) Tel. 02 44 878.1 Fax 02 45 03 448 +39 02 45 86 76 63 info@imeitaly.com...
- Page 2 Conto D4-Pd Indice Schemi d’inserzione pag. 3 Istruzioni per l’installazione pag. 3 Conteggio energia Descrizione Frontale pag. 4 Quantificano Programmazione pag. 4 i consumi energetici Parametri Programmabili 1 CodE pag. 5 Comunicazione 2 tiME pag. 5 Comunicano le misure 3 Comunicazione RS485 pag.
-
Page 3: Istruzioni Per L'installazione

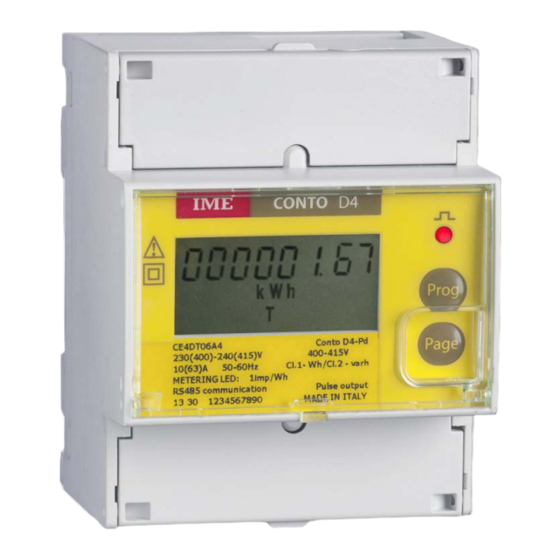

Conto D4-Pd Istruzioni per l’installazione Schemi d’inserzione Lo strumento può essere utilizzato per inserzione su 3 linee monofasi, L’installazione di questo apparecchio deve essere effettuata con neutro comune, rispettare scrupolosamente nei cablaggi lo schema esclusivamente da personale qualificato. di inserzione. Verificare che i dati di targa dell’apparecchio (tensione di La configurazione dell’ingresso, deve essere completata con la program-... - Page 4 Conto D4-Pd Descrizione Frontale Targa dati Riporta i dati tecnici caratteristici del contatore CE4DT36A4 Conto D4-Pd 230(400)V 10(63)A 50-60Hz Cl.1-Wh/Cl.2-varh LED metrologico Metering LED: 1imp / Wh RS485 communication Display Tastiera 15 38 3507200002 MADE IN ITALY Targa dati Codice prodotto Modello Tensione di ingresso Display...
- Page 5 Conto D4-Pd Parametri programmabili 3 Comunicazione RS485 (per i modelli che la prevedono) Addr Numero indirizzo 1 CodE Valori selezionabili: 1...255 Password accesso Tenere premuto i 2 tasti contemporaneamente fino a visualizzare la pagina: sposta il cursore Page aumenta/diminuisce il valore impostato Prog conferma Page + Prog...
- Page 6 Conto D4-Pd 4 Contaore Parametri Azzerabili th1 th2 th3 Soglia potenza per avvio conteggio In fase di visualizzazione è possibile, agendo sulla tastiera, azzerare alcuni parametri. 3 programmazioni indipendenti per ogni singolo contatore Valori selezionabili: 0,4...50%Pn Valore max. Potenza Attiva media Pn = Potenza attiva nominale (riferita a 230V x10A = 2300W) Contaore...
- Page 7 Conto D4-Pd Visualizzazione Energia Attiva Energia Reattiva Valore Max. Potenza Attiva Media Potenza Attiva Media Contaore (ore, minuti funzionamento) Menu Tensione - Corrente - Potenze Tenere premuto il tasto qualche Tenere premuto il tasto qualche secondo Contatore 1-2-3 Attendere 2 secondi secondo per il Reset per il Reset (solo se programmato) 06/16 10783362 WEB I cod.CE4DT36...
- Page 8 Conto D4-Pd Visualizzazione Corrente Tensione di fase Potenza Attiva Potenza Reattiva Fattore di potenza a = IND r = CAP Frequenza 06/2016 10783362 WEB I cod.CE4DT36...
-
Page 9: Impostazioni Di Fabbrica
Conto D4-Pd Impostazioni di fabbrica Collegamento in rete Code: 1000 tIME: 15min. Ultimo Conto D4-Pt in rete bAUd: 9600 Addr: PAr: nonE th1 th2 th3: 0,4% rESt: RS 485 RS 485 RS 485 Rx / Tx GND Rx / Tx GND Rx / Tx GND 33 34 35 33 34 35... - Page 10 www.imeitaly.com ISTRUMENTI MISURE ELETTRICHE SpA Via Travaglia 7 20094 CORSICO (MI) Tel. 02 44 878.1 Fax 02 45 03 448 +39 02 45 86 76 63 info@imeitaly.com...
- Page 11 Conto D4-Pd Index Wiring Diagrams page 3 Mounting Instructions page 3 Energy counting Front Frame Description page 4 They quantify the energy consumption Programming page 4 Programmable Parameters 1 CodE page 5 Communication 2 tiME page 5 3 RS485 Communication page 5 They communicate the measurements carried...
-
Page 12: Wiring Diagrams
Conto D4-Pd Mounting Instructions Wiring Diagrams Mounting of this equipment must be carried out just by skil The meter can be used with single-phase or 3-phase line with common ground; please scrupulously respect the wiring diagram. The input led personnel. configuration must be completed with the keyboard programming of the Please make sure that the data on the label (measuring voltage,... - Page 13 Conto D4-Pd Front Frame Description Data label It shows the KWH meter specifications. CE4DT36A4 Conto D4-Pd 230(400)V 10(63)A 50-60Hz Cl.1-Wh/Cl.2-varh Metrological LED Metering LED: 1imp / Wh RS485 communication Display Keyboard 15 38 3507200002 MADE IN ITALY Data label Product code Model Input voltage Display...
-
Page 14: Programmable Parameters
Conto D4-Pd Programmable Parameters 3 RS485 Communication (where provided) Addr Address number 1 CodE Selectable values: 1...255 Access password Keep simultaneously pressed the 2 keys until you display page moves the cursor Page increases/decreases the loaded value Prog confirms Page + Prog Load Password 1000 and confirm... - Page 15 Conto D4-Pd 4 Run hour meter Resettable Parameters th1 th2 th3 3-phase active power threshold, to start count Acting on the keyboard, it is possible to reset some parameters during the display 3 independent programming for each single energy meter Selectable values: 0,4...50%Pn Active Power Max.
- Page 16 Conto D4-Pd Display Active Energy Reactive Energy Active Power Max. Demand Active Power Demand Hour Meter (working hours and minutes) Voltages - Currents - Powers Menu For the Reset keep pressed For the Reset keep pressed the key for Energy meter 1-2-3 Keep pressed the key for 2 the key for a few seconds a few seconds (just if programmed)
- Page 17 Conto D4-Pd Display Current Phase Voltage Active Power Reactive Power Power Factor a = IND r = CAP Frequency 03/16 10783362 WEB E cod.CE4DT36...
-
Page 18: Factory Settings
Conto D4-Pd Factory settings Network Connection Code: 1000 tIME: 15min. Last network Conto D4-Pt bAUd: 9600 Addr: PAr: nonE Potenza Attiva Media th1 th2 th3: 0,4% rESt: RS 485 RS 485 RS 485 Rx / Tx GND Rx / Tx GND Rx / Tx GND 33 34 35 33 34 35... - Page 19 www.imeitaly.com ISTRUMENTI MISURE ELETTRICHE SpA Via Travaglia 7 20094 CORSICO (MI) Tel. 02 44 878.1 Fax 02 45 03 448 +39 02 45 86 76 63 info@imeitaly.com...
- Page 20 Conto D4-Pd Index Schémas de raccordement page 3 Instructions pour le montage page 3 Comptage énergie Description de la face avant page 4 Quantifient les Programmation page 4 consommations d'énergie Paramètres programmables 1 CodE page 5 Communication 2 tiME page 5 Communiquent les 3 Communication RS485 page 5...
-
Page 21: Schémas De Raccordement
Conto D4-Pd Schémas de raccordement Instructions pour le montage L’installation de ce dispositif ne doit être fait que par L’appareil peut être utilisé pour branchement sur 3 lignes monophasées avec neutre en commun, en respectant scrupuleusement le schéma de bran- personnel qualifié. -
Page 22: Description De La Face Avant
Conto D4-Pd Description de la Face Avant Plaque Indique les données techniques caractéristiques du compteur. CE4DT36A4 Conto D4-Pd 230(400)V 10(63)A 50-60Hz Cl.1-Wh/Cl.2-varh LED métrologique Metering LED: 1imp / Wh RS485 communication Afficheur Clavier 15 38 3507200002 MADE IN ITALY Plaque Code du produit Modèle Tension d’entrée... - Page 23 Conto D4-Pd Paramètres programmables 3 Communication RS485 (pour les modèles qui la prévoient) Addr Numèro adresse 1 CodE Valeurs sélectionnables: 1...255 Mot de passe acces Tenir appuyé sur les 2 touches jusqu'à la suivante page est affichée: déplace le curseur Page augmente/réduit la valeur chargée Prog...
- Page 24 Conto D4-Pd 4 Compteur Horaire Paramètres Remettables à zéro th1 th2 th3 Seuil puissance active triphasée, pour début comptage Pendant la phase d’affichage est possible, en agissant sur le clavier, remettre à zéro 3 programmations indépendantes pour chaque compteur quelques paramètres Valeurs sélectionnables: 0,4...50%Pn Pn = Puissance active triphasée (référée à...
- Page 25 Conto D4-Pd Affichage Energie Active Energie Réactive Puissance Moyenne Maximale Active Puissance Moyenne Active Compteur horaire (heures et minutes fonctionnement) Menu Tensions - Courants - Puissances Pour la remise à zéro tenir appuyé Pour la remise à zéro tenir appuyé la Compteur 1-2-3 Attendre 2 secondes la touche pour quelques secondes...
- Page 26 Conto D4-Pd Affichage Courant Tension Simple Puissance Active Puissance Réactive Facteur de puissance a = IND r = CAP Fréquence 06/16 10783362 WEB F cod.CE4DT36...
-
Page 27: Configuration D'usine
Conto D4-Pd Configuration d’usine Branchement en reséau Code: 1000 tIME: 15min. Dernier Conto D4-Pt sur le reséau bAUd: 9600 Addr: PAr: nonE th1 th2 th3: 0,4% rESt: RS 485 RS 485 RS 485 Rx / Tx GND Rx / Tx GND Rx / Tx GND 33 34 35 33 34 35... - Page 28 www.imeitaly.com ISTRUMENTI MISURE ELETTRICHE SpA Via Travaglia 7 20094 CORSICO (MI) Tel. 02 44 878.1 Fax 02 45 03 448 +39 02 45 86 76 63 info@imeitaly.com...
- Page 29 Conto D4-Pd Index Anschlußbild Seite 3 Installationsanweisungen Seite 3 Energiezählen Frontteilbeschreibung Seite 4 Sie quantifizieren den Energieverbrauch Programmierung Seite 4 Programmierbare Parameter 1 CodE Seite 5 Kommunikation 2 tiME Seite 5 Sie teilen die 3 RS485 Kommunikation Seite 5 Fernmessungen mit 4 Betriebsstundenzähler Seite 6 Sie verbinden über...
- Page 30 Conto D4-Pd Installationsanweisungen Anschlußbild Das Gerät kann für 3 Einphasenleitungen mit gemeinsamen Erdung Der Einbau dieses Gerätes muss nur von Fachkräften benutzt werden. ausgeführt. Der Anschluss erfolgt gem. Anschlussbilder. Die Eingangskonfiguration muss mit den Tastaturprogrammierung der ausgewählten Anschlusstyp Bevor das Gerät eingebaut wird, muss das Typenschild und der eventuellen externe Strom- und Spannungswandlerverhältnisse mit den tatsächlichen (Mess-Spannung, Mess-Strom, Frequenz)
- Page 31 Conto D4-Pd Frontteilbeschreibung Typenschild Es zeigt die technische Kenndaten des Zählers CE4DT36A4 CE4DT36A4 Conto D4-Pd Conto D4-Pd 230(400) 230(400)V V 10(63)A 10(63)A 50-60Hz 50-60Hz Cl.1-Wh/Cl.2-varh Cl.1-Wh/Cl.2-varh Metrologische LED Metering LED: 1imp Metering LED: 1imp / Wh / Wh RS485 communication RS485 communication Anzeige Tastatur...
- Page 32 Conto D4-Pd Programmierbare Parameter 3 RS485-Kommunikation (wo vorgesehen) Addr Adresseanzahl 1 CodE Auswählbare Werte: 1...255 Zugriffkennwort Halten gleichzeitig die 2 Tasten gedrückt, bis die folgende Seite: rückt den Cursor Page erhöht/ sinkt den eingestellten Wert Prog bestätigt Page + Prog Laden Kennwort 1000 und bestätigen...
- Page 33 Conto D4-Pd 4 Betribsstundenzähler Rückstellbare Parameter th1 th2 th3 Dreiphasige Werkleistungschwelle, für Zählungsstart Während der Anzeige ist es möglich, durch die Tastatur, einige Parameter rückstellen. 3 unabhängige Programmierungen f r jeden einzelnen Zähler ü Programmierbarer Werte: 0,4...50%Pn Wirkleistungsmittelwert Max. Pn = dreiphasige Wirkleistung (auf 230V x 10A =2300W bezogen) Betribsstundenzähler rückt den Cursor...
- Page 34 Conto D4-Pd Anzeige Wirkenergie Blindenergie Wirkleistungsmittelwert Max. Wirkleistungsmittelwert Betribsstundenzähler (Stunden, Minuten Betrieb) Spannung - Strom- und Leistungmenü Für die Reset, halten Sie die Taste Für die Reset, halten Sie die Taste Zähler 1-2-3 Warten Sie auf 2 Sekunden für einige Sekunden gedrückt für einige Sekunden gedrückt (nur wenn programmiert) 06/16 10783362 WEB D cod.CE4DT36...
- Page 35 Conto D4-Pd Anzeige Anzeige Strom Spannung Wirkleistung Blindleistung Leistungsfaktor a = IND r = CAP Frequenz 06/16 10783362 WEB D cod.CE4DT36...
- Page 36 Conto D4-Pd Werkeinstellung Vernetzung Code: 1000 tIME: 15min. Letzter vernetzter Conto D4-Pt bAUd: 9600 Addr: PAr: nonE th1 th2 th3: 0,4% rESt: RS 485 RS 485 RS 485 Rx / Tx GND Rx / Tx GND Rx / Tx GND 33 34 35 33 34 35 33 34 35...
