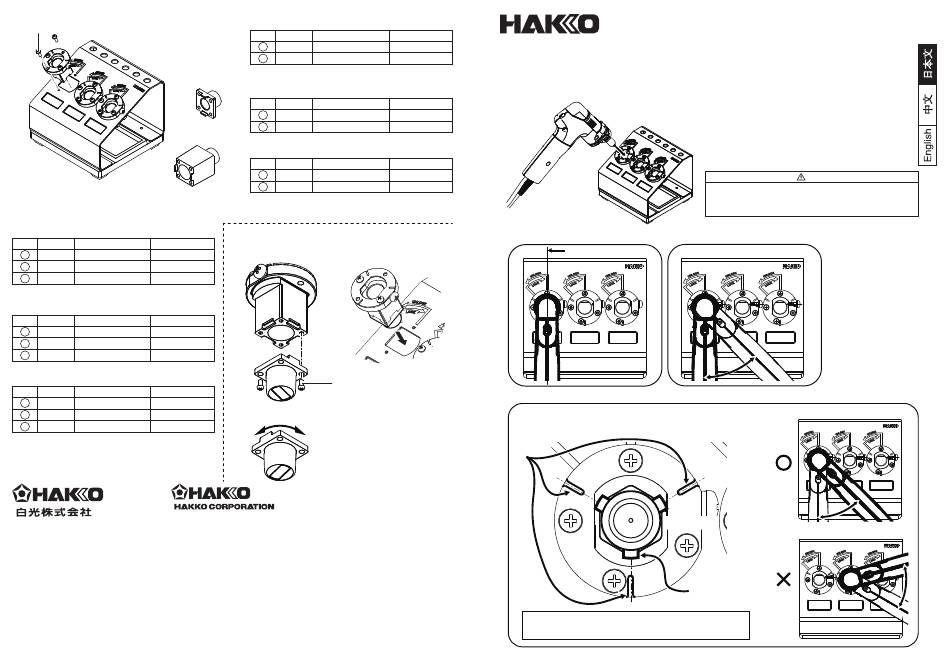

Hakko Electronics C5045 Quick Start Manual

セムスねじ/墊圈螺釘/
SEMS screw M3 × 12 (2)
①
②
③
C5046 (FR-410/FR-301)
図番 品番 部品名 仕様
1
B5228 レセプタクル ねじ付き
2
B5230 ※2 長円型ノズルポジショニングジグ N61-15, 16用 (FR−410)
3
B5231 ※2 長円型ノズルポジショニングジグ N61-15, 16用 (FR−301)
※2 N61-15、 16 の長円型ノズルを使用する場合はレセプタクル
に長円型ノズルポジショニングジグを取り付けてください。
圖號 部件編號 部件名稱 規格
1
B5228 插座 配螺釘
2
B5230 *2 扁形吸嘴定位件 N61-15, 16用（FR-410）
3
B5231 *2 扁形吸嘴定位件 N61-15, 16用（FR-301）
*2 使用N61-15, 16扁形吸嘴時，請在插座上安裝扁形吸嘴定位件。
Item No. Part No. Part Name Specifications
1 B5228 Receptacle with screw
2
B5230 *2 Oval nozzle positioning jig for N61-15, 16 (FR-410)
for N61-15, 16 (FR-301)
3
B5231 *2 Oval nozzle positioning jig
oval
*2 If using N61-15, 16 nozzles,
attach a oval nozzle positioning jig to the receptacle.
HEAD OFFICE
http://www.hakko.com
4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN
TEL:+81-6-6561-3225 FAX:+81-6-6561-8466
〒556-0024 大阪市浪速区塩草2丁目4番5号
http://www.hakko.com E-mail:sales@hakko.com
Ｔ Ｅ Ｌ ： （06） 6561-1574 （代） Ｆ ＡＸ ： （06） 6568-0821
OVERSEAS AFFILIATES
U.S.A.: AMERICAN HAKKO PRODUCTS, INC.
TEL: (661) 294-0090 FAX: (661) 294-0096
Toll Free (800)88-HAKKO
http://www.hakkousa.com
HONG KONG: HAKKO DEVELOPMENT CO., LTD.
TEL: 2811-5588 FAX: 2590-0217
http://www.hakko.com.hk
E-mail:info@hakko.com.hk
SINGAPORE: HAKKO PRODUCTS PTE., LTD.
TEL: 6748-2277 FAX: 6744-0033
http://www.hakko.com.sg
E-mail:sales@hakko.com.sg
Please access to the following address for the other Sales affiliates.
http://www.hakko.com
© 2018-2019 HAKKO Corporation. All Rights Reserved.
C5045 (FR-400)
図番 品番 部品名
1
B5227 レセプタクル
2
B5229 ※1 長円型ノズルポジショニングジグ
※1 N60-08, 09 の平型ノズルを使用する場合はレセプタクルに
平型ノズルポジショニングを取り付けてください。
圖號 部件編號 部件名稱
1
B5227 插座
2
*1
B5229 扁形噴嘴定位件
*1 使用N60-08, 09扁形噴嘴時，請在插座上安裝扁形噴嘴定位件。
Item No. Part No. Part Name
1 B5227 Receptacle
2
B5229 *1 Oval nozzle positioning jig / FR-400
oval
*1 If using N60-08, 09 nozzles,
attach a oval nozzle positioning jig to the receptacle.
B5229/B5230/B5231 取付け方法 /
安裝方法 /Assembly
セムスねじ/墊圈螺釘/
SEMS screw M2.6 × 8 (2)
*3 B5231 セムスねじ/ 墊圈螺釘 /
SEMS screw M2.6 × 30 (2)
長円型ノズルポジショニングは長円型
ノズルの使用したい角度に合わせて取り
付けることができます。
扁形吸嘴定位件 , 和著扁形吸嘴的
使用角度的裝設可能。
Oval nozzle positioning jig can be
mounted according to the angle of use
of oval nozzle.
4 2 5 5 6
仕様
ねじ付き
NOZZLE QUICK CHANGER
N60-08, 09用
規格
配螺釘
N60-08, 09用
Specifications
with screw
for N60-08, 09
・ 取外し方法
垂直に差し込みます
*3
・ 取付け方法
交換用の保護パイプ組品を置く時の注意点
クイックチェンジャーのガイドと保護パイプ組品の凸部が同じ方向に
なるように保護パイプ組品を置いてください。
ガイド
保護パイプ組品の凸部の向きが違う場合、 こて部を取り付ける角度が変わります。
正しい方向で保護パイプ組品を置いてください。
2019.1
MA02962XZ190117
C5045/C5046
ノズルクイックチェンジャーはこて台ではありません。
こて部の電源が入ったまま長時間置いておくと台座部分は
高温になり、やけどの危険があります。
長時間使用しない時は必ずこて台にこて部を置いてください。
方向が正しい時
保護パイプ組品
方向が違う時
凸部
ー注記ー
注意
