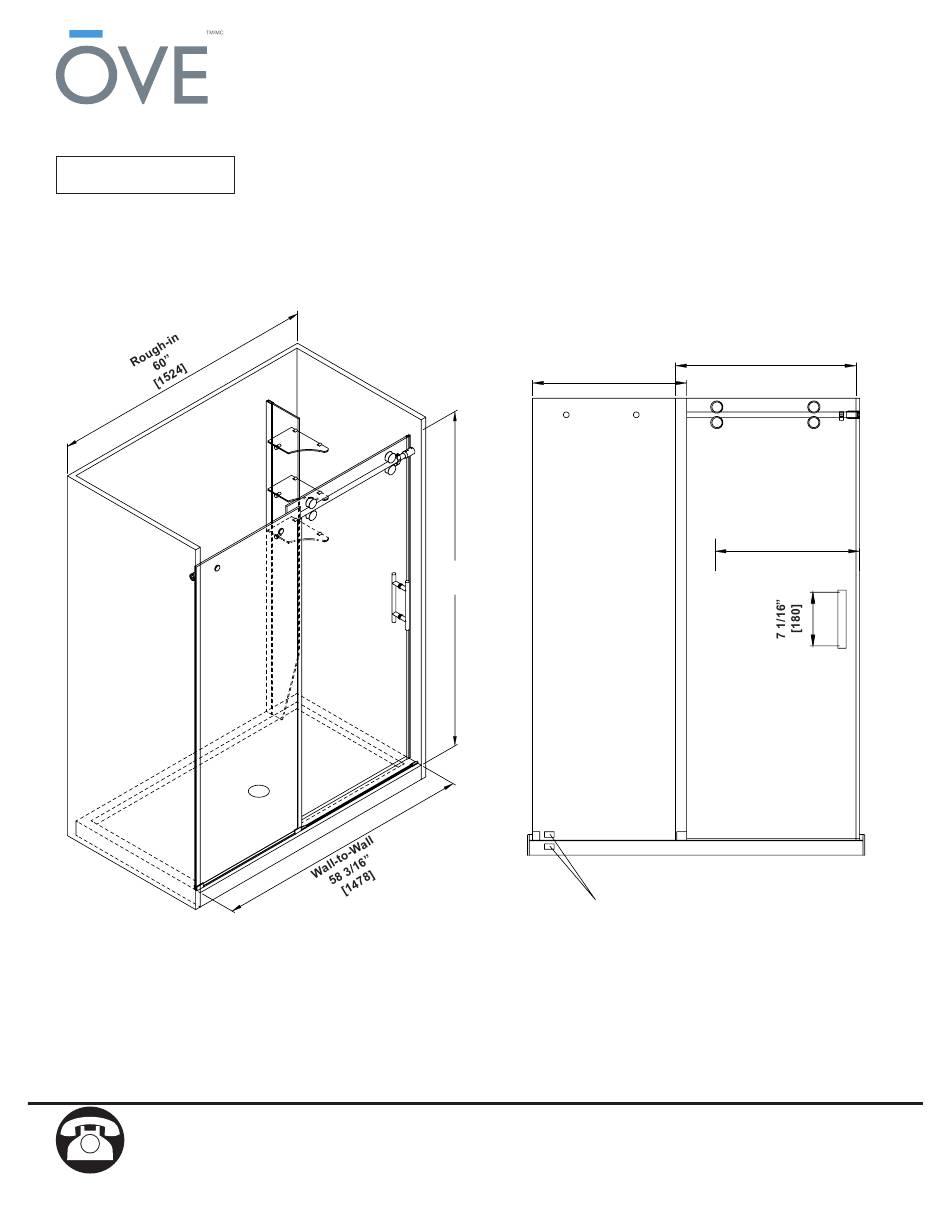

MADISON 60
Measures: inch [millimeter]
32 5/8"
[829]
27 1/2"
[699]
Opening
24 13/16"
[630]
78 3/4"
[2000]
CSA Markings
Purchase date: _________________________
Product Tracking Reference: ________________________
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
2800 Etienne Lenoir, Laval
2015-09-23
1
Québec H7R 0A3 Canada

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MADISON 60 and is the answer not in the manual?

Questions and answers

Related Manuals for OVE MADISON 60

Summary of Contents for OVE MADISON 60

  • Page 1 MADISON 60 Measures: inch [millimeter] 32 5/8” [829] 27 1/2” [699] Opening 24 13/16” [630] 78 3/4” [2000] CSA Markings Purchase date: _________________________ Product Tracking Reference: ________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-839-2888, 9 a.m.

  • Page 2: Table Of Contents

    TABLE OF CONTENT PACKAGE CONTENT............................4 HARDWARE CONTENT............................5 TOOLS REQUIRED..............................5 SAFETY INFORMATION............................6 PREPARATION..............................6 SHOWER REVERSIBILITY..........................7 WALL TO WALL MEASURES..........................7 BASE INSTALLATION GUIDELINES (OPTIONAL)....................8 FIXED PANEL INSTALLATION..........................9 SUPPORT BAR INSTALLATION........................10 DOOR PANEL INSTALLATION..........................12 CABINET INSTALLATION..........................14 HANDLE INSTALLATION & SEALING......................17 CARE AND MAINTENANCE..........................18 LIMITED 5 YEARS WARRANTY........................18...
  • Page 3 PACKAGE CONTENT...

  • Page 4: Package Content

    PACKAGE CONTENT PART# DESCRIPTION CODE Wall track 99STR1018-WM Fixed panel 99SG20602-WM Support bar’s anchor 99SGC1007-WM Shower door stopper 99SDS0001-WM Support bar 99SGS1005-WM Fixed panel’s bracket 99SGC1008-WM Door roller 99SWE0003-WM Glass panel clamp 99SGC1010-WM Door panel 99SGD0602-WM Fixed panel’s bottom seal strip 99SRU0033 Glass panel’s vertical seal strip 99SRU0024...

  • Page 5: Hardware Content

    HARDWARE CONTENT Wall Anchor Wall Anchor Screw Screw Screw ø8x30mm ø6x30mm ST5x40mm ST5x25mm ST5x30mm Screw Screw ST4x30mm ST4x12mm Fitting TOOLS REQUIRED Drill with ceramic tile bits Pencil Screwdriver Level ø1/8” (3mm) & ø1/4” (6mm) & ø5/16” (8mm) Measuring Tape Silicone Rubber mallet Cutter Allen key...

  • Page 6: Safety Information

    SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. Handle the tempered glass with caution! Improperly handling the glass can cause it to break suddenly in small pieces (never in pointed fragments). Dot NOT put glass panels on hard surfaces, always work on clean and soft surface (e.g.

  • Page 7: Shower Reversibility

    SHOWER REVERSIBILITY • This instruction is drawn up for an opening from right to left (see illustration A). • For an installation from left to right (see illustration B), use the same instructions, but switch around the panels: mirror effect. Install the shower head on the door’s side! This will reduce the risk of leaking.

  • Page 8: Base Installation Guidelines (Optional)

    BASE INSTALLATION GUIDELINES (OPTIONAL) Studs Tile wall Shower Base Drywall Cement Silicone Floor Shower Base Wood shim Flange Stud Drywall Silicone...

  • Page 9: Fixed Panel Installation

    FIXED PANEL INSTALLATION 1-2. Insert the fixed panel’s bottom seal strip (K) at the base of the fixed panel (C). Cut the surplus part with a cutter to size, about 1 9/16” (40mm) from the panel’s edge. 3. Place the glass panel clamp (I) and the sliding door guide (Q) on the base. Mark the positions of holes of the glass panel clamp (I) and sliding door guide (Q).

  • Page 10: Support Bar Installation

    SUPPORT BAR INSTALLATION 1. Slide the 2 stoppers (E) and the 2 support bar’s anchors (D) onto the support bar (F). 2. Loosely mount the support bar (F) onto fixed panel (C) using the brackets (G) and level it. 3. Mark the outline of the 2 support bar’s anchors (D) on the wall. 4-5.
  • Page 11 SUPPORT BAR INSTALLATION 1-3. Drill a hole on the center marks with a ø5/16” (8mm) drill bit and insert the wall anchors (AA) using a rubber mallet. Fix the center fitting on the support bar’s anchor (D) using the screws (CC). 4.

  • Page 12: Door Panel Installation

    DOOR PANEL INSTALLATION 1. Install the 2 top door rollers (H) on the door panel (J). Adjust the level of the glass panel using the eccentric mechanism of the rollers. Use a ratchet to strongly tighten the blots. 2. Insert the door bottom seal strip (O) onto the door panel (J). 3-4.
  • Page 13 DOOR PANEL INSTALLATION 1-2. Install the 2 glass panel’s vertical seal strips (L).Cut the surplus part with a cutter. 3. Install the door’s vertical seal strip (N) on the closing end. 4. Using silicone, install the decorative track (S) in front of the door panel. Slide the decorative caps (R) onto the track.

  • Page 14: Cabinet Installation

    CABINET INSTALLATION 1. Level the track (B) and mark the track holes’ positions. 2. Remove the track and drill pilot holes in the marked locations with a ø5/16” (8mm) drill bit. 3. Insert the wall anchors (AA) using a rubber mallet until the wall anchors are flush with the wall. 4.
  • Page 15 CABINET INSTALLATION 1. Insert the cabinet fixed panel (T) into the wall track (B). 2-3. Drill the cabinet fixed panel (T) with ø1/8” (3mm) in 3 places. Secure the wall track (B) using screws (GG), fittings (II) and caps (HH). ø1/8”...
  • Page 16 CABINET INSTALLATION 1. Install the shelf supports (V) onto the cabinet fixed panel (T) 2. Place the shelf supports (V1) and the glass shelves (U) to the shelf supports (V). 3. Mark the outline of the shelf supports (V1) on the wall. 4.

  • Page 17: Handle Installation & Sealing

    HANDLE INSTALLATION & SEALING 1. Install the door handle (M) on both sides using Allen keys. 2. Ensure that the door closes tightly and opens smoothly, and that there is a tight connection between the side glass panels and the frame as well as the support bar. Apply a clear silicone water sealant around the outside perimeter of any fixed shower components (horizontally between bottom of fixed side glass panel and base, as well as vertically between the wall, glass frames, and any side glass panel).

  • Page 18: Care And Maintenance

    CARE AND MAINTENANCE For the daily maintenance, use a wet cloth and a soft liquid cleaner. Never use abrasive cleaners containing some acetone, chlorine or strong bleach, scrapers, metallic brushes, nor other objects or the products which can graze or tarnish surfaces. Use a ratchet to strongly tighten any bolts used to support the fixed glass panels or doors panel (support bolts can withstand up to 250 lbf*in of torque).
  • Page 19 MADISON 60 Mesures: pouces [millimètres] 32 5/8” [829] 27 1/2” [699] Ouverture 24 13/16” [630] 78 3/4” [2000] Marques CSA Date de l’achat: _______________________ Numéro de référence du produit: ______________________ Questions, problèmes ou pièces manquantes? Avant de retourner le produit à votre détaillant, contactez notre service à la clientèle au 1-866-839-2888, du lundi au vendredi de 9h00 à...
  • Page 20 TABLE DES MATIÈRES CONTENU DE L’EMBALLAGE ......................... 22 QUINCAILLERIE FOURNIE ..........................23 OUTILS REQUIS ............................... 23 INFORMATION SUR LA SÉCURITÉ ......................... 24 PRÉPARATION ..............................24 CETTE DOUCHE EST RÉVERSIBLE ....................... 25 MESURES MUR À MUR............................ 25 GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) ................. 26 INSTALLATION DU PANNEAU FIXE ........................
  • Page 21 CONTENU DE L’EMBALLAGE...

  • Page 22: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE DESCRIPTION CODE QUANTITÉ # DE PIÈCE Rail muraux 99STR1018-WM Panneau fixe 99SG20602-WM Ancrage pour barre de support 99SGC1007-WM Buttées pour roues 99SDS0001-WM Barre de support 99SGS1005-WM Raccord pour panneau fixe 99SGC1008-WM Roue de la porte 99SWE0003-WM Attache de soutien des panneau de verre 99SGC1010-WM Panneau de la porte 99SGD0602-WM...

  • Page 23: Quincaillerie Fournie

    QUINCAILLERIE FOURNIE Ancrage mural Ancrage mural ø8x30mm ø6x30mm ST5x40mm ST5x25mm ST5x30mm ST4x30mm ST4x12mm Capuchon Raccord OUTILS REQUIS Perceuse avec foret à ceramique Crayon Tournevis Niveau ø1/8” (3mm) & ø1/4” (6mm) & ø5/16” (8mm) Ruban à mesurer Silicone Maillet en caoutchouc Exacto Clé...

  • Page 24: Information Sur La Sécurité

    INFORMATION SUR LA SÉCURITÉ S.v.p. lire et comprendre complètement le manuel avant de tenter d’assembler, d’installer et d’utiliser le produit. Manipulez le verre trempé avec précaution sinon il pourrait se briser en petits morceaux (jamais en fragments pointus). Ne PAS poser les panneaux de verres sur des surfaces dures, toujours travailler sur des surfaces propres et souples (ex: tapis).

  • Page 25: Cette Douche Est Réversible

    CETTE DOUCHE EST RÉVERSIBLE • Utilisez ces instructions pour une ouverture de la porte de droite à gauche (illustration A). • Pour une installation de gauche à droite (illustration B), suivez ces mêmes instructions mais permutez l’emplacement des panneaux: effet miroir. Installez le pommeau de douche du côté...

  • Page 26: Guide D'installation De La Base (Optionnel)

    GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) Montant mural Mur de tuiles Base de douche Placoplâtre Ciment Silicone Plancher Base de douche Cale en bois Bride Montant mural Placoplâtre Silicone...

  • Page 27: Installation Du Panneau Fixe

    INSTALLATION DU PANNEAU FIXE 1-2. Insérez le joint d’étanchéité du panneau fixe (K) à la base du panneau fixe (C). Couper la partie en surplus à la grandeur adéquate (approx. 1 9/16” (40mm) du bord du panneau) avec un exacto. 3.

  • Page 28: Installation De La Barre De Support

    INSTALLATION DE LA BARRE DE SUPPORT 1. Glissez les 2 buttées pour roues (E) et les 2 ancrages pour la barre de support (D) sur la barre de support (F). 2. Sans trop serrez, installez la barre de support (F) sur le panneau fixe (C) en utilisant les raccords pour panneau fixe (G) et mettre à...
  • Page 29 INSTALLATION DE LA BARRE DE SUPPORT 1-3. Percez un trou à la marque du centre avec un foret ø5/16” (8mm). Insérez les ancrages (AA) avec un maillet. Fixez les ancrages (D) au mur avec les vis (CC). 4. Glissez à nouveau les buttées (E) et les ancrages (D) sur la barre de support (F). Montez la barre au mur. 5-6.

  • Page 30: Installation De La Porte

    INSTALLATION DE LA PORTE 1. Installez les 2 roues supérieurs de la porte (H) sur la porte (J). Ajustez le niveau du panneau de verre en utilisant le mécanisme des roulettes. Utilisez une clé à rochet afin de serrer les boulons fortement. 2.
  • Page 31 INSTALLATION DE LA PORTE 1-2. Installer les 2 joints d’étanchéité verticaux (L). Couper la partie en surplus. 3. Installez le joint d’étanchéité de fermeture de la porte (N). 4. Installez le rail décoratif (S) à l’avant de la porte en utilisant du silicone. Glisser les embouts décoratifs (R) sur le rail.

  • Page 32: Installation De L'armoire À Tablettes

    INSTALLATION DE L’ARMOIRE À TABLETTES 1. Mettre le rail (B) à niveau et marquer l’emplacement des trous. 2. Retirez les rail et percez des trous guides aux endroits marqués avec un foret ø5/16” (8mm). 3. Insérez les ancrages muraux (AA) en utilisant un maillet en caoutchouc. 4.
  • Page 33 INSTALLATION DE L’ARMOIRE À TABLETTES 1. Insérez le panneau fixe de l’armoire (T) dans le rail muraux (B). 2-3. Percez à trois endroits le panneau fixe de l’armoire (T) avec un foret de ø1/8” (3mm). Fixez le rail mural (B) en utilisant les vis (GG), les raccords (II) et les capuchons (HH). ø1/8”...
  • Page 34 INSTALLATION DE L’ARMOIRE À TABLETTES 1. Installez les supports à tablette (V) dans le panneau fixe de l’armoire (T). 2. Placez à la tablette de verre (U) les supports à tablette (V & V1). 3. Marquez le contour des supports à tablette (V1) au mur. 4.

  • Page 35: Installation De La Poignée Et Scellage

    INSTALLATION DE LA POIGNÉE ET SCELLAGE 1. Installer la poignée (M) en utilisant une clé Allen. 2. Assurez-vous que la porte se ferme hermétiquement et s’ouvre doucement, et que le châssis et la barre de support sont étroitement fixés aux panneaux de verre. Appliquez un scellant étanche à...

  • Page 36: Traitement Et Entretien

    TRAITEMENT ET ENTRETIEN Utilisez un chiffon mouillé et un nettoyant liquide doux pour l’entretien quotidien. N’utilisez jamais de nettoyants abrasifs contenant de l’acétone, du chlore ou du javellisant puissant, et évitez les grattoirs, les brosses métalliques et tout autre objet ou produit pouvant érafler ou ternir les surfaces. Utilisez la clé...
