Betriebsanleitung Sicherheitsschalter TP...AS
Bestimmungsgemäßer Gebrauch

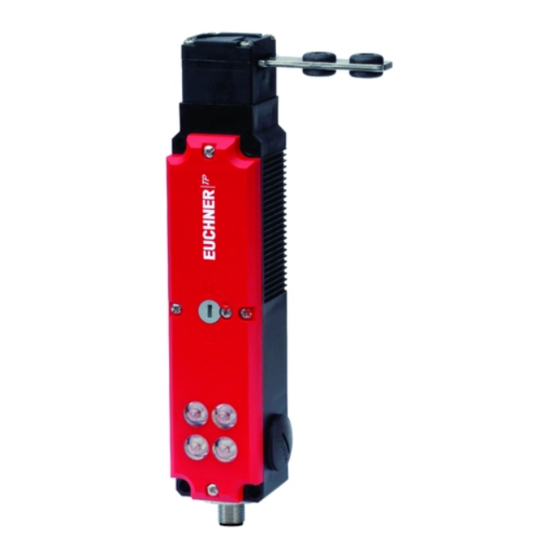

EUCHNER Sicherheitsschalter der Baureihe TP...AS2
werden als Slave am Sicherheitsbus AS-Interface
Safety at Work betrieben und arbeiten als elektroma-
gnetische Verriegelungseinrichtungen mit Zuhaltung
ohne Zuhaltungsüberwachung.
Sie verriegeln trennende bewegliche Schutzein-
richtungen so, dass
gefahrbringende Arbeiten an der Maschine nur aus-
geführt werden können, wenn die Schutzeinrichtung
geschlossen ist
die Schutzeinrichtung bei laufender Maschine nicht
geöffnet werden kann.
Für die Steuerung bedeutet dies, dass
Einschaltbefehle, die gefährdende Zustände hervor-
rufen, erst dann wirksam werden dürfen, wenn die
Schutzeinrichtung in Schutzstellung ist.
Die Sperrstellung der Zuhaltung darf erst dann auf-
gehoben werden, wenn gefährdende Zustände
beendet sind.
Vor dem Einsatz von Sicherheitsschaltern ist eine
Risikobeurteilung an der Maschine durchzuführen nach
EN 954-1, Sicherheitsbezogene Teile von Steuerun-
gen, Anhang C
EN 1050, Sicherheit von Maschinen, Risiko-
beurteilung
IEC 62061, Sicherheit von Maschinen - Funktionale
Sicherheit sicherheitsbezogener elektrischer, elek-
tronischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN 954-1, Sicherheitsbezogene Teile von Steuerun-
gen
EN 1088, Verriegelungseinrichtungen in Verbindung
mit trennenden Schutzeinrichtungen
EN 60 204-1, Elektrische Ausrüstung von Maschinen.
Sicherheitshinweise
Sicherheitsschalter erfüllen eine Personenschutz-
Funktion. Unsachgemäßer Einbau oder Manipulatio-
nen können zu schweren Verletzungen von Perso-
nen führen.
Sicherheitsschalter dürfen nicht umgangen (Kon-
takte überbrückt), weggedreht, entfernt oder auf
andere Weise unwirksam gemacht werden.
Der Schaltvorgang darf nur durch speziell dafür
vorgesehene Betätiger ausgelöst werden, die un-
lösbar mit der Schutzeinrichtung verbunden sind.
Ein komplettes sicherheitsgerichtetes System
besteht in der Regel aus mehreren Meldegeräten,
Sensoren, Auswerteeinheiten und Konzepten für
sichere Abschaltungen. Der Hersteller einer Ma-
schine oder Anlage ist für die korrekte und si-
chere Gesamtfunktion verantwortlich.
Alle Sicherheitshinweise und Vorgaben der Be-
triebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors müssen eingehalten werden.
Funktion
EUCHNER Sicherheitsschalter der Baureihe TP...AS
besitzen eine Slave-Anschaltung an den Sicherheits-
bus AS-Interface Safety at Work . Sie ermöglichen das
Zuhalten von beweglichen Schutzeinrichtungen.
Die Stellungsüberwachung der Schutzeinrichtung er-
folgt dabei über zwei Schaltkontakte (Türüber-
wachungskontakte SK).
Bei geschlossener Schutzeinrichtung sendet jeder
TP...AS über den AS-Interface Bus eine schalter-
spezifische unverwechselbare Sicherheits-Codefolge
mit 8 x 4 Bit. Diese Codefolge wird von einem
AS-Interface Sicherheitsmonitor ausgewertet. Der erste
Zwangsöffner SK zur Türüberwachung wird über die
AS-Interface Eingangsbits D0 und D1 abgebildet.
Der zweite Zwangsöffner SK über die AS-Interface Ein-
gangsbits D2 und D3.
Der Sicherheitsschalter muss im AS-Interface
Sicherheitsmonitor entsprechend konfiguriert werden
(siehe Betriebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors).
Ausführung TP3...AS2
(federkraftverriegelt)
Die Zuhaltung wird durch Federkraft in Sperrstellung
gehalten und durch elektromagnetische Betätigung
entsperrt.
Für den Prozessschutz kann der Zuhaltemagnet per
Software über das AS-Interface Ausgangsbit D0 ge-
schaltet werden.
Die Zuhaltung wird nicht überwacht!
Deshalb darf der Schalter bei gefährlichen nach-
laufenden Bewegungen nur unter bestimmten
Voraussetzungen eingesetzt werden (z.B. aus-
reichend große Sicherheitsabstände, zusätzliche
mechanische Verriegelung).
Die Zuhaltung arbeitet nach dem Ruhestromprinzip.
Beim Abschalten des Zuhaltemagneten über das
AS-Interface Ausgangsbit D0 bzw. Unterbrechung der
Spannungsversorgung des Magneten (schwarze
AS-Interface Leitung) kann die Schutzeinrichtung nicht
unmittelbar geöffnet werden. Beim Einschalten des
Zuhaltemagneten über das AS-Interface Ausgangsbit
D0 kann die Tür nur dann unmittelbar geöffnet wer-
den, wenn auch Spannung an der schwarzen Leitung
anliegt.
Schließen und Verriegeln
Durch vollständiges Einführen des Betätigers in den
Sicherheitsschalter wird die Zuhaltung verriegelt und
geht federkraftbetätigt in Sperrstellung. Die Tür-
überwachungskontakte SK werden geschlossen. Über
die AS-Interface Eingangsbits D0 bis D3 wird die voll-
ständige Sicherheits-Codefolge (8 x 4 Bit) gesendet.
Entriegeln
Durch Anlegen der Magnetbetriebsspannung und Frei-
gabe über das AS-Interface Ausgangsbit D0 entsperrt
der Elektromagnet den Betätiger / die Schutzein-
richtung. Der Magnetüberwachungskontakt ÜK wird
geöffnet. Über die AS-Interface Eingangsbits D0 bis
D3 wird die vollständige Sicherheits-Codefolge (8 x 4
Bit) gesendet.
Öffnen
Durch Herausziehen des Betätigers wird der Tür-
überwachungskontakt SK zwangsgeöffnet und in die-
ser Stellung blockiert (Fehlschließsicherung). Über die
AS-Interface Eingangsbits D0 bis D3 werden kontinu-
ierlich die Werte 0, 0, 0, 0 gesendet.
Ausführung TP4...AS2
(magnetkraftverriegelt)
Anwendung nur in Sonderfällen nach strenger
Bewertung des Unfallrisikos!
Bei Unterbrechung der Spannungsversorgung
des Magneten kann die Schutzeinrichtung unmit-
telbar geöffnet werden!
Die Zuhaltung wird durch elektromagnetische Betäti-
gung in Sperrstellung gehalten und durch Federkraft
entsperrt.
Für den Prozessschutz kann der Zuhaltemagnet per
Software über das AS-Interface Ausgangsbit D0 ge-
schaltet werden.
Die Zuhaltung arbeitet nach dem Arbeitsstromprinzip.
Schließen und Verriegeln
Durch vollständiges Einführen des Betätigers in den
Sicherheitsschalter wird die Zuhaltung freigegeben.
Die Türüberwachungskontakte SK werden geschlos-
sen. Über die AS-Interface Eingangsbits D0 bis D3
wird die vollständige Sicherheits-Codefolge (8 x 4 Bit)
gesendet. Durch Einschalten des Zuhaltemagneten
über das AS-Interface Ausgangsbit D0 bei anliegen-
der Magnetbetriebsspannung geht die Zuhaltung in
Sperrstellung.
2
Entriegeln
Durch Abschalten des Zuhaltemagneten über das
AS-Interface Ausgangsbit D0 oder durch Ausschalten
der Magnetbetriebsspannung entsperrt die Zuhaltung
den Betätiger. Über die AS-Interface Eingangsbits D0
bis D3 wird in jedem Buszyklus die vollständige Sicher-
heits-Codefolge (8 x 4 Bit) gesendet.
Öffnen
Durch Herausziehen des Betätigers werden die Tür-
überwachungskontakte SK zwangsgeöffnet und in die-
ser Stellung blockiert (Fehlschließsicherung). Über die
AS-Interface Eingangsbits D0 bis D3 werden kontinu-
ierlich die Werte 0, 0, 0, 0 gesendet.
Hilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriegelung
die Zuhaltung, unabhängig vom Zustand des Elektro-
magneten, entsperrt werden (siehe Bild 3).
Sicherungsschraube herausdrehen.
Hilfsentriegelung mit Schraubendreher in Pfeilrich-
tung um ca. 180° drehen.
Die Sicherungsschraube muß nach Gebrauch rück-
gestellt und versiegelt werden (z.B. durch Sicherungs-
lack).
Umstellen der Betätigungsrichtung

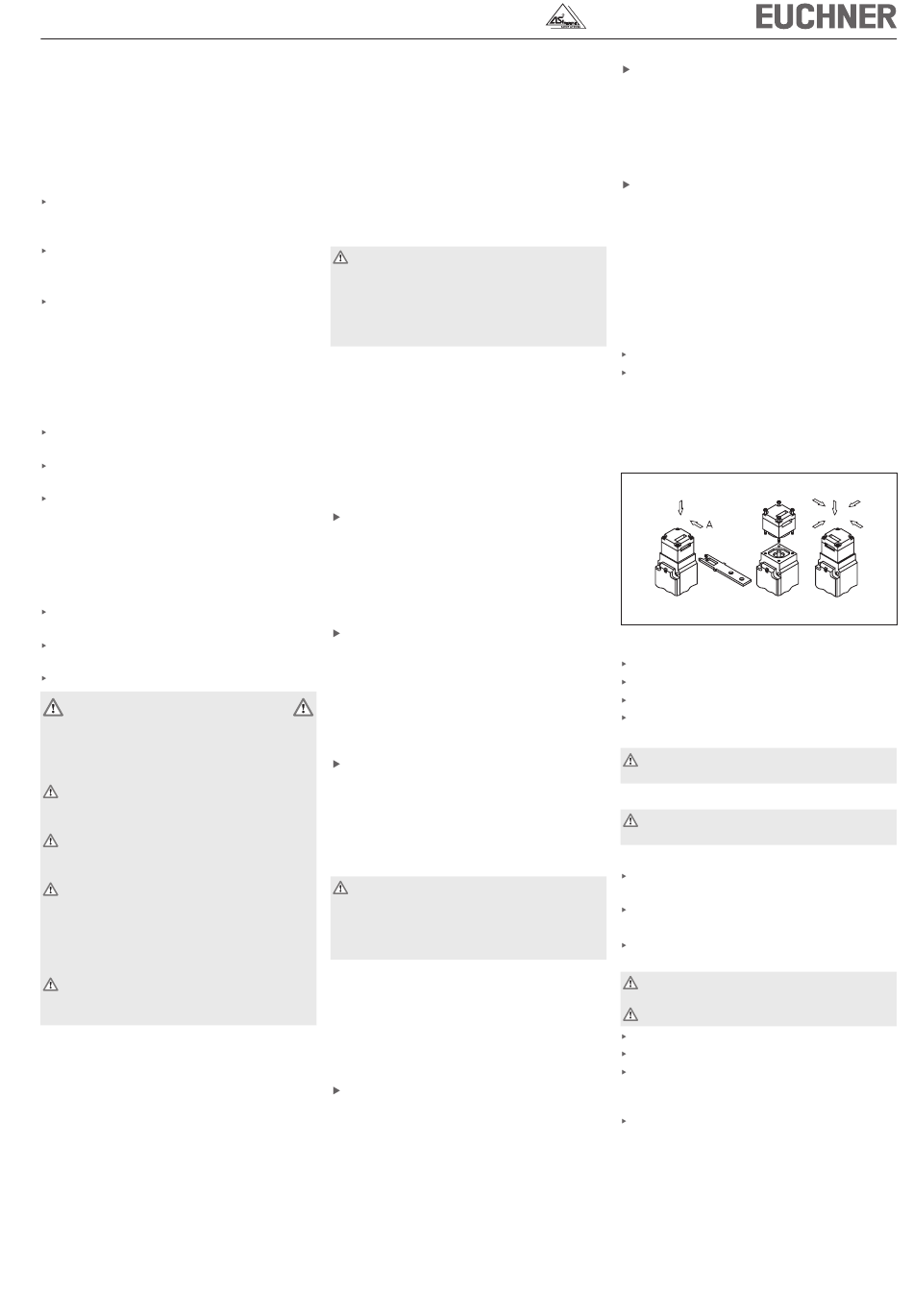

Bild 1: Umstellen der Betätigungsrichtung
Schrauben am Betätigungskopf lösen.
Gewünschte Richtung einstellen.
Schrauben mit 0,6 Nm anziehen.
Nicht benutzte Betätigungsschlitze mit beiliegenden
Schlitzabdeckungen verschließen.
Vergrößerter Nachlauf des Betätigers ist bei ver-
tikaler Anfahrrichtung nicht möglich.
Montage
Die Montage darf ausschließlich von autorisier-
tem Fachpersonal durchgeführt werden.
Sicherheitsschalter so anbauen, dass
er für Bedienpersonal bei geöffneter Schutzein-
richtung schwer zugänglich ist
Bedienung der Hilfsentriegelung dennoch möglich
ist
Adressprogrammierung, Kontrolle und Austausch
durch Fachpersonal möglich ist.
Sicherheitsschalter und Betätiger dürfen nicht
als Anschlag verwendet werden.
Nur in zusammengebautem Zustand befestigen!
Betätiger in Betätigungskopf einführen.
Sicherheitsschalter formschlüssig anbauen.
Betätiger dauerhaft und unlösbar mit der Schutz-
einrichtung verbinden, z.B. durch die beiliegenden
Einwegschrauben, nieten oder schweißen.
Zusätzlichen Anschlag für beweglichen Teil der
Schutzeinrichtung anbringen.
Schutz vor Umgebungseinflüssen
Voraussetzung für eine dauerhafte und einwandfreie
Sicherheitsfunktion ist der Schutz des Betätigungs-
kopfes vor eindringenden Fremdkörpern wie Spänen,
Sand, Strahlmitteln usw.
Bei Lackierarbeiten den Betätigungsschlitz, den
Betätiger und das Typenschild abdecken!
