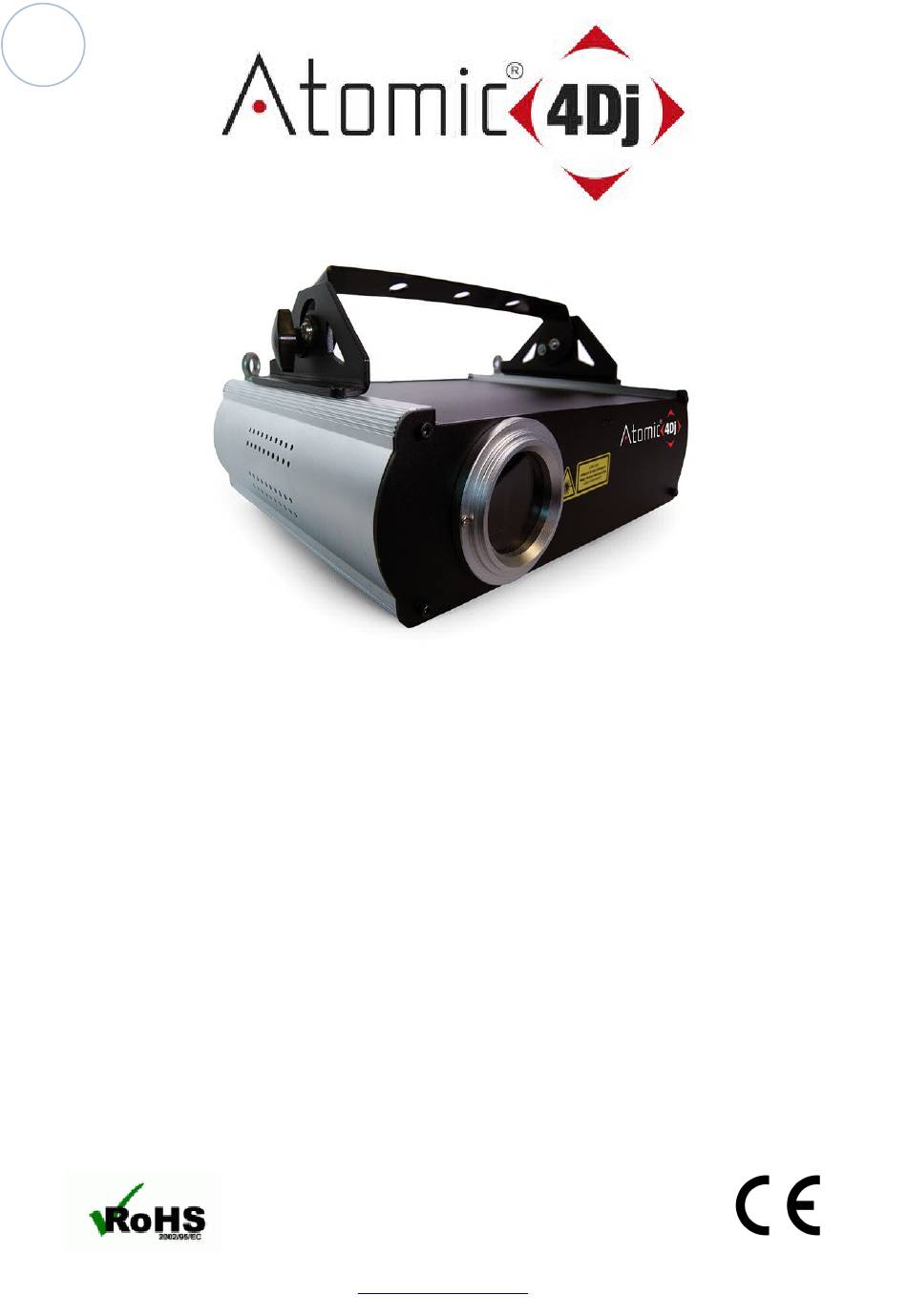

- Page 1 Atomic4Dj Laser Lithium 1500 Cod.70536 User Manual Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 2 As receiving a fixture, carefully unpacking the carton, checking contents to ensure that all parts are in good condition. Informing the shipper immediately and retaining packing material for inspection if any parts damaged from shipping or device damaged. Keeping packing materials as evidence for shipper’s confirmation. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 3 Don not use it when maximum ambient temperature is higher than 40 degree, Unplug the unit when it is not used for a longer time or before replacing the bulb. Don’t open the top cover to avoid unit damage. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 4 Laser safety labels：The labels of according with European standard are stuck on the device body. laser modulation closed ：When the laser scanning pattern is less than ± 1 degree, built-in single- chip will close the light after comparison operation. Overhead Rigging Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 5 Before rigging make sure that installation area can hold the 10 times weight of device. Using the steel rope which can hold 12 times weight of device, through the eye-bolt for assisting hang in- stallment. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 6 DMX plug. This plug is putting a 120 ohm resistance between “canon” plug’s 2 pin and 3 pin. Showing as below pic. Sticking this plug into the last device’s signal output interface, it will avoid the interference during the process of signal transmission. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
-
Page 7: Function Instruction
Handle For carrying Laser Light in transportation Hanging bracket For hanging and angle adjustment Connecting wire rope to prevent illegal Insurance rings operation and fall Function of the front panel Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com... - Page 8 3PIN male XLR connector for DMX commu- DMX input nication Adjustment of pattern size (5% -100% bet- Adjustment keys ween adjustment) The shuttle button Menu control buttons, up and down to se- Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 9 .When no external ILDA control signal, the machine can be the role of a SD card ILDA playback con- trol box, through the control port THROUGH to control other laser with ILDA interface. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 10 Determine the selection, automatic exit into the boot Basic setting Start-up,the version information screen appears Color setting Maximum speed of the scanner Screen display bright- ness setting Selected, then select Exit, Press to confirm Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 11 Edit SD playing list In ILD mode, select the ILD document you want to edit, press inward (as below picture), file by file put into the SD list, as follows Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 12 LIST show in SD card CH 1 081-100 ILD show in SD card by sound control MODE 101-120 LIST show in SD card by sound control 121-160 AUTO SHOW 161-200 MUSIC SHOW 201-240 DMX MODE Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 13 DMX Channels Chart 000-063 adjust the size of the pattern Manually Zoom back and forth，the 32th value as a sec- CH 5\CH16 064-191 tion, into 3 section effect Shrinking 160-192 shrinking 192-223 Enlarge Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 14 The pattern node clarity adjusting node 000-007 Primary 008-015 016-023 Green 024-031 Yellow CH 13 \ CH24 032-039 Blue 040-047 Purple Color 048-055 Cyan 056-063 White 064-127 Current discoloration 128-191 Monochrome transition 192-255 Blending transition Product specification Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 15 Air cooling Green TEC cooling Green TEC cooling External Controller （DMX）3-pin XLR /（ILDA）DB25 I/Q Connectors S/D Connectors Outlay SD card store programs Channel Range 1-24 Internal Controller Auto Two laser effects Sound Two laser effects Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 16 I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla. Il prodotto deve essere alimentato con tensione 230V 50-60Hz Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 17 Non Utilizzare mai solventi o altri liquidi infiammabili. 1.7 Spostamento dell’unità: prima di ogni spostamento, verificare che l’apparecchio sia spento e scollegato dalla rete elettrica, in caso di dubbi, affidarsi a personale elettrico qualificato. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 18 Classe 3B. Laser Classe 4 Deve essere nominato un Tecnico di Sicurezza Laser, con conoscenze specifiche nel campo dei sistemi laser e delle loro proprietà ottiche. Compiti del TSL o Resposabile TSL: Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 19 Provvede a contenere le conseguenze di eventuali incidenti ed avvisare immediatamente il Respon- sabile o il Direttore della Struttura. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 20 Di tutti i sistemi laser deve essere nota la classe. La classificazione è certificata dal costruttore ovvero, se si tratta di sorgente prototipo, dal Responsabile ed è riportata mediante targhette informative sul sistema. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 21 L'apparecchio deve essere corredato dalle seguenti targhette: Targhetta generica di segnalazione radiazioni laser:* Targhetta di segnalazione classificazione laser:* Targhetta di segnalazione radiazione laser all'apertura per manutenzione o riparazione:* Targhetta di segnalazione apertura laser:* Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 22 Targhetta di segnalazione potenza laser: *= Obbligatorie Montaggio in sicurezza (Immagini): Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 23 Anche una breve esposizione può provocare dei danni permanenti agli organi visivi. Si devono evitare riflessi involontari. Il funzionamento di un laser di classe 4 è consentito solo se controllato da un operatore qualificato. Per impedire l’utilizzo non autorizzato servirsi dell’interruttore a chiave. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 24 Contattare un centro assistenza nei casi in cui : - l’apparato non funziona o funziona in modo anomalo. - il cavo d’alimentazione o la spina sono danneggiati. - Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio. Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
-
Page 25: Garanzie E Resi
(Decreto legislativo 6 Settembre 2005, n.206) la garanzia di mesi 24 dalla data di consegna (fa fede la data della prova di acquisto). Qualora si riscontrassero entro la data di garanzia difetti imputabili Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com... - Page 26 Il centro assistenza provvederà quindi alla sostituzione o riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità. Per ulteriori informazioni : www.Atomic4Dj.Com Atomic4Dj Laser Lithium 1500 RGB – www.Atomic4Dj.com...
- Page 27 Product Code : 70536 Product Name: Atomic4Dj Laser Lithium 1500 RGB The product is determined for commercial disposal. The product mentioned above is in conformity with norm-setting regulations: EMC Directive : 2004/108/EC EN 55103-1: 2009 EN 61000-3-2: 2006+A1: 2009+ A2: 2009...
