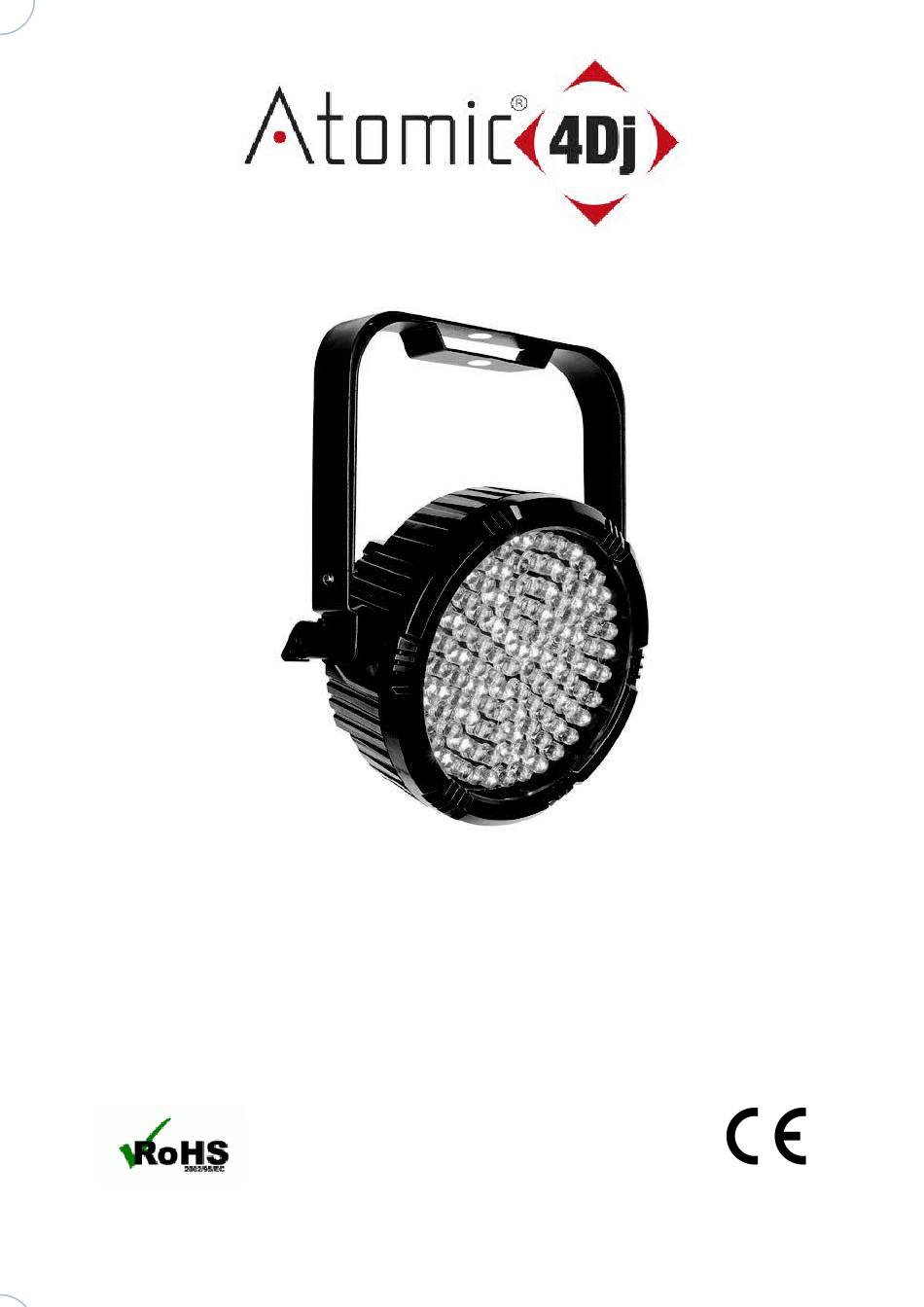

- Page 1 Atomic4Dj Par64 Led Slim RGB cod.61085P Manuale utente Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 2: Contenuto Della Confezione
Manuale Utente INTRODUZIONE Atomic4Dj Par64 Led Slim RGB è un faro spot a led dalle caratteristiche professionali. Equipaggiato con 177 led da 10mm con tecnologia RGB. Pratico pannello di controllo con display digitale e 4 tasti di selezione. Doppia staffa forata regolabile per facilitare l'istallazione a terra, su traliccio e Stativo. -
Page 3: Dmx Mode
Pannello di Controllo Connettori In Out Alimentazione Connettori In Out DMX ISTRUZIONI FUNZIONAMENTO Atomic4Dj Par64 Led Slim RGB può funzionare nelle seguenti modalità: Programmi interni Auto Mode DMX Mode Master/Slave Mode Sound Control Mode Programmi interni Questa funzione permette di utilizzare il faro senza controller DMX esterno. - Page 4 “UP” e SP01 Sp99 “DOWN” selezionando un valore compreso tra Premendo nuovamente “SETUP” è possibile attivare e modificare la funzione strobo FS00 FS99 selezionando con i tasti “UP” e “DOWN” un valore compreso tra Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 5: Auto Mode
Premere il tasto “MODE” fino a visualizzare sul display la scritta premere “SETUP” e tramite i tasti “UP”e “DOWN” selezionare una delle quattro modalità DMX seguenti: 1 Canale di controllo 3 Canali di controllo 4 Canali di controllo 6 Canali di controllo Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... - Page 6 Se il faro non risponde ai comandi del vostro controller verificare quanto segue: 1.Il cavo DMX non è collegato all’ingresso dell’unità o all’uscita del controller DMX. 2.Il controller DMX è SPENTO 3.Il cavo utilizzato è danneggiato o non corretto. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 7: Protocollo Dmx
Atomic4dj Par64 Slim RGB 4-Ch Mode 4 Canali Canale Valore Funzione 0-255 Master Dimmer 0-100% 0-255 Dimmer Led Rosso 0-100% 0-255 Dimmer Led Verde 0-100% 0-255 Dimmer Led Blu 0-100% Modalità 6 Canali Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... -
Page 8: Master/Slave Mode
Eseguire la stessa identica procedura se si hanno più fari collegati con il Master. A questo punto i due o più Atomic4Dj Par64 Led Slim RGB collegati in cascata con il Master si sincronizzeranno eseguendo lo stesso identico programma. -
Page 9: Sound Control Mode
Premere il tasto “MODE” fino a visualizzare sul display la scritta . A questo punto con i tasti “UP” e “DOWN” sarà possibile modificare la sensibilità del microfono incorporato selezionando un valore compreso tra: Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... -
Page 10: Specifiche Tecniche
Specifiche Tecniche Atomic4Dj P a r 6 4 L e d S li m R G B Alimentazione AC 100V-240V, 60Hz/50Hz Consumo Tipo di Led 10mm ultra Bright RGB Quantità Led Grado di isolamento IP20 Angolo di apertura fascio luminoso 30°... - Page 11 Tutte le operazioni di installazione aerea dell’apparecchio devono essere eseguite da un tecnico competente, applicare sempre all’apparecchio un cavo di sicurezza secondario in acciaio di sezione adeguata ed in grado di prevenire l’accidentale caduta Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 12: Garanzie E Resi
Pro-show s.n.c provvederà quindi alla sostituzione o riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità. Per ulteriori informazioni : Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... - Page 13 Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
- Page 14 Atomic4Dj Par64 Led Slim RGB cod.61085P User Manual Congratulations on choosing a product Atomic4Dj. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 15: Package Contents
Please read the manual before operation. Panel Board Led Panel In Out Power Connectors Mounting Bracket In Out DMX Connectors OPERATION This series of product with rich effect pro- grams, easier operation, there are five wor- king mode: Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... - Page 16 TUP” button can adjust the brightness of static color through “UP” or “DOWN” button , Press “SETUP” button can setup the flash of selected color “FSxx” , through “UP” or “DOWN” button, can adjust the flash speed ~. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
- Page 17 Press “MODE” button to enter into auto running mode “AUTO”, the device will get into the built-in programs automatically. The user could set the running speed and strobe speed in the built-in mode, the effect will auto running in order. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
- Page 18 3) Press “SETUP” button, enter setup DMX mode menu X-ch. 4) Press “UP” or “DOWN” button, setup DMX mode: , , . 1 Control channel 3 Control channel 4 Control channel 6 Control channel Example of connecting DMX: Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 19: Dmx Protocol
Yellow 115-137 Orange 138-160 Pink 161-183 Purple 184-206 Dark Blue 207-229 Light Green 230-252 White 253-255 Warm White DMX Mode2 3 Channel CHANNEL VALUE FUNCTION 0-255 MASTER DIMMER 0-255 0-255 GREEN 0-255 BLUE Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... - Page 20 G(255) B(255) 99-107 G(150) B(255) 108-116 G(50) B(255) 117-125 B(255) 126-134 R(50) B(255) 135-143 R(150) B(250) 144-152 R(255) B(255) 153-161 R(220) B(50) 162-170 R(150) G(50) B(100) 171-179 R(50) G(180) B(220) 180-188 R(50) G(220) B(100) Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
- Page 21 75-99 Pr04（seven color hopping） 100-124 Pr05（three color hopping） 125-149 Pr06（fantasy 1） 150-174 Pr07（fantasy 2） 175-199 Pr08（red color gradual change） 200-224 Pr09（green color gradual change） 225-249 Pr10（blue color gradual change） 250-255 Sound active mode Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 22: 4_Master/Slave Mode
The effect of mater light on built-in program, auto run mode or sound active mode, is the same with the salve light which hang over on the master cable. Example of connecting multiple lights with the Master / Slave mode: Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... -
Page 23: Technical Specifications
2) Power supply each time, the LED display will be show the version number of the sy- stem, such as “V1.0”, after 2 seconds, enter the condition of user setting. Technical Specifications Atomic4Dj P a r 6 4 L e d S li m R G B Power supply AC 100V-240V, 60Hz/50Hz... - Page 24 Otherwise, the cable may be damaged which may lead to mortal damage. Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the power-cord from time to time. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
-
Page 25: Operating Determinations
When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com... - Page 26 If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, crash etc. Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
- Page 27 Keep away children and amateurs! Never leave this device running unattended. www.Atomic4Dj.Com Atomic4Dj Par64 Led Slim RGB – www.Atomic4Dj.com...
