Summary of Contents for ATOMIC4DJ PAR SLIM HQ9

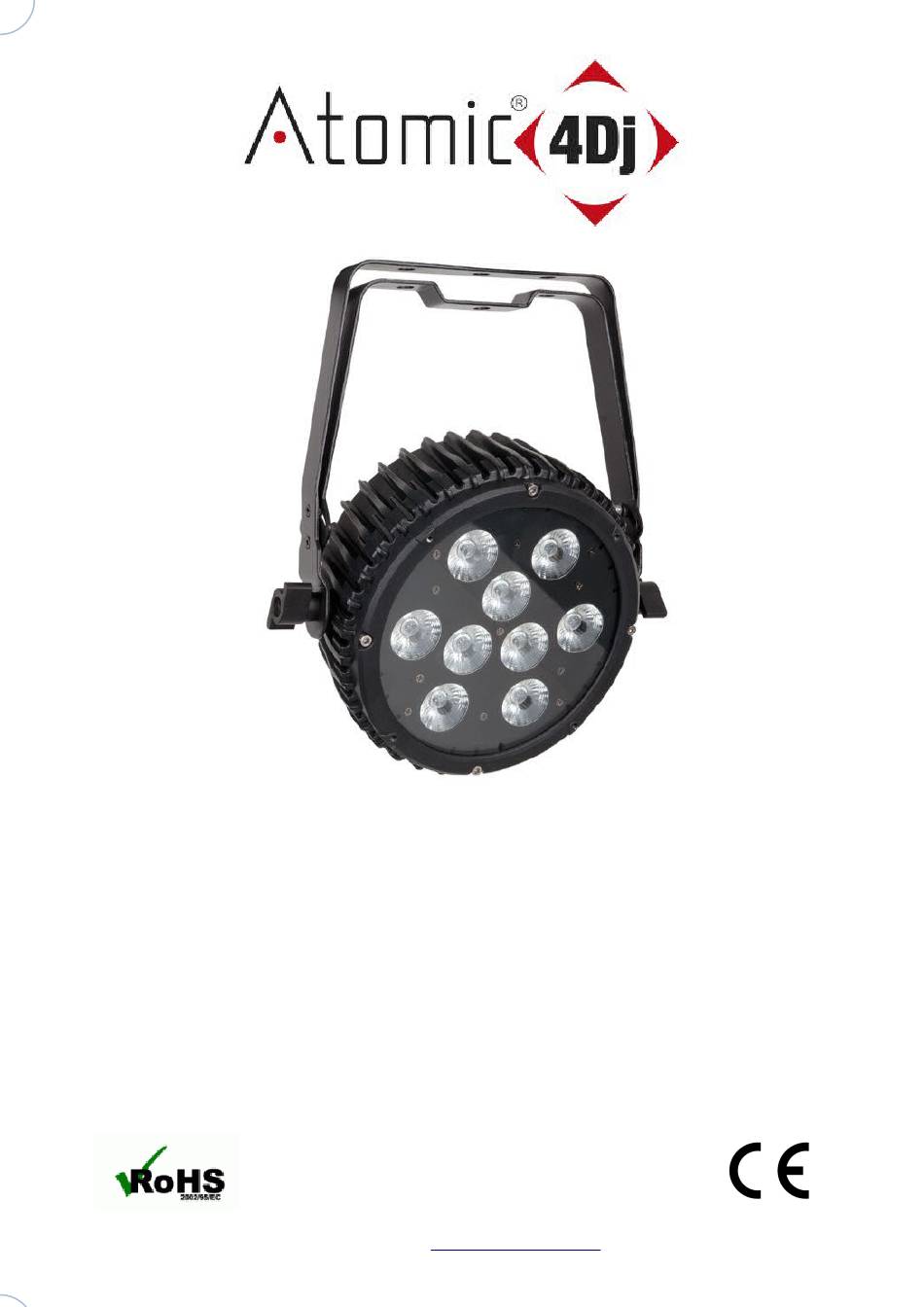

- Page 1 Atomic4Dj PAR SLIM HQ9 9 Led 5in1 Manuale utente Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 2: Contenuto Della Confezione
Staffe Montaggio n.1 Manuale Utente INTRODUZIONE Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 è un faro spot a led dalle caratteristiche professionali. Equipaggiato con 9 led da 10W con tecnologia 5 Led in 1 RGBWA . Pratico pannello di controllo con display digitale e 4 tasti di selezione. Doppia staffa forata regolabile per facilitare l'istallazione a terra, su traliccio e Stativo. - Page 3 Tasti di selezione Funzioni Foro Per Cordino Di Sicurezza Connettori In Out DMX Connettori In Out Alimentazione ISTRUZIONI FUNZIONAMENTO Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 può funzionare nelle seguenti modalità: Programmi interni Auto Mode DMX Mode Master/Slave Mode Sound Control Mode Static Color Mode Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 –...
- Page 4 Programmi interni Questa funzione permette di utilizzare il faro senza controller DMX esterno. PAR SLIM HQ9, 9 Led 5in1 ha una memoria interna che contiene 9 programmi di cambio colore più la modalità di impostazione manuale di un colore. Per attivare questa funzione procedere come segue: pr01 Premere il tasto “MODE”...
-
Page 5: Auto Mode
Le modalità di esecuzione come la velocità e la funzione strobo saranno le stesse impostate nella modalità Programmi interni. DMX Mode Questa funzione permette di utilizzare il PAR SLIM HQ9, 9 Led 5in1 con un controller DMX esterno. Collegare il faro ad un controller DMX utilizzando un cavo DMX 3pin, inserire il connettore maschio nel controller DMX( DMX out) e il connettore femmina nel faro (DMX in ). - Page 6 N.B. E’ possibile collegare molte unità alla stessa Catena DMX, è consigliabile collegare all’uscita dell’ultima unità collegata un Terminatore Dmx (120 Ohm) in modo da assicurare una corretta trasmissione del segnale DMX. Esempio di collegamento DMX di più fari. Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 7: Protocollo Dmx
Dimmer Led Rosso 0-100% 0-255 Dimmer Led Verde 0-100% 0-255 Dimmer Led Blu 0-100% 0-255 Dimmer Led Bianco 0-100% 0-255 Dimmer Led Ambra 0-100% 0-255 Master Dimmer 0-100% 0-255 Shutter (strobo) 1-20 Flash/sec Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... - Page 8 Static Color Bianco + Ambra 247-255 Static Color RGBWA 0-255 Controllo Velocità Programmi solo se Ch7 ha valore 1-255 0-255 Sensibilità Sound control solo se Ch7 ha valore 255 0-255 Shutter (strobo) 1-20 Flash/sec Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 9: Master/Slave Mode
Eseguire la stessa identica procedura se si hanno più fari collegati con il Master. A questo punto i due o più Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 collegati in cascata con il Master si sincronizzeranno eseguendo lo stesso identico programma. -
Page 10: Static Color Mode
000 a 255. r000 r255 Up e Down Setup g000 g255 Up e Down Setup b000 b255 Up e Down Setup U000 U255 Up e Down Setup A000 A255 Up e Down Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... -
Page 11: Specifiche Tecniche
Acqua ed umidità: l’apparecchio non deve essere utilizzato in prossimità di acqua o in ambienti particolarmente umidi Ventilazione: L’apparecchio deve essere posto in modo da avere adeguata ventilazione, Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... - Page 12 Questo apparecchio è progettato per utilizzo al chiuso, l’esposizione ad agenti atmosferici può comportare il danneggiamento dell’apparecchio nonché renderlo insicuro e pericoloso .Nella scelta della posizione di installazione avere cura di seguire le seguenti raccomandazioni Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 13: Garanzie E Resi
Pro-show s.n.c provvederà quindi alla sostituzione o riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità. Per ulteriori informazioni : www.Atomic4Dj.Com Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... - Page 14 Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
- Page 15 Atomic4Dj Par Slim H18 7Led TCL User Manual Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 16: Package Contents
Our DMX LED Flood Panel offers many possibilities to achieve the effects which you want. It is for DJs, bands, nightclubs and other performers who want a complete LED wash light system. Please read the manual before operation. Mounting Bracket Led Panel Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... -
Page 17: Operation
In Out Power Connectors OPERATION This series of product with rich effect programs, easier operation, there are five working mode: Built-in Program Auto Running DMX Mode Master/Slave Mode Sound Control Static Color Mode Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... -
Page 18: Built-In Program
2) Press “UP” or “DOWN” button, setup DMX address value 3) Press “SETUP” button, enter setup DMX mode menu X-ch. 4) Press “UP” or “DOWN” button, setup DMX mode: , , . Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... - Page 19 5-ch 5 Control Channel 7-ch 7 Control Channel 9-ch 9 control Channel Example of connecting DMX: Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 20: Dmx Protocol
DMX Mode: 9 control Channel CH1 CH2 CH3 CH4 CH5 CH6 DIM- Program SPEED Strobe CH2—CH6 0-255 Pr.01 1-22 0-12 13-25 26-38 39-51 52-64 65-77 78-90 91-103 104-116 117-129 130-142 143-155 156-168 169-181 182-194 195-207 Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... - Page 21 If in this mode, the fixture working mode will all follow the host changing. Sound-Active Mode 1) Press the “MODE”, enter sound active mode “Soud”. 2) Press the “SETUP”, enter to set the sound active sensitivity. Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
- Page 22 Type Led 10W 5in1 Number Led Insulation grade IP20 Beam Angle 25° Numero di Canali DMX 5,7,9 DMX Channel Connettori 3-pin XLR IN/OUT Dimension (LxWxH): 257 x 294 x 91mm Weight Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
- Page 23 A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a pro- Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
- Page 24 If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries. Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
-
Page 25: Operating Determinations
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture. Always fix the fixture with an appropriate safety bond. The maximum ambient temperature Ta = 45° C must never be exceeded. Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com... - Page 26 Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, crash etc. Keep away children and amateurs! Never leave this device running unattended. www.Atomic4Dj.Com Atomic4Dj PAR SLIM HQ9, 9 Led 5in1 – www.Atomic4Dj.com...
