EINBAU- UND MONTAGEANLEITUNG
EINBAU- UND MONTAGEANLEITUNG
aus Kunststoff
KESSEL - Boden-/Deckenablauf racticus
Auslauf senkrecht / seitlich DN 50/70/100

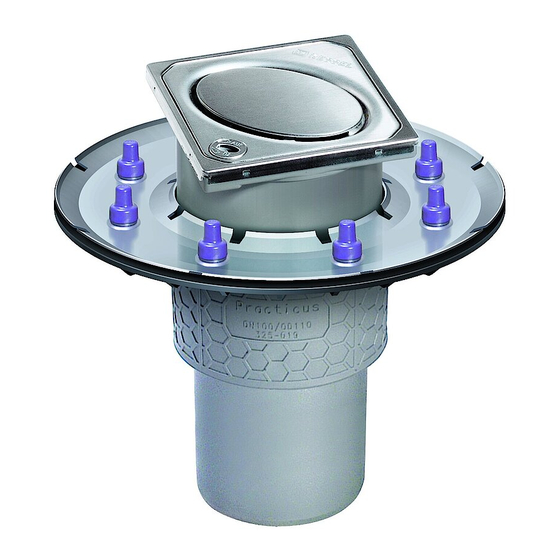

Abbildung zeigt Art.-Nr. 45219.64
DIN EN 1253
LGA
Landesgewerbeamt Bayern
Bauart
Bauart
Bauart
geprüft
geprü ü ft ft
gepr
und ü ü berwacht
und überwacht
und
berwacht
k Pressdichtungsflansch mit Gegenflansch
aus Edelstahl zur Feuchtigkeitsabdichtung
k Drehbares und stufenlos
höhenverstellbares Aufsatzstück
k Optimale Rohrreinigung durch
Herausnehmen des Geruchverschlusses
k Einfachster Einbau
k Mit Design-Rosten kombinierbar
k Grundkörper kombinierbar mit
Systemzubehör 125
Dehnfuge zwischen Endbelag und Aufsatzstück
legen.
Änderungsstand: 05/2012
Sachnummer:
325-914
Advertisement
Related Manuals for Kessel Practicus Series
Summary of Contents for Kessel Practicus Series
- Page 1 EINBAU- UND MONTAGEANLEITUNG EINBAU- UND MONTAGEANLEITUNG aus Kunststoff KESSEL - Boden-/Deckenablauf racticus Auslauf senkrecht / seitlich DN 50/70/100 k Pressdichtungsflansch mit Gegenflansch aus Edelstahl zur Feuchtigkeitsabdichtung k Drehbares und stufenlos höhenverstellbares Aufsatzstück k Optimale Rohrreinigung durch Herausnehmen des Geruchverschlusses k Einfachster Einbau k Mit Design-Rosten kombinierbar k Grundkörper kombinierbar mit...
- Page 2 Einbauvorschlag KESSEL-Decken - Auslauf seitlich ablauf racticus Geruchsverschluss Aufsatzstück Rost mit Schlitz- Design Pressdichtungs flansch Sickerwasser ableitung Abb. zeigt Art.-Nr. 45170 + 48402 + 48201 KESSEL-Bodenablauf Ablauf seitlich racticus Geruchverschluss Aufsatzstück Rost im Schlitz-Design Lippendichtung (im Lieferumfang des Aufsatzstückes) Abb. zeigt Art.-Nr. 45170 + 48201...
- Page 3 Maßangaben Abbildung zeigt 45110.40 Abbildung zeigt 45210.40 ‡135 (Art.-Nr. 45250, 45270, 45210) (Art.-Nr. 45150, 45170, 45110) 122 8 136 5 Abbildung zeigt 45119.63 Abbildung zeigt 45219.64 ‡273 ‡273 „132 „132 ‡135 (Art.-Nr. 45159, 45179, 45119) (Art.-Nr. 45259, 45279, 45219) 122 8 136 5...
- Page 4 Zementestrich Wärme-/ Trittschalldämmung Folie als Betondecke Dampfsperre Aufsatzstück Grundkörper Pressdichtungsflansch KESSEL-Deckenablauf racticus Verlängerungsstück Geruchverschluss Haltering für Geruchsverschluss Zum Einbau des Brandschutzeinsatzes FireKit (Art.-Nr. 48100) ist der Ge ruch verschluss und der Haltering zu demontieren. Reinigung Nach Abnehmen des Rostes und Her aus nehmen des Geruchverschlusses ist ei ne optimale Rohrreinigung von Zu- und Ablauf möglich.
- Page 5 Eindringen von rückstauendem Abwasser aus der Rohrleitung in den an das Fliesenraster (1). Minimale Einbauhöhe durch Absägen Bodenaufbau verhindert werden soll, wird zwischen Aufsatzstück (2). Mit einem KESSEL-Verlängerungsstück kann die Einbautiefe und Grundkörper, bzw. Zwischenstück die KESSEL-Lippendichtung max. um 120 mm vergrößert werden (3).
- Page 6 Systemzubehör (System 125) Schemadarstellung des kompletten Baukastensystems. Verlängerungsstück aus PP 48987 mit Lippendichtung Haarsieb 48700 Abdichtungsflansch montierbar auf Grundkörper und Verlängerungsstücke Klebeflansch mit Gegenflansch 48401 Pressdichtungsflansch 48402 Abdichtungsbahn aus PVC 500 x 500 mm 43710 Abdichtungsbahn aus EPDM 500 x 500 mm 43730 Aufsatzstück aus ABS 48950...
- Page 7 EINBAU- UND MONTAGEANLEITUNG INSTRUCTIONS FOR INSTALLATION, OPERATION AND MAINTENANCE made of plastic, KESSEL floor/roof drain racticus vertical / side outlet DN 50/70/100 k Pressure sealing flange with counterflan- ge made of stainless steel as humidity protection k Attachment piece can be turned, with...
-
Page 8: Installation Suggestions
Pressure sealing flange Polyethylene Concrete floor Seepage water moisture membrane discharge Picture shows Art.# 45170 + 48402 + 48201 Expansion joint KESSEL floor drain 1.5 cm Tiles Side outlet racticus Tile adhesive Slope Slope Odour trap Attachment piece Cover with slot design... - Page 9 Dimensions Picture shows 45110.40 Picture shows 45210.40 ‡135 ((Art.# 45250, 45270, 45210) ((Art.# 45150, 45170, 45110) 122 8 136 5 Picture shows 45119.63 Picture shows 45219.64 ‡273 ‡273 „132 „132 ‡135 (Art.# 45159, 45179, 45119) ((Art.# 45259, 45279, 45219) 122 8 136 5...
- Page 10 Folie als Betondecke Dampfsperre Attachment piece Drain body Pressure sealing flange KESSEL-drain racticus Extension piece Odour trap Supporting ring for odour trap The odour trap and the supporting ring must be removed for installation of the fire protec- tion Fire-Kit (art. no. 48100).
-
Page 11: Installation Instructions
KESSEL lip seal must be to match the tile pattern (1). Minimum installation height thanks mounted between the attachment piece and the drain body or adapter, to sawing to size (2). - Page 12 System accessories (System 125) Schematic representation of the whole modular system Extension made of PP 48987 with lip seal Hair sieve 48700 Sealing flange can be mounted on drain body and extensions Adhesive flange with counterflange 48401 Pressure sealing flange 48402 PVC sealing sheet 500 x 500 mm 43710...
