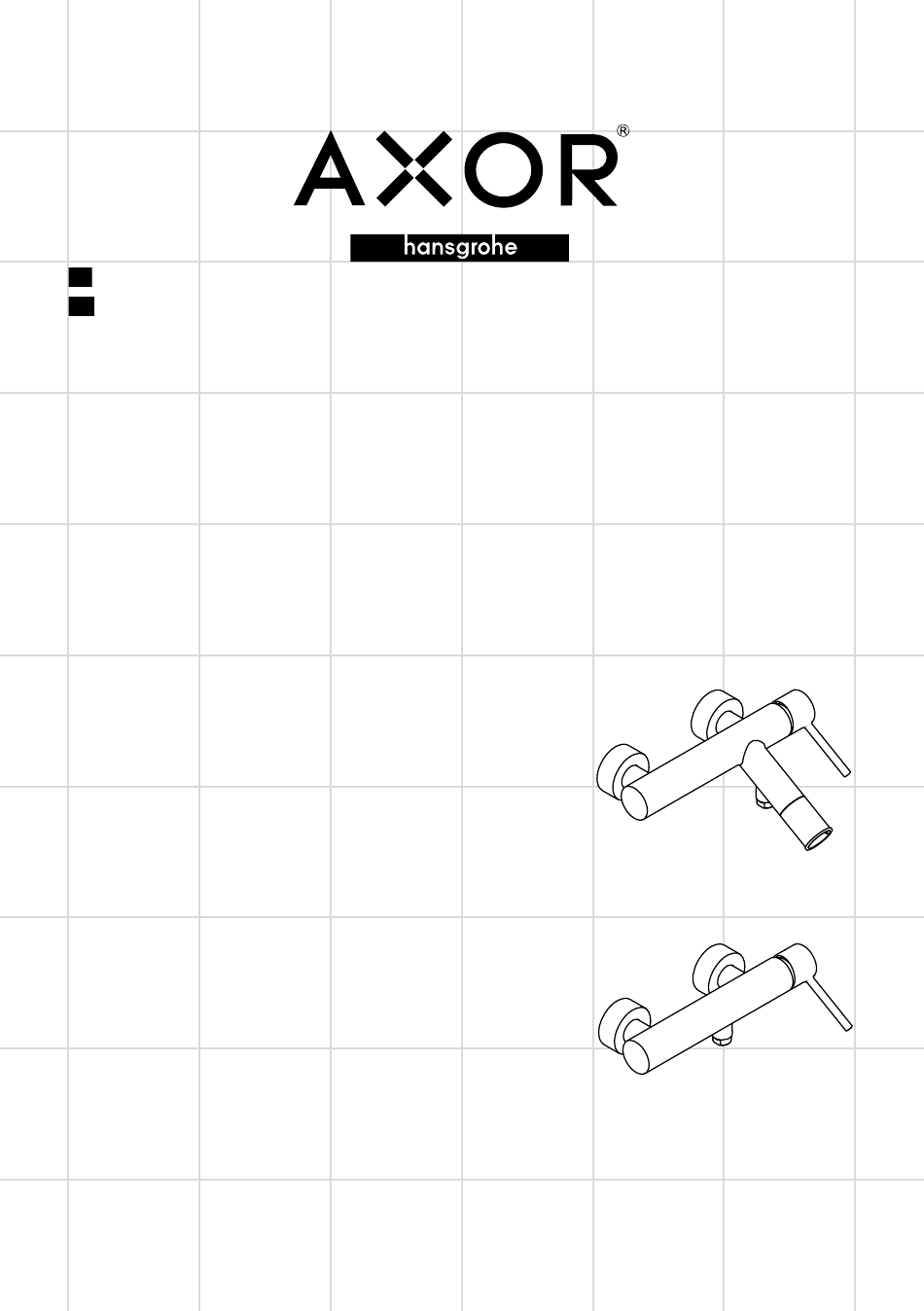

- Page 1 DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions Starck 10411009 Starck 10611009...
-
Page 2: Montage
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Einhandmischer mit Quetsch- und Schnittverletzungen Handschuhe Warmwasserbegrenzung, Justierung siehe getragen werden. Seite 8. In Verbindung mit Durchlauferhitzern Das Produkt darf nur zu Bade-, Hygiene- und Körper- ist eine Warmwassersperre nicht notwendig. reinigungszwecken eingesetzt werden. Große Druckunterschiede zwischen den Kalt- und Wartung (siehe Seite 12) Warmwasseranschlüssen müssen ausgeglichen werden. Rückflussverhinderer müssen gemäß DIN EN Montagehinweise 1717 regelmäßig in Übereinstimmung mit nationalen oder regionalen Bestimmungen • Die Armatur muss nach den gültigen Normen montiert, (DIN 1988 einmal jährlich) auf ihre Funktion gespült und geprüft werden. geprüft werden. • Hansgrohe Armaturen können in Verbindung mit Kein essigsäurehaltiges Silikon verwenden! hydraulisch und thermisch gesteuerten Durchlauf- erhitzern eingesetzt werden wenn der Fließdruck mindestens 0,15 MPa beträgt. Maße (siehe Seite 9) Technische Daten Betriebsdruck: max. 1 MPa Durchflussdiagramm Empfohlener Betriebsdruck:... - Page 3 Deutsch Störung Ursache Abhilfe Wenig Wasser - Siebdichtung der Brause - Siebdichtung zwischen Brause und verschmutzt Schlauch reinigen - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen Armatur tropft Kartusche defekt - Kartusche austauschen Zu niedere Warmwassertemperatur - Warmwasserbegrenzung falsch - Warmwasserbegrenzung einstellen eingestellt Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht - Drossel aus der Handbrause ausgebaut entfernen - Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / austauschen - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen...
-
Page 4: Safety Notes
English Safety Notes Symbol description Gloves should be worn during installation to prevent To adjust the hot water limiter on single lever crushing and cutting injuries. mixers, please see page 8. No adjustment The shower system may only be used for bathing, is necessary when using a continuous flow hygienic and body cleansing purposes. water heater. The hot and cold supplies must be of equal pressu- res. Maintenance (see page 12) Installation Instructions The non return valves must be checked • The fitting must be installed, flushed and tested after regularly according to DIN EN 1717 in the valid norms. accordance with national or regional regulations (at least once a year). • Hansgrohe mixers can be used together with hydrau- lically and thermically controlled continuous flow heaters if the flow pressure is at least 0,15 MPa. Do not use silicone containing acetic acid! Technical Data Operating pressure: max. 1 MPa Dimensions (see page 9) Recommended operating pressure: 0,1 – 0,5 MPa Test pressure:... - Page 5 English Fault Cause Remedy Insufficient water - Shower filter seal dirty - Clean filter seal between shower and hose - Non return valve hasn't moved - Exchange non return valves back Mixer stiff - Cartridge defective, calcified - Exchange cartridge Mixer dripping Cartridge defective - Exchange cartridge Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter Instantaneous heater didn’t work - Flow limiter in handshower isn’t - Remove flow limiter removed - Filters are dirty - Clean the filter / exchange filter - Non return valve hasn't moved - Exchange non return valves back...
- Page 8 0,3 MPa 60 °C 10 °C SW mm SW mm...
- Page 9 Starck 10411XXX Starck 10611XXX Starck Starck 10411009 10611009...
- Page 10 öffnen / open schließen / close...
- Page 11 96762000 10093000 29x2 96742000 12x2 96429000 96763000 97507000 98154000 97209000 33x2 92730000 98127000 11x2 98139000 11x2 98128000 13x2 96297000 98133000 95527000 16x2 95332000 24x2 96296000 96294000...
