Sony TRINITRON BVM-8045QD Operation Manual page 10

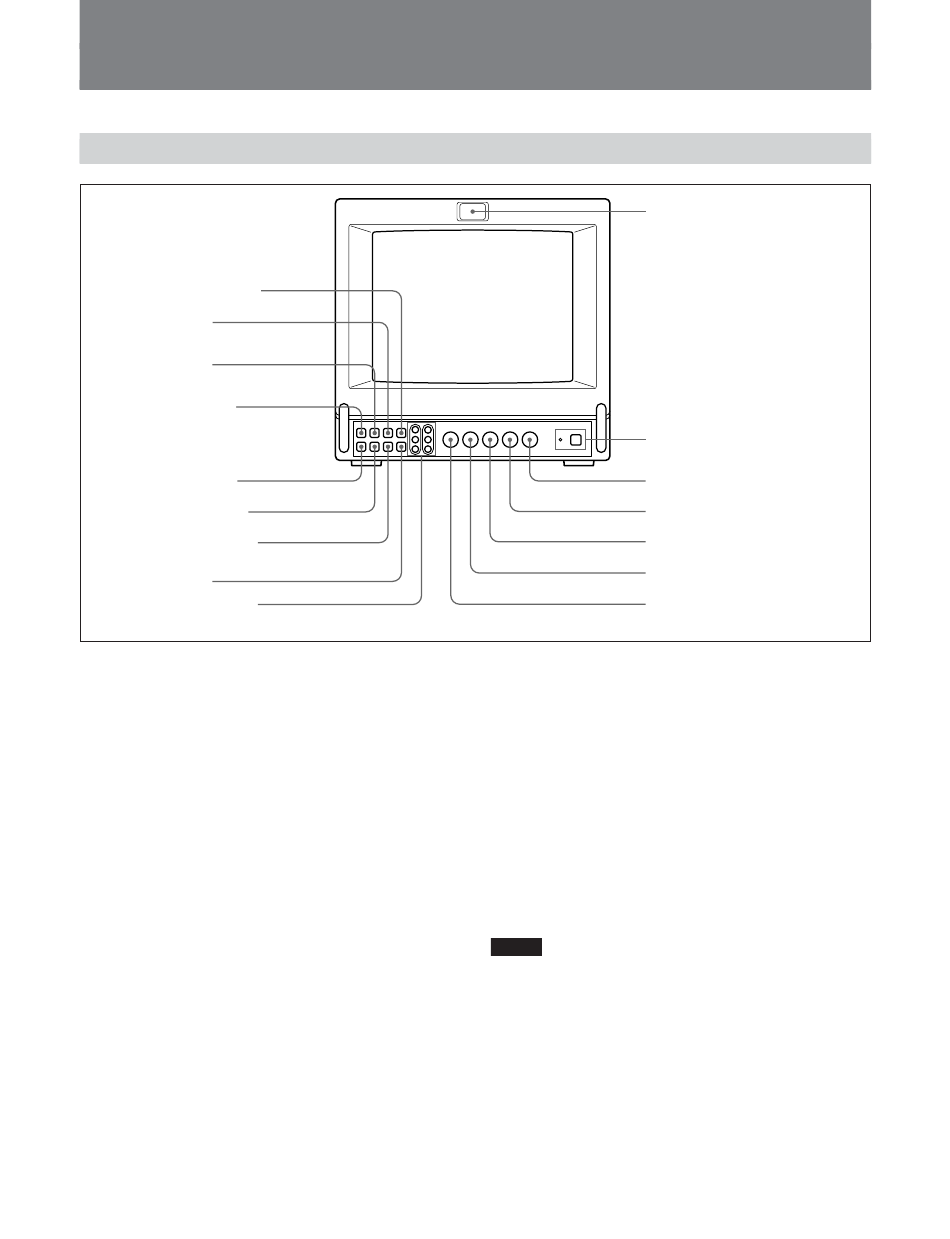

各部の名称と働き
前面
DEGAUSS
（消磁） ボタン
8
SYNC INT/EXT
9
（内部／外部同期） ボタン
LINE/RGB 入力
0
切り換えボタン
A/B 、 SDI/RGB 入 力
qa
切り換えボタン
BLUE ONLY ボタン
qs
UNDER SCAN ボタン
qd
H/V DELAY /
（水平 垂直
qf
ディレイ）ボタン
16 9
： ボタン
qg
R/G/B BIAS 、 GAIN 調
qh
整孔
1 タリーランプ
このラ ンプは点灯させる こ とができます。 タ リ ー制御の配線が必要
です。
◆ REMOTE 端子のピン配列については 15 (JP)ページをご覧く ださい。
POWER
（電源） スイッチとインジケーター
2
スイ ッチを押し込むと電源が入り、イ ンジケーター （緑） が点灯し
ます。
も う一度押すと、電源が切れます。
イ ンジケーターは外部電源の電圧イ ンジケーター も兼用しています。
DC 12V INジャ ッ クにつないだ電源の電圧が下がったと きにはイ ン
ジケーターが点滅します。
CONTR
調整つまみ
3
右へ回すとコン ト ラス ト が強く なり ます。
左へ回すとコン ト ラス ト が弱く なり ます。
PHASE （色相） 調整つまみ
4
このつまみは、 NTSC のカラー方式の信号にだけ働きます。
右へ回すと、肌色が緑がかり ます。
左へ回すと、肌色が紫がかり ます。
8
(JP)
1 タリーランプ
POWER
2
インジケーター
CONTR
3
PHASE
4
CHROMA
5
BRIGHT
6
APER
7
CHROMA （色の濃さ） 調整つまみ
5
右へ回すと、色が濃く なり ます。
左へ回すと、色が薄く なり ます。
BRIGHT
（明るさ）調整つまみ
6
右へ回すと、画面が明る く なり ます。
左へ回すと、画面が暗く なり ます。
APER （アパーチャー）調整つまみ
7
右へ回すと、 く っき り と した画像になり ます。
左へ回すと、やわらかな画像になり ます。
ご注意
• PHASE 調整つまみは、 PALカラー方式の信号の映像、 SECAM
カラー方式の信号の映像、 アナログRGB信号の映像、 アナログ
コンポーネン ト信号の映像、 およびデジタルコンポーネン ト信号の
映像には働きません。 。
• CHROMA 調整つまみとAPER 調整つまみは、 アナログ RGB 信
号の映像には働きません。
（電源）スイッチと
調整つまみ
（色相）調整つまみ
（色の濃さ） 調整つまみ
（明るさ）調整つまみ
（アパーチャー） 調整つまみ
