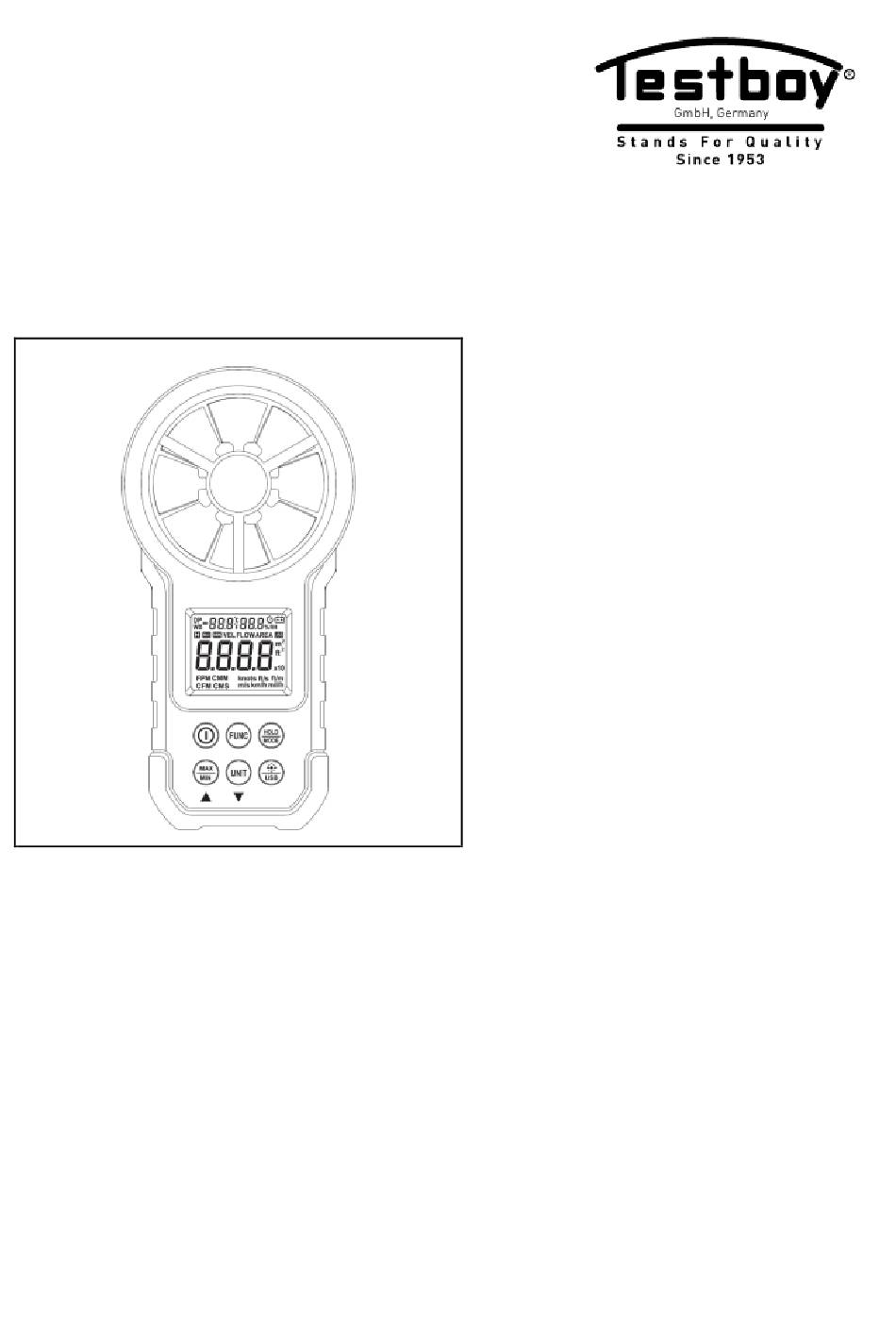

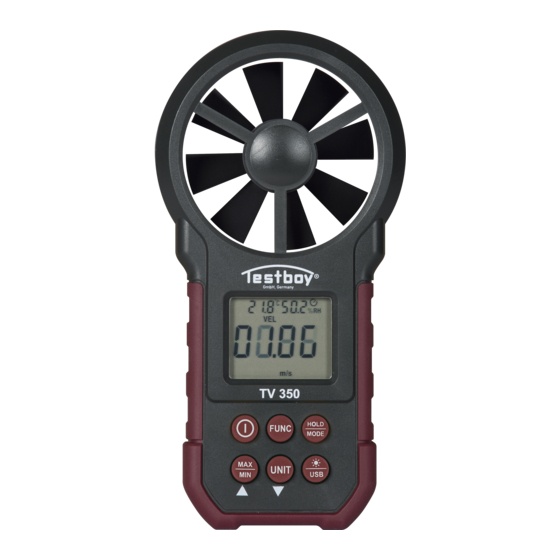

- Page 1 ® Testboy TV 350 Version 1.0...
- Page 2 ® Testboy TV 350 Bedienungsanleitung ® Testboy TV 350 Operating instructions...
-
Page 3: Allgemeine Sicherheitshinweise
Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver- bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TV 350... -
Page 4: Bestimmungsgemäße Verwendung
Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. -
Page 5: Entsorgung Von Gebrauchten Batterien
Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzu- geben. -
Page 6: Bedienung
Bedienung Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestä- tigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de... - Page 7 (3) „FUNC“ → Funktions-Umschalttaste (4) „ “ → Ein/Aus Taste (5) „UNIT“ → Umschalttaste für Einheiten (6) Maximal-/Minimalwerttaste (7) „HOLD/MODE“ Feststelltaste für die Anzeige, Um- schalter für Temperaturmodus (8) „ /USB“ → Hintergrundbeleuchtung/ Daten- übertragungsfunktionalitäten in Echtzeit über USB ® Testboy TV 350...
-
Page 8: Beschreibung Der Tasten
Kubikfuß pro Minute Knots Nautische Meilen pro Stunde, 1850 Meter pro Stunde ft/s Fuß pro Sekunde ft/m Fuß pro Minute Meter pro Sekunde Km/h Kilometer pro Stunde mil/h Nautische Meilen pro Stunde Indikator für geringe Batteriespannung ® Testboy TV 350... -
Page 9: Spezifikationen
(Fläche) 0 - 9,999 m² Umgebungstemperatur, Taupunkttemperatur, Feuchttemperatur Messbereich Auflösung Messgenauigkeit 0,1 °C 1,5 °C -10 °C～60 °C 0,1°F 2,7°F 14°F～+140°F Relative Luftfeuchtigkeit Messbereich Auflösung Messgenauigkeit 0,1 %RL 3 %RL@25 °C (20～80)%RL (<20 oder >80)%RL 0,1 %RL 5 %RL@25 °C ® Testboy TV 350... - Page 10 Messung mit der Rotoroberfläche senkrecht zur Windrichtung durchgeführt werden. Hinweis: Wenn der Wandler (Rotor) nicht in Windrichtung zeigt, führt dies zu Messfehlern. Bei gleichmäßigem Wind misst der Wandler (Rotor) am besten, wenn er in den Wind gerichtet ist. ® Testboy TV 350...
-
Page 11: Auswahl Der Temperatureinheit
Halten Sie die Taste „UNIT“ für 3 Sekunden gedrückt, um die Temperatureinheit (°C, °F) zu wechseln. Auswahl des Temperaturmodus Halten Sie die Taste „HOLD/MODE“ für 3 Sekunden gedrückt, um den Temperaturmodus zu än- dern (Umgebungstemperatur, Taupunkt, Feuchttemperatur). ® Testboy TV 350... -
Page 12: Austauschen Der Batterie
Installieren Sie die Software und die USB-Treiber auf Ihrem PC. Schalten Sie das Messgerät ein und verbinden Sie es per USB-Kabel mit Ihrem Computer. Starten Sie die PC-Software. Die Software finden Sie unter www.testboy.de. Halten Sie die Taste „ /USB“ für 3 Sekunden gedrückt, um die Echtzeit-Datenübertragung über USB zu aktivieren bzw. -
Page 13: Technische Daten
Wandlers (Rotor) sierend Temperatur → -20 °C~80 °C, nicht kondensierend Lagerbedingungen Relative Luftfeuchtigkeit → 0~80 %RL, nicht konden- sierend Temperatur → -10 °C~50 °C, nicht kondensierend Abmessungen 165 x 85 x 38 mm Gewicht Ca. 200 g ® Testboy TV 350... -
Page 14: Safety Information
When working in industrial facilities, comply at all times with the specifications of the accident prevention regulations for electrical systems and equipment as es- tablished by the employer's liability insurance association. ® Testboy TV 350... -
Page 15: Intended Use
Testboy is not responsible for damage resulting from failure to observe the instructions, changes to the product that have not been approved by Testboy or the use of spare parts that have not been manufactured or approved by Testboy The use of alcohol, drugs or medication. - Page 16 5-year warranty Testboy instruments are subject to strict quality control standards. If a fault should occur during the course of normal daily use we provide a 5-year warranty (valid only with invoice). We will re- pair production or material defects free-of-charge upon return, provided that the instrument has not been tampered with and is returned to us unopened.
-
Page 17: Operation
Operation Certificate of quality All activities and processes carried out within Testboy GmbH relating to quality are subject to on- going monitoring within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to an ongoing inspection process. -
Page 18: Component Designations
” → On/Off button (5) “UNIT” → Unit change button (6) Maximum-minimum value button (7) “HOLD/MODE” Caps Lock button for the display, temperature mode switch (8) “ /USB” → Backlighting data transfer func- tions in real-time via USB ® Testboy TV 350... -
Page 19: Description Of The Buttons
Cubic feet per minute Knots Nautical miles per hour, 1850 metres per hour ft/s Feet per second ft/m Feet per minute Metres per second Km/h Kilometres per hour mil/h Nautical miles per hour Indicator for low battery voltage ® Testboy TV 350... -
Page 20: Specifications
Measuring range Resolution Measurement accuracy 0.1 °C 1.5 °C -10 °C～60 °C 0.1°F 2.7°F 14°F～+140°F Relative air humidity Measuring range Resolution Measurement accuracy 0.1 %RL 3 %RL@25 °C (20～80)%RL (<20 or >80)%RL 0.1 %RL 5 %RL@25 °C ® Testboy TV 350... -
Page 21: Switching On/Off
Please note: if the converter (rotor) doe not point into the direction of the wind, this will result in measurement errors. With equal wind, the converter (rotor) best measures when it is aligned with the wind. ® Testboy TV 350... - Page 22 Hold the “UNIT” button depressed for 3 seconds in order to change the temperature unit (°C, °F). Selecting the temperature mode Hold the “HOLD/MODE” button for 3 seconds to change the temperature mode (ambient temper- ature, dew point, wet-bulb temperature). ® Testboy TV 350...
-
Page 23: Replacing The Battery
Switch on the measuring instrument and connect it with your computer per USB cable. Start the PC software. The software is available under www.testboy.de. Hold the “ /USB” button depressed for 3 seconds to activate / deactivate the real-time trans- fer via USB. -
Page 24: Technical Data
Relative humidity → 0~95 %RL, non-condensing converter (rotor) Temperature → -20 °C~80 °C, non-condensing Storage conditions Relative humidity → 0~80 %RL, non-condensing Temperature → -10 °C~50 °C, non-condensing Dimensions 165 x 85 x 38 mm Weight C. 200 g ® Testboy TV 350... - Page 26 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
