Gewiss IEC 309 SL Quick Manual

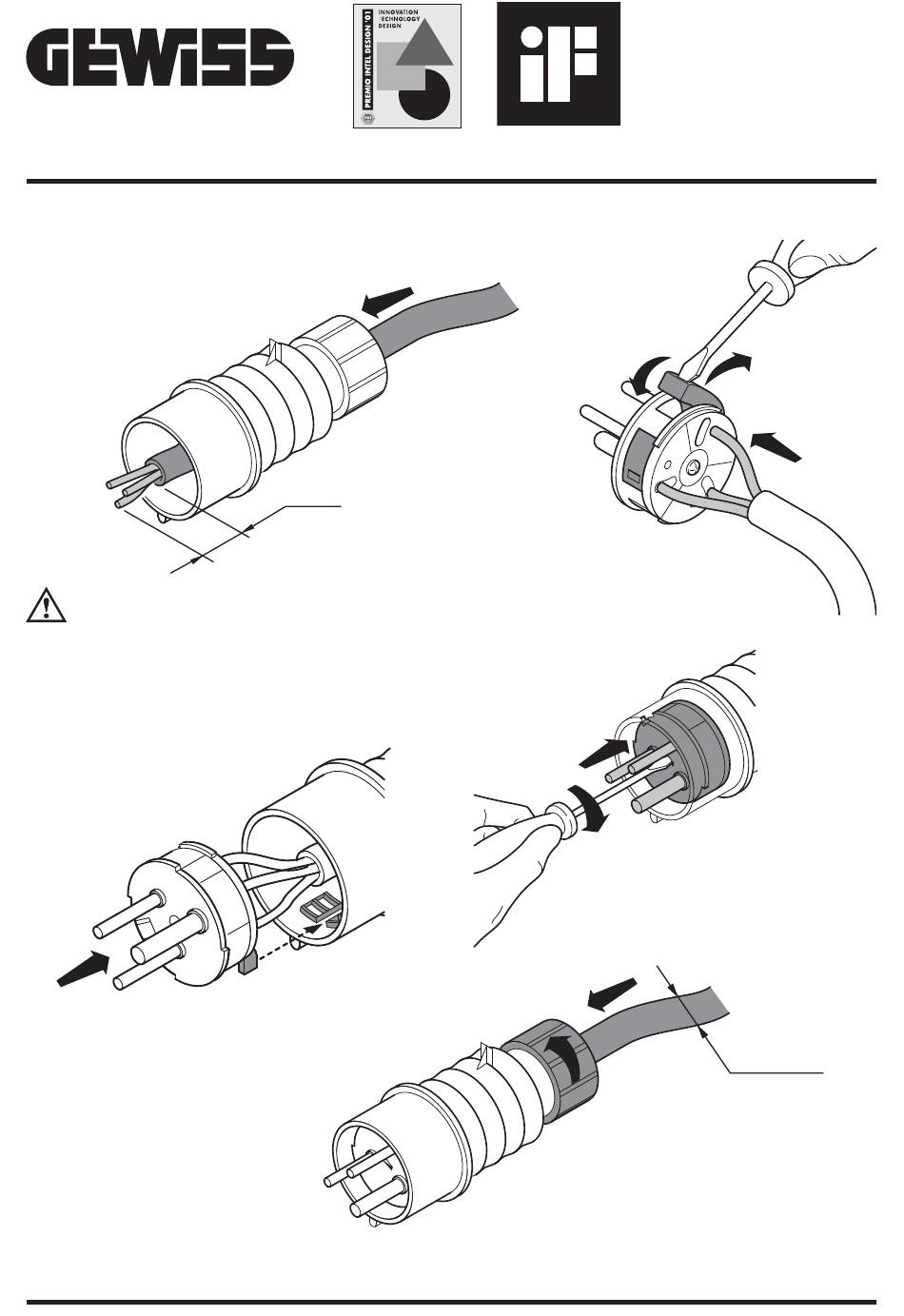

Cablaggio / Wiring
Infilare il cavo nell'impugnatura e rimuovere la
sola guaina esterna per 35 mm.
Non rimuovere l'isolamento del conduttore.
Insert the cable in the casing and remove only the
oversheath for 35 mm.
Do not remove the insulation of the conductor.
➎
Inserire il frutto nell'impugnatura facendolo
scorrere nelle apposite guide.
Fit the insert in the casing by sliding it
along its guides.
Winner of the 2001
Intel Design Award
➊
35 mm
Design Award
winner 2002
➍
Collegare i cavi ai morsetti
premendo a fondo i cursori.
Connect the cables to the terminals
by pressing the catches right down.
➏
➐
CLACK
➑
➒
Spingere all'interno il cavo
prima di stringere la ghiera.
Push the cable right in before
tightening the ring nut.
IEC 309 SL
➋
➌
Bloccare il frutto girandolo
in senso orario.
Lock the insert by turning it
clockwise.
min ø 8 mm
max ø 15 mm
