Nexans N-Comfort CEF-001 Installation Instructions

English
PRODUCT DESCRIPTION
N-Comfort CEF-001 is an electronic thermostat for controlling electrical
heating cables. The thermostat is equipped with both an integrated room
sensor and an external floor sensor. The thermostat shall be mounted in a
standard junction box. The floor sensor can be manually adjusted to break
the circuit between 25 – 35 °C to prevent overheating.
TECHNICAL DATA
Rated Voltage: 230 VAC, 50 Hz
Max. load: 3600 W, 16 A
IP class: IP 21
Temperature scale: +5 to +37 °C
Accuracy: 0.4 °C
Max. circuit breaker size: 16 A
Length of floor sensor: 3 m
Max. No. of heating cables: 3
On/off-switch: Two pole
Floor sensor cut-off temperature: Adjustable, 25 – 35 °C
Norms/standards: IEC 60730-1 and IEC 60730-2-9
EMC Directive 89/336
The device is class II (double insulated) and CE-marked. For indoor use only.
The Thermostat is compatible with ELKO and ELJO boxes and frames.
BEFORE INSTALLING THE THERMOSTAT
Determine whether the heated floor shall be controlled by using the room
or floor sensor. For guidance, see table 1. The thermostat is delivered with
floor sensor as standard setting. Changing of sensor setting is described in
section 2.
The thermostat should be positioned approx. 1.6 m above the floor. If the
room sensor is used, the thermostat must be positioned so that air freely can
flow through the thermostat chassis. Avoid placing the thermostat in places
where it will be exposed to direct sunlight or draught. Make sure that the
heating cable's cold lead reaches the planned position of the thermostat.
For installation with floor sensor set active: Start by following the instructions
in section 1.
For installation with room sensor set active: Proceed directly to section 2.
IMPORTANT: The thermostat shall be installed by an approved electrician
in accordance with the National Electric Code. Normally, all heating cable
circuits shall have a 30 mA ground fault circuit interrupter installed.
IMPORTANT: Before installing the thermostat, the power circuit must
be disconnected on both phases (or phase and neutral). This is done by
switching off or unscrewing the circuit breaker(s). Verify with a voltmeter that
the circuit is completely disconnected by measuring both phase – phase
(neutral) and both phases – ground.
See table 1
1. INSTALLATION OF THE FLOOR SENSOR
1.1 The floor sensor shall be positioned centered between two heating
cable strings in the floor before pouring cocrete or screed. It is
recommended to install the sensor in a flexible conduit. The conduit
should cover the full sensor length. Seal off the conduit in the floor end
to prevent concrete or screed from entering. It is recommended to
position the conduit as close to the floor surface as possible (fig. 1)
1.2 Feed the sensor into the conduit so that the sensor is positioned near
the
end of the conduit in the floor.
1.3 Proceed to section 2.
2. INSTALLATION OF THE THERMOSTAT
2.1 Verify that the supplying circuit is completely disconnected.
2.2 If the heating cables are installed in a wet room (for example bathroom),
the thermostat shall be placed outside the room. For dry rooms, the
thermostat can preferably be placed inside the room. If the heating
cables shall be controlled by using the room sensor, the thermostat must
be placed innside the room.
2.3 Open the thermostat by removing the front cover and the frame. Use a
small screwdriver (fig. 2).
2.4 Choose sensor by placing the jumper in the correct position as
applicable (fig 3).
2.5 Connect the heating cable to the connectors 2 and 4 (fig. 4)
2.6 Connect the power supply (L1/L2 or L1/N) to the connectors 1 and 3
(fig. 4)
2.7 Connect the heating cable's earth conductor and the building's earth to
connector 7. NB. Heating cables shall always be connected to earth.
(fig. 4).
2.8 If the floor sensor shall be used, It shall be connected to the connectors
5 og 6 (fig. 4)
2.9 Put the thermostat in place in the junction box and fasten it by using
mounting screws.
2.10 Put the frame and the front cover in place, and attach by applying a
light pressure until a "click" is heard.
2.11 The thermostat is now ready for use
Norsk
PRODUKTBESKRIVELSE
N-Comfort CEF-001 er en elektronisk termostat for styring av elektriske
varmekabler. Termostaten er utstyrt med både integrert romsensor og en
ekstern gulvsensor. Termostaten skal monteres i en standard veggboks
eller med påveggskappe. Gulvsensoren kan manuelt stilles inn med
avbruddstemperatur 25 – 35 °C.
TEKNISKE DATA
Spenning: 230 VAC, 50 Hz
Maks. belastning: 3600 W, 16 A
IP klasse: IP 21
Temperaturskala: +5 til +37 °C
Nøyaktighet: 0,4 °C
Maks sikringsstørrelse: 16 A
Nexans N-Comfort thermostat type CEF-001
Installation instructions / Installasjonsveiledning / Installationsanvisningar
Lengde gulvsensor:
Maks antall varmekabler:
Av/på-bryter:
Avbruddstemperatur:
Normer/standarder:
Apparatet er klasse II (dobbeltisolert) og CE-merket. Kun beregnet for
innendørs bruk.
Termostaten er kompatibel med ELKO og ELJO bokser og rammer
FØR INSTALLASJON
Bestem om varmegulvet skal styres ved hjelp av rom- eller gulvsensor. For
veiledning, se tabell 1. Termostaten blir levert med gulvsensor som standard
innstilling.
Termostaten plasseres i en høyde av ca. 1,6 m over gulvet. Hvis
temperaturen skal styres med romsensoren, må termostaten plasseres slik at
luft fritt kan strømme gjennom den. Unngå å plassere termostaten på steder
der den vil være utsatt for direkte sollys eller trekk. Sjekk at varmekabelens
tilkoblingsende når frem til der termostaten er tenkt plassert.
For installasjon med gulvsensor: Start med å følge instruksjonene i seksjon 1
For installasjon med romsensor: Gå direkte til seksjon 2.
VIKTIG: Termostaten skal installeres av godkjent elektriker i henhold til
kravene i gjeldende utgave av NEK 400. Alle varmekabelkurser skal ha
forankoblet jordfeilbryter med maks. utløsestrøm 30 mA.
VIKTIG: Før installasjonsarbeidet startes skal den aktuelle kursen brytes på
begge faser ved å slå av / skru ut sikringen. Verifiser med et voltmeter at
kursen er helt spenningsløs –også mot jord.
Se Tabell 1
1. INSTALLASJON AV GULVFØLEREN
1.1 Gulvsensoren skal posisjoneres sentrert mellom to varmekabelstrenger i
gulvet før støpearbeidet starter. Det anbefales å installere sensoren i et
fleksibelt el-rør som legges i selve gulvet og trekkes helt opp til
veggboksen. Røret skal tettes ienden med tape for å unngå at
støpemasse trenger inn. Det anbefales at røret plasseres så nær
gulvoverflaten som mulig (fig. 1)
1.2 Stikk sensoren inn i røret slik at den ender opp nær enden på el-røret i
gulvet.
1.3 Gå videre til seksjon 2.
2. INSTALLASJON AV TERMOSTATEN
2.1 Verifiser at den aktuelle kursen er spenningsløs.
2.2 Dersom termostaten skal styre varmekabler i våtrom (for eksempel
baderom) skal termostaten plasseres på utsiden av rommet. For tørre
rom, kan termostaten plasseres i rommet. Dersom kablene skal styres
ved hjelp av romsensoren, skal termostaten plasseres inne i det aktuelle
rommet.
2.3 Åpne termostaten ved å ta av frontdekselet og rammen. Bruk en liten
skrutrekker (fig. 2).
2.4 Velg sensor ved å sette jumperen i riktig posisjon (fig 3).
2.5 Koble varmekabelen til klemmene 2 og 4 (fig. 4)
2.6 Koble strømtilførselen (L1/L2 eller L1/N) til klemmene 1 og 3 (fig. 4)
2.7 Koble varmekabelens jordleder og anleggets jord til klemme 7 (fig. 4).
2.8 Dersom gulvsensor skal benyttes, kobles denne til klemmene 5 og 6
(fig. 4)
2.9 Sett termostaten på plass i veggboksen/påveggskappen og fest den
med monteringsskruene.
2.10Sett rammen og frontdekselet på plass, og fest det ved å presse det lett
mot termostaten til det klikker på plass.
2.11Termostaten er nå klar til bruk
PRODUKTBESKRIVNING
N-Comfort CEF-001 är en elektronisk termostat för kontroll av elektriska
värmekablar. Termostaten är försedd med både inbyggd rumsensor och en
extern golvsensor. Termostaten ska monteras i en väggdosa av standardtyp
eller med ett väggmonterat hölje. Golvsensorn kan manuellt ställas in med
bryttemperatur på 25–35 °C.
TEKNISKA DATA
Spänning:
Maxbelastning:
IP-klass:
Temperaturintervall:
Noggrannhet:
Max säkringsstorlek:
Längd golvsensor:
Max antal värmekablar:
Av/på-brytare:
Bryttemperatur:
Normer/standarder:
Enheten är Klass II- (dubbelisolerad) och CE-märkt. Endast avsedd för
inomhusbruk.
Termostaten är kompatibel med ELKO- och ELJO-dosor och ramar.
FÖRE INSTALLATIONEN
Bestäm om värmegolvet ska kontrolleras med hjälp av rum- eller golvsensor.
Instruktioner finns i tabell 1. Termostaten levereras med golvsensor som
standardinställning.
Termostaten placeras ungefär 1,6 m över golvet. Om temperaturen ska
regleras med hjälp av rumsensorn måste termostaten placeras så att luft fritt
kan strömma genom den. Undvik att placera termostaten på platser där den
kommer att utsättas för direkt solljus eller drag. Kontrollera att värmekabelns
anslutningsände når fram till den plats där du vill placera termostaten.
För installation med golvsensor: Börja med att följa instruktionerna i avsnitt 1
För installation med rumsensor: Gå direkt till avsnitt 2.
3 m
3
Topolet
Justerbar, 25 – 35 °C
IEC 60730-1 og IEC 60730-2-9
EMC Directive 89/336
Svensk
230 VAC, 50 Hz
3600 W, 16 A
IP 21
+5 till +37 °C
0,4 °C
16 A
3 m
3
Tvåpolig
Justerbar, 25–35 °C
IEC 60730-1 och IEC 60730-2-9
EMC Directive 89/336
VIKTIGT: Termostaten ska installeras av en auktoriserad elektriker i enlighet
med kraven i gällande nationella bestämmelser och föreskrifter. Alle elkretsar
till värmekablar ska ha en föransluten jordfelsbrytare med utlösningsström
på max 30 mA.
VIKTIGT: Innan installationsarbetet påbörjas ska den aktuella kretsen brytas
på båda faser genom att säkringen bryts/skruvas ut. Kontrollera med hjälp
av en voltmeter att kretsen är helt spänningslös – även mot jord.
Se Tabell 1
1. INSTALLATION AV GOLVSENSORN
1.1 Golvsensorn ska placeras mitt mellan två värmekabelsträngar i golvet
innan stöpningsarbetet påbörjas. Det rekommenderas att sensorn
installeras i ett flexibelt elrör som placeras i själva golvet och dras ända
upp till väggdosan. Rörets ände tätas med tejp för att förhindra
gjutmassa från att tränga in. Det rekommenderas att röret placeras så
nära golvytan som möjligt (bild 1)
1.2 För in sensorn i röret så att den hamnar i slutet av elröret i golvet.
1.3 Gå vidare till avsnitt 2.
2. INSTALLATION AV TERMOSTATEN
2.1 Kontrollera att den aktuella kretsen är spänningslös.
2.2 Om termostaten ska styra värmekablar i våtrum (till exempel badrum) ska
termostaten placeras utanför rummet. För torra rum kan termostaten
placeras i rummet. Om kablarna ska regleras med hjälp av rumsensorn
ska termostaten placeras inne i det aktuella rummet.
2.3 Öppna termostaten genom att ta av frontkåpan. Använd en liten
skruvmejsel(bild 2).
2.4 Välj sensor genom att sätta omkopplaren i önskad position (bild 3).
2.5 Anslut värmekabeln till klämmorna 2 och 4 (bild 4)
2.6 Anslut strömtillförseln (L1/L2 eller L1/N) till klämmorna 1 och 3 (bild 4)
2.7 Anslut värmekabelns jordledare och anläggningens jord till klämma 7
(bild 4).
2.8 Vid användning av golvsensor ansluts denna till klämmorna 5 och 6
(bild 4).
2.9 Placera termostaten i väggkåpan och fäst den med hjälp av
monteringsskruvarna.
2.10Sätt frontkåpan på plats och fäst den genom att trycka den lätt mot
termostaten tills den klickar på plats.
2.11Termostaten är nu färdig att använda.

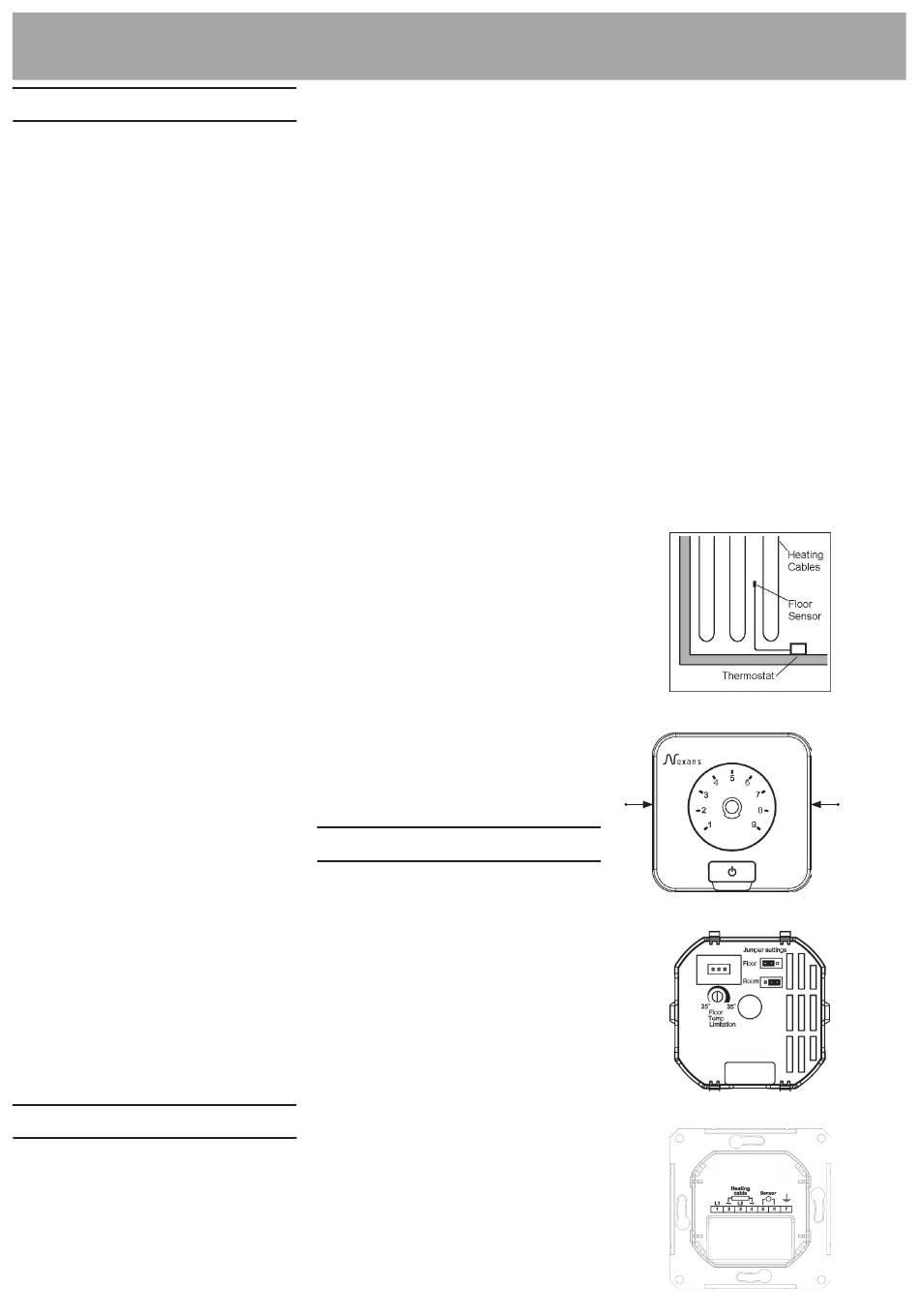

Fig. 1: Positioning of the floor sensor/Fig. 1: Plassering av gulvsensor/
Bild 1: Placering av golvsensor
Fig. 2: Detaching the frame and front cover/Fig. 2: Fjerning av frontdeksel
og ramme/Bild 2: Avlägsnande av frontkåpa och ram
Fig. 3: Choosing the sensor/Fig. 3: Valg av sensor/Bild 3: Val av sensor
Fig. 4: Thermostat connections/Fig. 4: Tilkobling/Bild 4: Anslutning
Use a small
screwdriver
Bruk et lite
skrujern
Använd en liten
skruvmejsel
