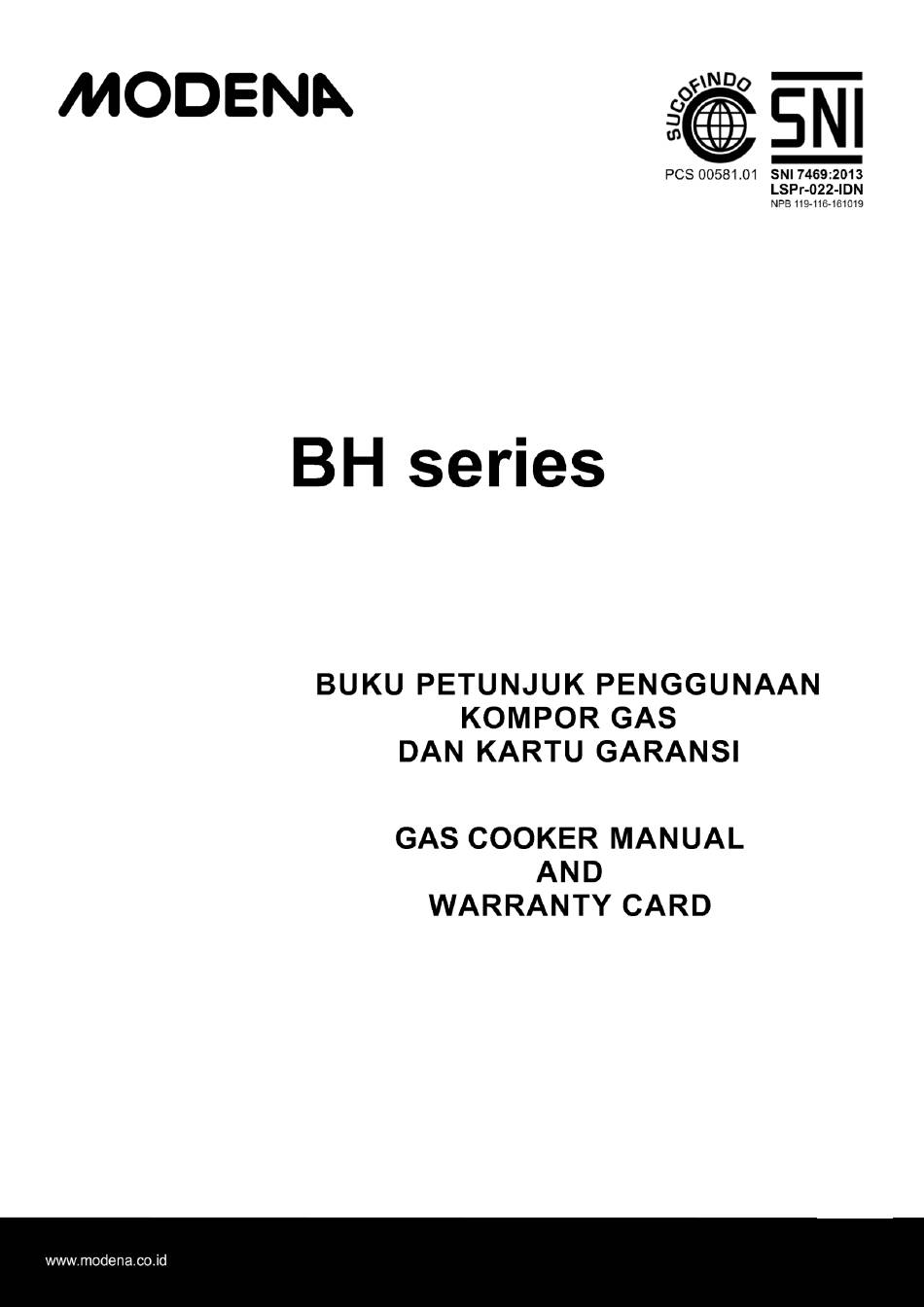

- Page 1 2016 B ahas a Indonesia...
- Page 2 Buku ini s angat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan kompor gas. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- www.modena.co.id. informasi penunjang lainnya di situs resmi Silakan menghubungi kont ak yang t ersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan kompor gas.
- Page 3 NOMOR : P.45.INDO5.00401.0212 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama Bagian • Bagian 2 : Langkah Awal Sebelum Instalasi • Bagian 3 : Instalasi • Bagian 4 : Cara Penggunaan • Bagian 5 : Pemeliharaan • Bagian 6 : Tindakan Pencegahan •...
- Page 4 Bagian 1 : Nama-nama Bagian 1. Pelat Atas 2. Tatakan/Grid 3. Knop Kontrol 4. Busi Pemantik Api 5. Sensor Pengaman Gas 6. Lubang api kecil 7. Lubang api besar 8. Pelat Bawah/Dasar 9. Tungku api/Burner * Gambar adalah gambaran secara umum dan belum tentu sama dengan produk yang anda terima. * Fitur dan kelengkapan tergantung pada tipe produk Bagian 2 : Langkah Awal Sebelum Instalasi...
- Page 5 10 cm. Catatan: Untuk ukuran lubang beberapa model lain yang tidak terdapat Pada ilustrasi diatas dapat dilihat pada tabel spesifikasi atau dapat dikonsultasikan ke MODENA Service Center. B ahas a Indonesia...
- Page 6 Teknisi Modena bukan menjadi tanggung jawab MODENA. Lekatkan Seal Adhesive (perekat) di sepanjang tepi kompor bagian bawah. Hal ini diperlukan unt uk menjaga kelembaban pada bagian bawah kompor.
- Page 7 Pasang burner set pada posisinya masing -masing. Pasang regulator pada tabung gas dan kompor siap untuk dioperasikan. Perhatian: Untuk mencegah kebocotan, gunakan selang standar untuk gas dengan pengaman kebocoran. Gunakan selang dan regulator yang baik untuk menghindari kebocoran gas yang dapat menimbulkan ledakan.
- Page 8 Untuk menyalakan tungku/burner dengan mudah, nyalakanlah sebelum meletakkan peralatan mas ak di atas tatakan/grid. Menyalakan tungku / burner dengan tombol pemantik api otomatis yang menjadi satu dengan knop : Model ini ditandai dengan adanya symbol di sebelah symbol (aliran gas maksimum). Untuk menyalak an t ungku/ burner, tekan knop dan putar ke arah yang berlawanan dengan arah jarum jam sampai ke posisi tanda penyalaan api maksimum.
- Page 9 Bagian 5 : Pemeliharaan Kompor gas MODENA dirancang secara khus us untuk pemak aian jangka waktu panjang sehingga tidak memerlukan perawatan y ang rumit. Namun, ada beberapa hal yang dianjurkan untuk merawat k ompor gas Anda agar kualitas kompor tetap terjaga.
- Page 10 Bila tercium bau gas yang sangat tajam, lepaskan segera regulator dari tabung gas, jangan menyalakan api dan segera hubungi MODENA Service Center. Periksalah secara berkala Regulator dan selang gas, pastikan bahwa selang gas itu jauh dari permukaan yang panas, dan tidak pada posisi tertekuk. Pastikan pul a permukaan luar regulat or dan...
- Page 11 Bagian 8 : Spesifikasi TIPE BH 1725 MC Jumlah Tungku 2 Gas Komposisi tungku 2 @ Triple ring Pengaman kebocoran gas Pemantik otomatis api tungku Baterai Total asupan panas (kW) Tekanan kerja (mmH2O) Material Kaca Baja cor Tatakan panci/grid Tatakan kuali Dimensi produk (PxLxT) mm 730x420x120 Dimensi lubang Tanam (PxL) mm...
-
Page 13: Introduction
Enjoy your daily activities, we hope that our products may provide the best services to your family. CAUTION: MODENA Gas Cooker is designed to use a low pressure liquid petroleum gas (LPG), do not use high pressure regulator. Please contact MODENA Service Center if you would change or adapt the Gas Cooker to use LNG/NG gas type. -
Page 14: Table Of Contents
CONTENTS PAGE. • Introduction • Part 1 : Name of Parts • Part 2 : Pre-step Before Installation • Part 3 : Installation • Part 4 : How to Use • Part 5 : Maintenance • Part 6 : Precaution Action •... -
Page 15: Part 1 : Name Of Parts

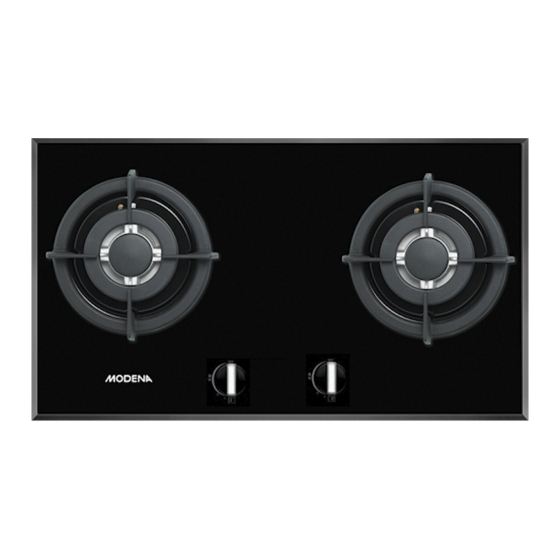

Part 1: Name of Parts 1. Upper Plate 2. Placemat / Grid 3. Control Knob 4. Lighter Plugs. 5. Gas Safety Sensor 6. Small Fire Pit 7. Large Fire Pit 8. Bottom Plates / Base 9. Stove / Burner *Image is a general overview and is Not necessarily the same as the product you receive. * The features and product specifications depend on the product type. -
Page 16: Part 3 : Installation
10 cm. Note: For the size of the hole a few other models that are Not contained In the above illustration can be seen in the table of specifications or can be consulted to MODENA Service Center. English... - Page 17 Installation should be performed by experienced technicians, all forms of loss and advers e effects due to improper installation or Technician Modena not be the responsibility of MODE NA. Embed S eal Adhesive (glue) along the bottom edge of the stove. It is necessary to keep the moisture on the bottom of the stove.
-
Page 18: Part 4 : How To Use
Install the Burner set on its position. Install the regulator on gas tube and stove is already use. Attention : To avoid gas leakage, please use ga s standard hose with gas safety device. Use the hose and regulator are perfect to avoid gas leaks can cause explosions Do not use a high pressure regulator. - Page 19 To acquire the flame easily, light the burner before placing the cooking ute nsil on the pan support. For the model with electric ignition switch united with the knob. This model as sign with symbol beside of symbol (maximum gas stream). To turn on the burner, push t he k nob and then turn t o counter clockwise until the maximum fire symbol.
-
Page 20: Part 5 : Maintenance
When you smell gas, immediately release the regulator from the gas tank, do Not light a fire and immediately contact MODENA Service Center. Frequently check the gas hose, to make sure that gas hose is far from hot surface, and Not in bent... -
Page 21: Part 7 : Problem & Solution
Check the Nozzle / Nozzle covered with dirt? t he problems still unsolved and or power cord or other parts of the unit is damaged, immediat ely contact MODENA Service Center for repair. Always use the component and spare part MODE NA. English... -
Page 22: Part 8 : Specification
Part 8 : Specification TYP E BH 1725 MC Numbers of burner 2 Gas Burners Composition 2 triple rings Gas safety device Electronic ignition Battery Heat input (Kw) Work pressure (mmH2O) Material Glass Pan supporter Cast Iron Wok adapter Product dimension (L x W x H) mm 730x420x120 Cut-out dimension (L x W) mm 660x360xR35...
