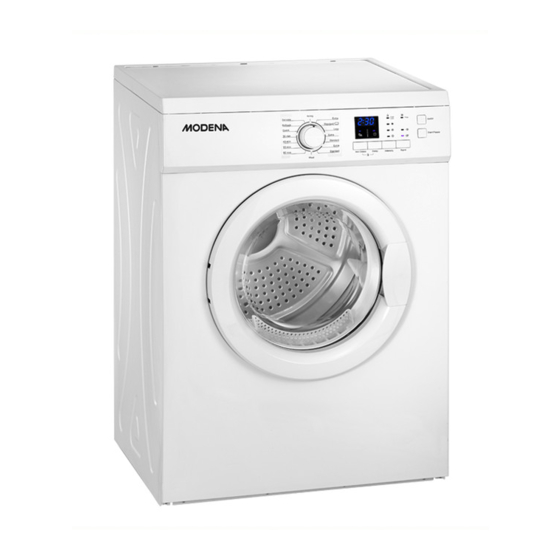

Modena WF Series Manual

Hide thumbs Also See for WF Series:

Manual (61 pages)

Manual (39 pages)

Table Of Contents

Available languages

Quick Links

Need help?

Do you have a question about the WF Series and is the answer not in the manual?

Questions and answers

hendry

May 1, 2025

how to operate pre wash for washing machine modena wf 720 ?

1 comments:

Mr. Anderson

May 16, 2025

To operate the pre-wash feature on the Modena WF 720 washing machine:

1. Pull out the detergent drawer.
2. Pour enough washing detergent into the compartment marked "I" for pre-wash.
3. Close the detergent drawer.
4. Select a washing program that includes pre-wash.
5. Start the washing machine.

Use detergent suitable for front-loading machines and follow the dosage instructions on the detergent packaging.

This answer is automatically generated

Summary of Contents for Modena WF Series

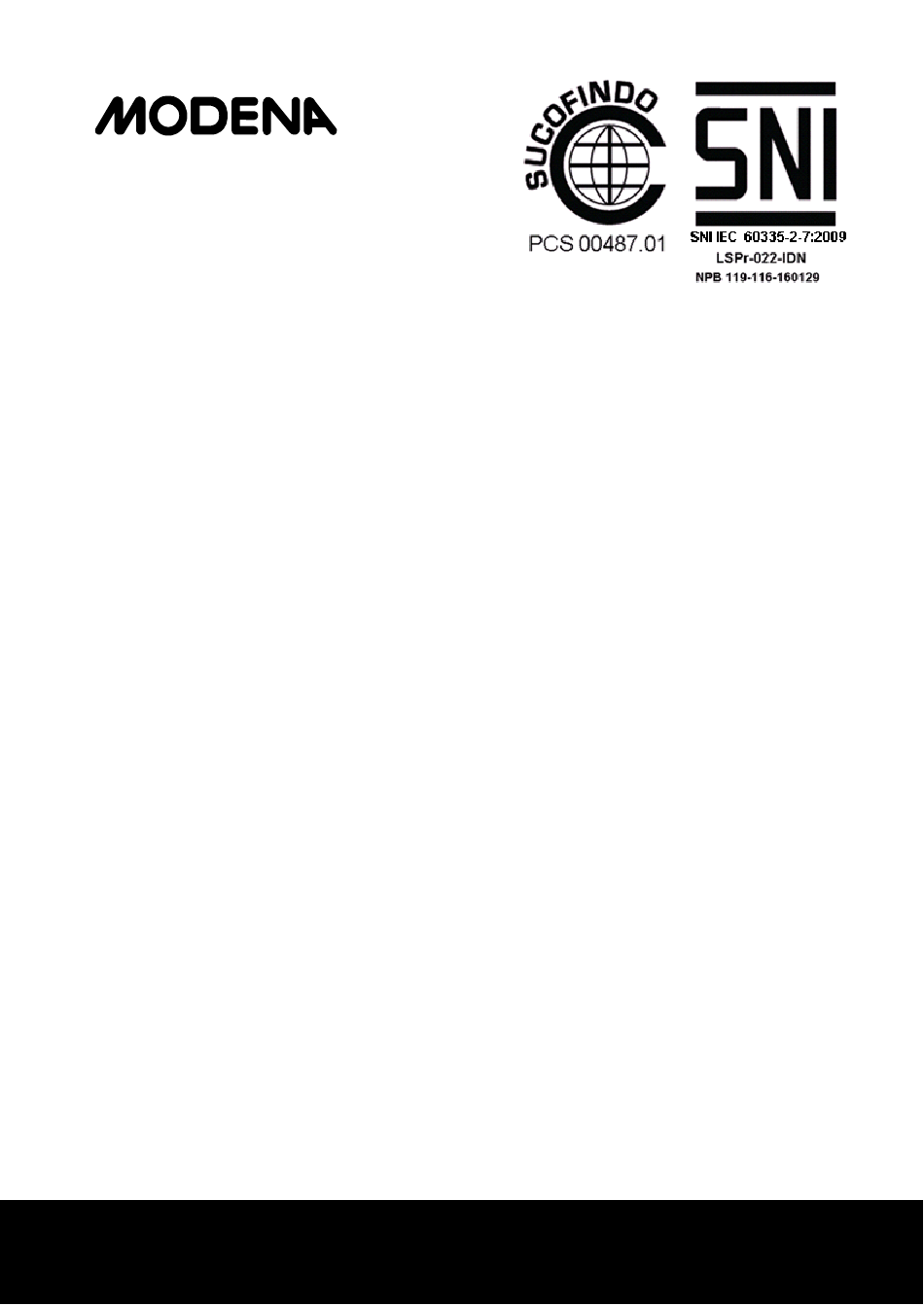

Page 1 WF Series BUKU PETUNJUK PENGGUNAAN MESIN CUCI DAN KARTU GARANSI WASHING MACHINE MANUAL WARRANTY CARD 01/16 www.modena.co.id...
Page 2 Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan mesin cuci. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan mesin cuci.
Page 3 NOMOR : P.14.INDO3.00401.0212 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama bagian • Bagian 2 : Memahami Panel Kontrol • Bagian 3 : Langkah Awal Sebelum Instalasi • Bagian 4 : Instalasi • Bagian 5 : Cara Penggunaan •...
Page 4 Bagian 1 : Nama-Nama Bagian * Fitur dan kelengkapan tergantung pada tipe produk. Bagian 2 : Memahami Panel Kontrol WF 620 & WF 720 KETERANGAN UNTUK PANEL KONTROL 1. Tampilan digital waktu pencucian 2. Suhu 3. Lampu Indikator proses berjalan 4.
Page 5 Bagian 3 : Langkah Awal Sebelum Instalasi Ketika sudah siap untuk instalasi, pastikanlah sumber tegangan memiliki sekering 15A, 220V, 50 Hz. Ketika fungsi panas digunakan, arus maksimum mesin cuci sekitar 10A. Pastikanlah sumber tegangan (arus, tegangan, dan kabel) memenuhi persyaratan beban normal pada peralatan ini. Mesin cuci harus dibumikan (grounding) sehingga ketika ada masalah, arus dapat dihantarkan ke ground, memperkecil resiko terjadinya hubung singkat.
Page 6 2. Penyesuaian kaki mesin Untuk pengoperasian yang tenang dan stabil, tempatkan mesin cuci pada permukaan lantai yang rata. Mesin cuci Anda dilengkapi dengan kaki mesin yang dapat disesuaikan ketinggiannya. Jika permukaan lantai tidak rata, kendurkan mur/nut dan kaki secara manual (dengan menggunakan tangan) dan atur ketinggian kaki-kaki sampai dengan mesin dalam keadaan stabil.
Page 7 Kami merekomendasikan selang pembuangan langsung dibuang lantai dengan memperhatikan minimal lubang saluran pembuangan di lantai adalah 4 cm. Apabila tidak memiliki pembuangan ke lantai secara langsung, selang pembuangan mesin cuci dapat disambungkan ke pipa pembuangan wastafel dengan lebar sambungan lebih dari 4cm atau langsung ke wastafel dengan tinggi maksimal 90 cm.
Page 8 Bukalah pintu mesin cuci. Masukkan pakaian yang akan dicuci (pastikan berat pakaian yang dimasukkan ke dalam mesin cuci tidak melebihi kapasitas mesin cuci) dan tutup kembali pintu mesin cuci. Laci Sabun Deterjen Laci sabun deterjen terdiri dari bagian-bagian berikut:  Deterjen bubuk. Kotak deterjen untuk tahap pencucian awal/Prewash ...
Page 9 Perhatian: Pada saat mencuci dianjurkan untuk memilah cucian dan memilih program pencucian berdasarkan jenis bahan, warna dan temperatur air yang digunakan (lihat label perawatan pada pakaian). Program Pencucian Utama (Main Programs) Berdasarkan jenis bahan pakaian, berikut ini program pencucian utama yang tersedia: Cottons Program ini digunakan untuk mencuci jenis pakaian dari bahan katun, pakaian dalam, handuk, taplak meja, kaos, dll.
Page 10 Untuk cucian dengan tingkat kekotoran normal, Bahan katun berwarna putih, dan bahan linen. Untuk cucian dengan tingkat kekotoran normal, pakaian berbahan linen (tidak luntur), bahan katun atau sintetik dan pakaian berbahan linen dengan tingkat kekotoran ringan. Untuk cucian berbahan campuran termasuk sintetik dan wool atau pakaian- pakaian berbahan lembut lainnya.
Page 11 Bagian 6 : Pemeliharaan Mesin cuci MODENA dirancang secara khusus untuk pemakaian jangka waktu panjang sehingga tidak memerlukan perawatan yang rumit. Namun, ada beberapa hal yang dianjurkan untuk merawat Mesin cuci Anda agar kualitas Mesin cuci tetap terjaga. Sebelumnya, pastikan untuk : 1.
Page 12 Bersihkan laci dengan meletakkannya di bawah siraman air hangat lalu lap dengan kain kering. Jangan membersihkan dengan menggunakan cairan pelarut. Gunakan sarung tangan atau sikat yang sesuai untuk menghindari sentuhan dari sisa deterjen didalam drawer dengan kulit anda ketika proses pembersihan. Masukkan kembali drawer ke tempatnya setelah di bersihkan dan pastikan terpasang dengan benar dan mantap.
Page 13 terdapat di dalam filter telah terangkat. Pasang kembali filter ke tempatnya dengan cara memutarnya searah jarum jam sampai dengan mengunci pada posisi semula. Membersihkan Bersihkan filter pemasukkan air secara berkala filter atau jika waktu pengisian air sudah terlalu lama. pemasukkan air Tutup keran air kemudian lepaskan selang pemasukan dengan...
Page 14 Jangan gunakan kabel listrik atau steker yang telah rusak dan juga steker tidak dapat menancap pada stop kontak. Jika ada kerusakan pada kabel listrik maka segera hubungi ke Service Center MODENA untuk dilakukan pergantian. Pergantian kabel listrik haruslah dilakukan oleh tenaga yang berpengalaman dan sangat mengerti akan kelistrikan.
Page 15 listrik dikarenakan akan bisa menyebabkan bahaya yang bisa merugikan diri sendiri dan orang lain. Jangan biarkan kabel daya terjepit/tertindih oleh unit itu sendiri atau oleh benda-benda yang berat. Jangan membengkokkan/menekuk kabel daya secara berlebihan. Jika kabel rusak atau mengelupas, dapat menyebabkan api dan kejutan listrik. Kaca pada pintu mesin cuci mungkin panas ketika program dengan suhu yang tinggi digunakan.
Page 16 Apakah deterjen yang digunakan terlalu banyak ? Busa Melimpah dari Campur satu sendok makan pelembut dengan 1/2 liter air kemudian laci deterjen masukan kedalam kotak deterjen pencucian utama. Cucian tetap basah Busa yang berlebihan mungkin terjadi dan system penyerapan busa pada akhir program otomatis diaktifkan karena terlalu banyak menggunakan deterjen.
Page 17 MODEL WF 720 WF 620 Jenis mesin cuci Front Loading Front Loading Kapasitas mencuci (kg) Kecepatan peras (rpm) 1200 1000 Warna Putih(W) Putih(W) Bagian 9 : Spesifikasi Bahasa Indonesia...
Page 18 Bahan dari drum cuci dalam Stainless Stainless Jumlah program cuci (+ kering) 11 + 3 Optional 11 + 3 Optional Layar display Program pencuci tabung (Self Clean) Pengatur suhu air Program cuci cepat (Quick Wash) Program ekstra bilas Program tanpa peras Pengunci program (Child Lock) Kunci pengaman pintu otomatis Daya pencucian dengan air dingin (watt) *...
Page 19 Tindakan mencuci normal Temperatur cuci max. 95 °C Tindakan mencuci lembut Temperatur cuci max. 60 °C Pencucian dengan tangan Temperatur cuci max. 40 °C Jangan dicuci Temperatur cuci max. 30 °C Pemutih Pemutih klorin dapat digunakan Jangan diberikan pemutih Disetrika Dapat disetrika sampai dengan Dapat disetrika sampai dengan 200 °C...
Page 20 Minuman Alkohol : Bersihkan dahulu bahan dengan air, lalu gunakan cairan water-glycerine dan bilas dengan cairan vinegar-water. Noda Darah : Rendam bahan selama 30 menit di dalam air dingin. Gunakan cairan ammonia untuk menghilangkan noda. (4 liter air – 3 sendok makan ammonia) Semir Sepatu : Tanpa merusak bahan, hilangkan noda secara hati-hati dan kucek dengan sabun deterjen.
Page 21 Noda Rumput : Kucek noda dengan sabun deterjen. Jika memungkinkan, gunakan pemutih. Untuk bahan wool gunakan alcohol untuk hasil yang baik. Noda Minyak / Lemak : Gosok noda dan kucek dengan sabun deterjen. Kemudian cuci bahan dengan air hangat. Cat : Gunakan thinner untuk menghilangkan noda.
Page 23 INSTRUCTION AND GUIDE TO USE MODENA WASHING MACHINE Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
Page 24: Table Of Contents
CONTENTS PAGE. • Introduction • Part 1 : Parts Name • Part 2 : Understanding Control Panel • Part 3 : First Step Before Installation • Part 4 : Installation • Part 5 : How to Use • Part 6 : Maintenance •...
Page 25: Part 1 : Parts Name
Part 1 : Parts Name * Features and accessories are depended on product series. Part 2 : Understanding Control Panel WF 620 & WF 720 Control Panel Description 1. Washing time digital display 2. Temperature 3. On going process indicator lamp 4.
Page 26: Part 4 : Installation
Part 3 : First Step Before Installation When the installation is ready, make sure that the power supply has fuse whose specification is 15A, 220V, 50 Hz. When the heating function is used, maximum current of washing machine is 10A. Make sure the power supply (current, voltage, and cable) fills the requirement to operate this appliance on normal load.
Page 27 2. Leg adjustment For stable operation, place the washing machine on flat surface. Your washing maching is equipped with legs that can be adjusted. If the floor surface is not flat, loosen the leg bolts manually by hand and adjust the height of the legs so that the washing machine is stable.
Page 28: Part 5 : How To Use
4. Connecting with electricity Make sure the voltage used is 220 volts and 50 Hz. Insert the power cord to the socket that is connected to the ground. Avoid using extension cables, adapters and multiple sockets. Attention! Before operating the machine, it is suggested to check things as follows: Is the wasing machine door closed correcty? Is the water faucet opened? Is the drain hose placed correctly?
Page 29: How To Operate
Pull the detergent drawer. Put detergent and softener before starting the washing program For the pre wash and main wash is recommended to use a detergent that has recommended its use for the front opening washing machine (front loading) and follow the instructions for using the detergent as stated on the packaging.
Page 30 Intensive You can wash your durable and heavily soiled clothes on this program. In this program, your clothes will be washed for a longer time and an extra rinse cycle will be made compared to the “Cottons” program. You can use it for your heavily soiled. Quick wash This program is used to shorten the washing time.
Page 31 Start the washing program For choosing the program please follow below steps: 1. Connect the cable to power supply. 2. Choose the program by rotating program knob.. 3. Adjust the spin speed and another additional program if it is wanted. 4.
Page 32 Part 6 : Maintenace MODENA washing machine specifically designed for long term use so that it does not require complex treatment. However, there are some matters that are recommended to care your washing machine so the quality of the washing machine is maintained.
Page 33 Empty the water If the washing machine can not work normally or the in emergency power outages when the washing machine is working and there is the rest of the water in the tube washing machine, then to empty the remaining water follow the procedures below: Turn off the water faucet and turn the Cycle button to OFF position.
Page 34 featured with Drum Cleaning programme, Cottons-90 programme and select Additional Water Extra Rinse auxiliary functions as well. Run the programme without any laundry in the machine. Before starting the programme, put max. 100 g of powder anti-limescale into the main wash detergent compartment). If the anti- limescale is in tablet form, put only one tablet into compartment main wash.
Page 35: Part 7 : Precaution Action
Do not use damaged power cord or plug, especially if the plug cannot fit to the outlet. If there is damage the power cord immediately contact to the Service Center MODENA to do the replacement. Replacement power cord must be done by experienced personnel and understand about electricity. Never replace the power cord itself, due to the dangers that could lead to harm themselves and others.
Page 36: Part 8 : Troubleshooting
Part 8 : Troubleshooting Machine may have switched to self protection mode due to an Program cannot infrastrcture problem(such as line voltage, water pressure, etc). started or selected. Reset your machine by pressing ’Start/pause’button for 3 second. Machine might be standing unbalanced. Adjust the feet to level the machine.
Page 37 If there is error code on digital display, below is the meaning: Problem Code Description Solution The door lock is not perfect Please make sure that the door is perfectly closed. If there is still problem, please contact the service center. Water supply is not normal Check if water supply is active.
Page 38: Part 9 : Specification
Part 9 : Specification MODEL WF 720 WF 620 Type Front Loading Front Loading Capacity (kg) Spin speed (rpm) 1200 1000 Colour White White Inner drum material Stainless Stainless Number of washing program (+ drying) 11 + 3 Optional 11 + 3 Optional Display Self clean Temperature adjustment...
Page 39 Appendix 1 : International Textile Care Label (ITCL) Notice the wash code symbols on clothing labels attached. In caring your clothes, preferably before washing by the machine need to pay attention to the wash code symbols on the label attached to your clothing, while the description is outlined below: Normal wash action Washing temperature max.
Page 40 Appendix 2 : Helpful Instructions in Removing the Stains Stain removal instructions below are approximate and can only be used on clothing / materials that can be washed. Alcoholic Beverages : Clean up material with water first, then use the liquid and rinse water-glycerine with a vinegar-water liquid.
Page 41 Eggs stain: If the stain hardens, scrub and remove stains with a soft cloth. Then rub with detergent and rinse with cold water. Grass stain: Rub stain with detergent. If possible, use bleach. For wool , use alcohol for good results.

This manual is also suitable for:

Wf 720 Wf 620
