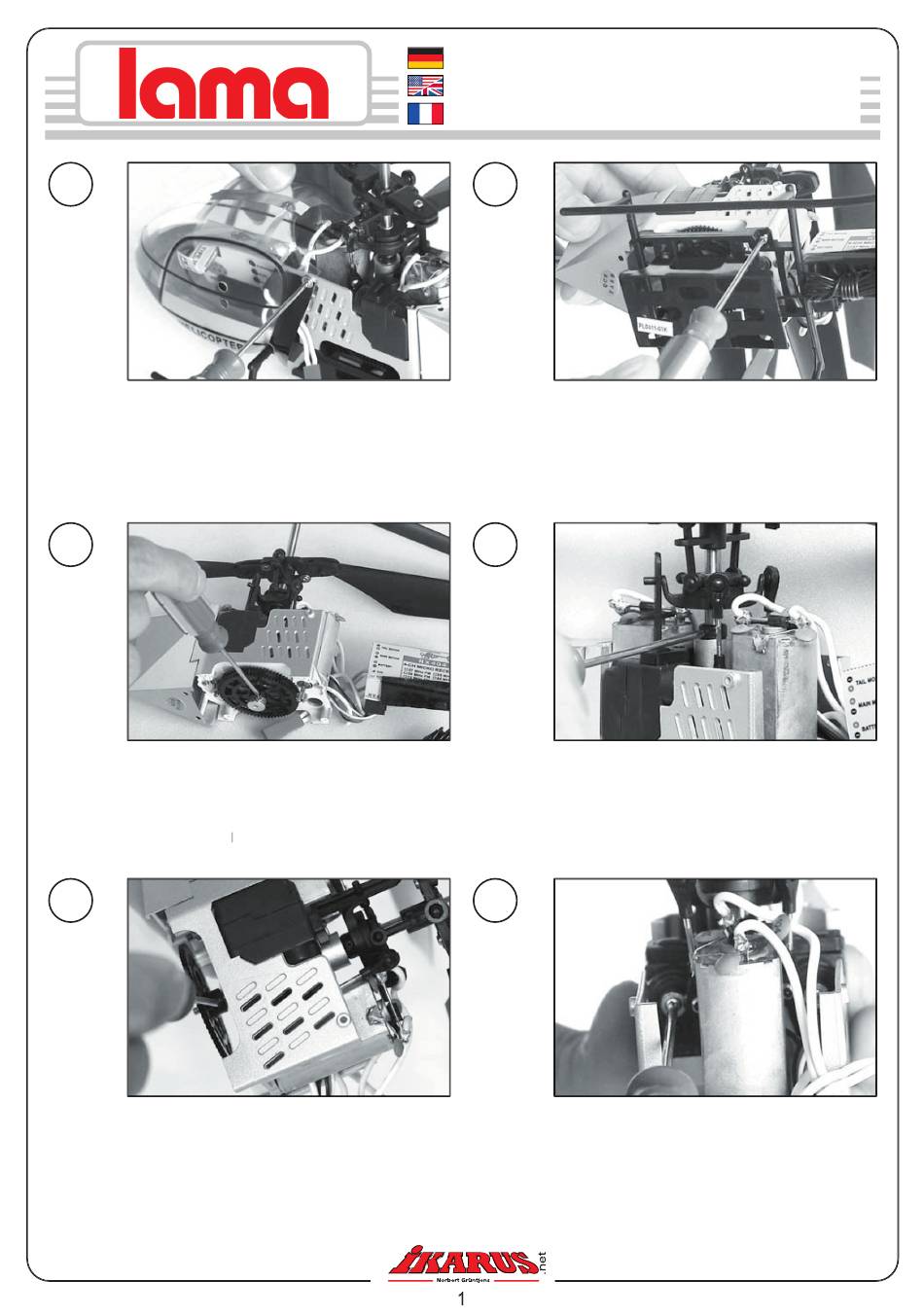

1.
Lösen Sie die beiden Schrauben, die die Kabinenhaube am
Chassis fi xieren und nehmen Sie die Haube ab.
Unscrew the two screws in the left and right of the canopy
respecktively and take down the canopy.
Devisser les deux vis de fi xation de la verrière pour enlever la
verrière.
3.
Lösen Sie die Schraube, die das untere Getriebezahnrad an
der Hauptrotorwelle fi xiert und streifen Sie es ab.
Unscrew the screw that tightens the main gear and take down
the lower gear.
Desserrer la vis qui maintient la couronne inférieure sur l'axe de
Desserrer la vis qui maintient la couronne inférieure sur l'axe de
Desserrer la vis qui maintient
rotor principal et retirez-la.
5.
Drücken Sie von oben auf die Rotorwelle, um das
verbliebene Zahnrad nach unten zu schieben. Lösen Sie so
die Befestigungsschraube am Zahnrad.
Press the lower main blades downward to drop the screw of the
lower gear; unscrew the screw in the upper gear and take down
the upper gear.
Par le dessus, appuyer sur l'axe du rotor principal, pour abaisser
la dernière couronne.
rotor principal, pour abaisser

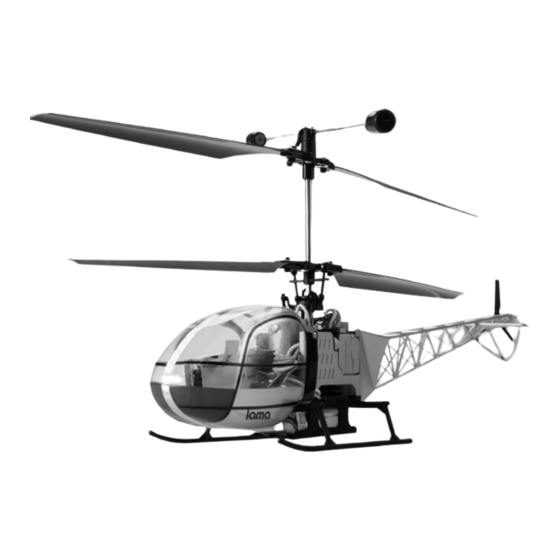

Montageanleitung für Alu-Tuningteile Lama
Upgrade instruction Tuning parts for Lama
Notice de montage des pièces Tuning Alu Lama
2.
Lösen Sie die vier Schrauben auf der Unterseite des Hub-
schraubers, um das Landegestell entfernen zu können.
Unscrew the four screws in the skid landing and take down the
skid landing.
Devisser les quatre vis sur le dessous de l'hélicoptère pour
pouvoir enlever le train d'atterrissage.
4.
Lockern Sie die beiden Schrauben des Befestigungsrings
zwischen den Motoren an der Hauptrotorwelle.
Loosen the screw in the lock sleeve.
Desserer les deux vis de la bague d'arrêt de l'axe du rotor
principal, qui se situe entre les deux moteurs.
6.
Lösen Sie die Schraube am Servo und nehmen Sie den
Servoarm ab.
Unscrew the fi xing screw in the servo and take down the servo
bellcrank.
Devisser la vis de fi xation du palonnier du servo et retirer le
palonnier.
180907
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for iKarus lama
Summary of Contents for iKarus lama
- Page 1 Montageanleitung für Alu-Tuningteile Lama Upgrade instruction Tuning parts for Lama Notice de montage des pièces Tuning Alu Lama Lösen Sie die beiden Schrauben, die die Kabinenhaube am Lösen Sie die vier Schrauben auf der Unterseite des Hub- Chassis fi xieren und nehmen Sie die Haube ab.
- Page 2 Trennen Sie die Taumelscheibenführung von der Taumel- Der demontierte Hubschrauber. scheibe und ziehen Sie das Rotorwellenset aus dem Rumpf. The dissembled profi le. Properly Separate the swashplate guide frame from the swash- L’hélicoptère démonté. plate and take down the hollow shaft set. Désolidariser le guide du plateau cyclique du plateau cyclique, et retirer l’ensemble rotor du fuselage.
- Page 3 Befestigen Sie den oberen Befestigungsring genau wie in Setzen Sie das untere Zahnrad auf die innere Rotorwelle und Abb. 12. drehen Sie es, bis die Bohrung der Befestigungsschraube auf das abgefl achte Stück der Rotorwelle sitzt. Drehen Sie Make the hole of the lock sleeve aim at that of the holllow shaft die Schraube fest.
- Page 4 Lösen Sie die Befestigungsschrauben, die die Original-Rotorblätter in den alten Blatthaltern befestigt haben und montieren die Rotorblätter in gleicher Reihenfolge und Symmetrie an den neuen Blatthaltern. Remove the original main blades from the old main blade holders and mount them on the new ones and then tighten the screw. Retirer les vis de fi...
