Bauanleitung · Building Instructions · Notice de montage
Bausatz ohne Motor · Kit without motor · sans moteur
ARF ohne Motor · ARF without motor · sans moteur
Ikarus Modellflugsport, Inh. Norbert Grüntjens
Im Webertal 22 · 78713 Schramberg-Waldmössingen
Tel. 0 (049)74 02 / 92 91 90 · Fax 0 (049)74 02 / 92 91 50
info@ikarus.net · www.ikarus.net
Hotline: (1,24 €/Min.) 0 (049)190-79 50 20
# 6051001
# 6051002

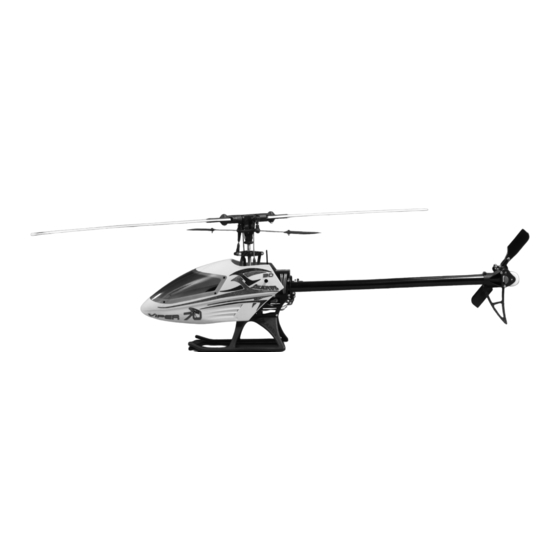

VIPER 70
# 6051001
# 6051002 ARF
6059001-0606
Advertisement
Related Manuals for iKarus VIPER 70 Series
Summary of Contents for iKarus VIPER 70 Series
- Page 1 Ikarus Modellflugsport, Inh. Norbert Grüntjens VIPER 70 Im Webertal 22 · 78713 Schramberg-Waldmössingen Tel. 0 (049)74 02 / 92 91 90 · Fax 0 (049)74 02 / 92 91 50 # 6051001 info@ikarus.net · www.ikarus.net Hotline: (1,24 €/Min.) 0 (049)190-79 50 20 # 6051002 ARF Bauanleitung ·...
- Page 2 Einleitung 1. Vielen Dank für Ihre Kaufentscheidung. Wir haben dieses Produkt sorgfältig zusammengestellt und es verschiedenen Kontrollen unterworfen. Prüfen Sie den Bausatz nach dem Erhalt dennoch unverzüglich auf Vollständigkeit und einwandfreien Zustand der Komponenten. Bitte haben Sie Verständnis dafür, daß wir Reklamationen zu einem späteren Zeitpunkt nicht annehmen können. 2.
- Page 3 We guarantee that this product is free of manufacturing defects in material and workmanship according to the cur- rent ”IKARUS Business Terms“. No claims will be accepted for failure due to a crash, incompetent handling, alter- ations, lack of maintenance and incorrect or commercial use. Direct or subsequent damage claims are not accepted.
- Page 4 Introduction 1. Merci beaucoup pour cette ’initiative d’achat. Nous avons soigneusement conçu ce produit et à subit de nombreux tests. Vérifier lors de l’acquisition de ce kit la présence de toutes les pièces nécessaires et de leur état. Comprenez que nous ne prendrons en compte aucune réclamation ultérieure. 2.
- Page 5 Einleitung · Introduction · Introduction 7. Abkürzungen Um „Schreibkram“ zu vermeiden, haben wir uns eine Reihe von Abkürzungen einfallen lassen: To avoid unnecessary text we are using special pictographs: Abbreviations Afin déviter du texte inutile, nous vous mettons à dispositions quelques pictogrammes: Abréviations Ihre besondere Aufmerksamkeit ist Verwenden Sie Schraubensicherungslack...
- Page 6 Das Chassis · The Chassis · Le Châssis 1 x 6053006 Motorlagerplatte Die Welle muss bündig mit der Unter- 6053020 Motor/gear base plate kante der Motorlagerplatte sein. Support moteur The shaft needs to be flush with the 1 x 6053007 Getriebestufe 1 bottom side of the base plate.
-
Page 7: Table Of Contents
Das Chassis · The Chassis · Le Châssis 6053010 1 x 6053012 Rotorwelle Main shaft 6053012 Axe de rotor 1 x 6053010 Haltering Rotorwelle Main shaft collar Bague de maintien d’axe 2 x 67574 Madenschraube M 3 x 4 67574 Set screw M 3 x 4 Vis sans fin M 2 x 4 1 x 6053054... - Page 8 Das Chassis · The Chassis · Le Châssis 1 x 6053001 Akkuhalter Battery holder Support d’accu 4 x 6053016 IB-Schraube M 2 x 6 AH Screw M 2 x 6 Vis M 2 x 6 1 x 6053017 IB-Schraube M 2 x 20 AH Screw M 2 x 20 Vis M 2 x 20 2 x 6053018...
- Page 9 B. Kugelgelenkzange Best. Nr. 67958! Clip on the ball connectors # 67564, 67565 only with a suitable tool, such as the IKARUS Ball Link Pliers # 67598, otherwise you will ruin the ball connectors! Pour clipser les chapes à boules Réf 67564 et 67565 n’utilisez qu’un outil approprié, telle que la pince IKARUS...
- Page 10 Der Hauptrotorkopf · The Main Rotor Head · Tête de rotor principale 67581 2 x 6053033 Blatthalter 67569 Blade holder Support de pale 6053033 1 x 6053034 Lagerung Hillerstange Flybar center hub Mécanisme de la barre de Hiller 67569 2 x 6053036 Zentralstück Rotorkopf 67632 Rotor head center hub...
- Page 11 Der Hauptrotorkopf · The Main Rotor Head · Tête de rotor principale noch nicht festziehen! Do not tighten yet! Ne pas encore serrer! 6053075 6053037 2 x 67582 Mutter M2 Nut M2 Ecrou M2 2 x 6053037 Hillerbrücke X: der Abstand zwischen Hiller bridge Kompensatorhalter und 6053051...
-
Page 12: Madenschraube M 3 X 3
Der Hauptrotorkopf · The Main Rotor Head · Tête de rotor 6053038 68305 67565 67475 67465 4 x 67565 Kugelkopf, lang 67565 Ball connector, long Chape à boule 6053042 2 x 67475 Paddelgewicht Flybar weight 6053042 Masselotte de la barre de Hiller 4 x 68305 Madenschraube M 3 x 3 Set screw M 3 x 3... - Page 13 Das Heck · The Tail · Tube de queue Der Riemen läßt sich einfach durch das Heckrohr There is an easy way to feed the belt through the tail La courroie se laisse introduire facilement dans le tube de führen, wenn Sie den Riemen vorübergehend mit boom.: attach the antenna tube with a piece of tape to queue: attachez à...
-
Page 14: Ib-Schraube M 2 X 20
Das Heck · The Tail · L’anticouple Montieren Sie nun das Heckgehäuse zusammen. 1 x 6053061 Heckgehäuse, links + rechts Now assemble the tail gear system. Tail gear housing, Assemblez le mécanisme d’anticouple right & left half Support gauche et droite 67564 1 x 6053065 Heckriemenrad... - Page 15 Graisser le roulement 2 x 6053075 IB-Schraube · AH Screw · Kugellager bündig sein. avec de la graisse spéciale (Réf 67959 Ikarus). Vis Allen The tail shaft should be flush with the M 2 x 8 ball bearing.
- Page 16 Das Heck · The Tail · La Queue Die Servoplatte sollte bei gespanntem Riemen 1 x 67574 Madenschraube M 3 x 4 etwa mittig in den Langlöchern montiert sein. Set screw M 3 x 4 The servo mounting plate should be centered in the Vis sans fin M 3 x 4 6053056 elongated mounting holes when the belt is tightened.
- Page 17 Einbau der Servos · Installation of the Swash Plate Control Servos · Installation des servos Servomontage: Schrauben Sie zunächst je eine Mes- Servo assembly: First screw one brass ball each to the 3 x 67583 Mutter M 2 selbstsichernd singkugel an den Servoarmen fest. Je nach Servo- servo arms.
- Page 18 Gestänge · Pushrods · Tiges de commande Rollgestänge lang Montieren Sie nun die Nick- und Rollgestänge. Roll pushrod, long Schrauben Sie dazu die Kugelpfannen auf die Gewindestangen. Orientieren Sie sich an den Longueur de la tige Nickgestänge nebenstehenden Maßangaben. Je nach Servo variie- de roulis Rollgestänge Forward/aft pitch...
- Page 19 6053044 67581 6053052 Wuchten der Blätter · Balancing the blades · Equilibrage des pales IKARUS Rotorblattwaage # 631080 IKARUS Blade Balancer Balancieren Sie die Blätter aus. Verwenden Sie far- Balance the blades accurately. Use a colored self adhesi- Equilibrez les pales en utilisant du ruban adhésif de couleur...
- Page 20 Elektronik + Kabinenhaube · Electronics and Canopy · Electronique et cabine 67605 Schaumstoff Double-sided Foam Tape Adhésif double face Gyro Empfänger Gyro Receiver Gyroscope Récepteur 67631 1 x 6053076 Klettkabelbinder Hook and loop strap 6053076 Support de bulle 2 x 67605 IB-Schraube ·...
- Page 21 Der Spurlauf · Blade Tracking · Réglage du Tracking Vergessen Sie nicht Ihre Sicherheit: Machen Sie Do not forget your safety! Perform the following task at Pensez toujours à votre propre sécurité : effectuez les essais diese Arbeiten ausschließlich auf dem Flugplatz. the model airfield ONLY! suivant sur votre terrain, et tenez vous à...
- Page 22 Die Kontroll-Funktionen · The Control Functions · La tête de rptpr Die Senderauslegung mag jeder Pilot für sich selbst The transmitter setup (mode) may vary to the pilots pre- Les réglages de l’émetteur peuvent varier en fonction du entscheiden. Die Grundfunktionen sind jedoch stets ferences.
- Page 23 L’école de pilotage Avions/Hélicoptères ’Ikarus existe depu- Die IKARUS Modell-Helikopter und -Flugzeug Schu- area. is plus de 25 années et vous prose des cours de pilotage le besteht seit 25 Jahren und bietet ausgewogene adaptés à...
- Page 24 Erste Flugmanöver · First Flight Maneuvers · Premier vol Das Geheimnis des Helikopter Piloten ist nicht die The secret of successfully flying model helicopters is not Le secret des bons pilotes d’hélicoptères ne réside pas dans natürliche Begabung, sondern Übung und Praxis. so much a natural talent, but practice.
- Page 25 Explosionszeichnung · Exploded Drawing · Vue Eclatée 6053060 6053048 67574 67583 67542 67564 67567 6053048 6053016 67544 67644 6053065 67566 67643 67549 6053054 67642 6053047 6053066 6053075 67574 68305 6053059 67567 67564 67576 6053064 6053061 6053113 6053063 6053061 6053058 67574 6053016 6053113 6053017...
- Page 26 Explosionszeichnung · Exploded Drawing · Vue Eclatée 6053044 6053052 6053038 1 Paar 68305 6053033 67564 67569 6053036 67534 6053075 6053037 67475 6053046 6053048 67515 6053046 6053042 67578 6053041 67583 6053035 6053034 6073112 6053025 6053047 6053051 67632 67527 67569 6053021 6053016 67582 67565 6053026...
- Page 27 Ersatzteilliste · Replacement Part List · Pièce détachées Best.-Nr. Beschreibung Verpackungseinheit Best.-Nr. Beschreibung Verpackungseinheit Best.-Nr. Beschreibung Verpackungseinheit Best.-Nr. Beschreibung Verpackungseinheit Item No. Description Quantity Item No. Description Quantity Item No. Description Quantity Item No. Description Quantity Réf. N° Description Quantité Réf.
- Page 28 Conditions de garantie Nous offrons une garantie de 24 mois pour le produit IKARUS. La date du ticket de caisse est la date du début de la garantie. D’éventuelles réparations ne prolongent pas cette durée. Si pendant cette période, des défauts matériels ou de fabrication ainsi que des ratés au niveau fonctionnel surviennent, nous les réparerons.
