www.ikarus.net

Montageanleitung

Technische Daten:

Länge: 450mm

Breite: 250mm

Höhe: 215mm

Durchmesser Duct: 130mm

Gewicht fahrfertig: 495g

Inhalt Dragstair ARTR #4022001:

fertig montiertes Dragstair 1:10

Race-Hovercraft aus Acropor® mit

eingebauten Hochleistungshub und

-schubmotoren und Lenkservo

Inhalt Dragstair RTR #4022003 zusätz-

lich zur ARTR Version:

6-Kanal Empfänger 40MHz und 15A-

Regler eingebaut

3-Kanal Sender 40MHz schon bereit

für F1-Modus mit getrennter Schub-

und Hubsteuerung

Hochleistung Li-Po Antriebsakku

2s1p 7,4V 1200mAh

12V Li-Po Ladegerät

Assembly instructions

Speciﬁ cations:

Length: 450mm

Width 250mm

Height: 215mm

Duct diameter: 130mm

Weight ready to run: 495g

Content Dragstair ARTR#4022001:

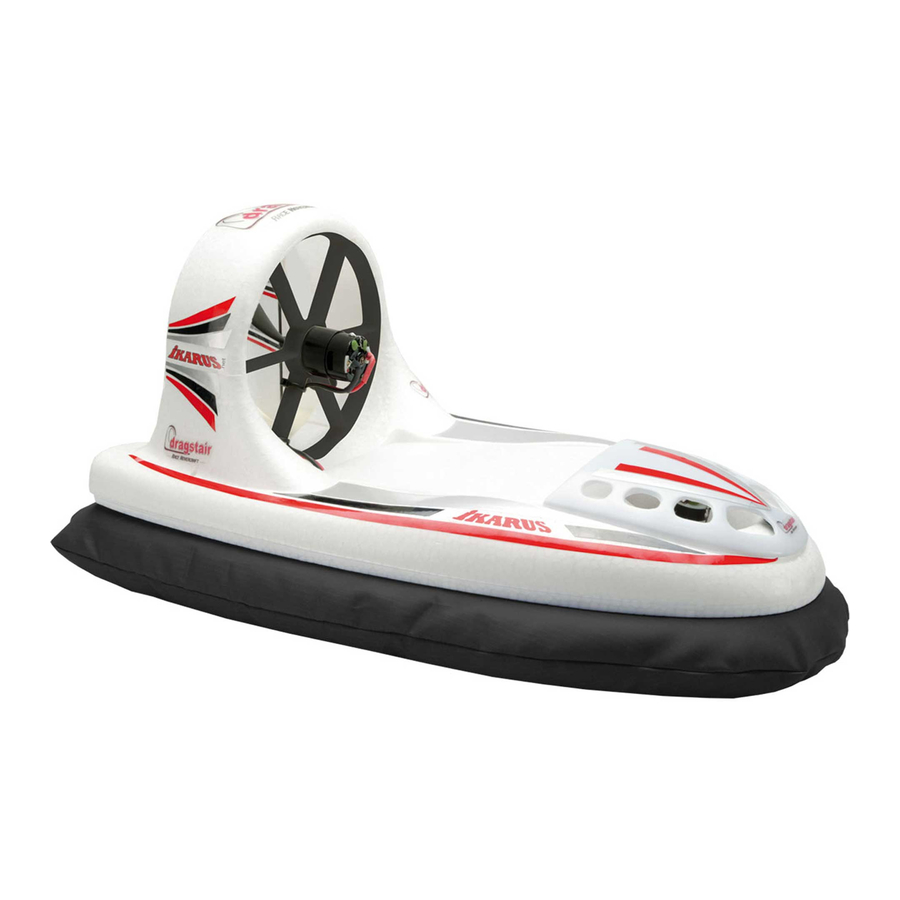

Dragstair 1:10 scale Race-Hovercraft

made of Acropor®, ready-built, rudder-

servo, lift- and pushmotor already in-

stalled.

Additional content Dragstair RTR

#4022003

6-channel 40 MHz receiver and 15A-

ESC already installed.

3-channel 40MHz transmitter ready

for formula 1 mode with seperate lift

and thrust regulation

2s1p 7,4V 1200mAh li-po battery

12V li-po charger

Dragstair Race-Hovercraft RTR / ARTR

# 4022001 - 4022003

Notice de montage:

Caractéristiques techniques :

Longueur:

450 mm

Largeur:

250 mm

Hauteur:

215 mm

Diamètre hélice: 130 mm

Poids total:

495 grs

Contenu Dragstair ARTR # 4022001:

Dragstair Race-Hovercraft 1 :10,

terminé, monté, en Acropor avec mo-

teurs et servo de direction montés

Contenu Dragstair RTR # 4022003,

en complément à la version ARTR :

Récepteur 6 voies 40 MHz et varia-

teur 15A montés

Emetteur 3 voies 40 MHz déjà équi-

pé pour le mode F1 avec commande

séparée du coussin d'air et de l'hélice

propulsive

Accu de propulsion LiPo 2S1P, 7,4V,

1200 mAh

Chargeur LiPo 12V

Need help?

Do you have a question about the Dragstair and is the answer not in the manual?

Questions and answers

Summary of Contents for iKarus Dragstair

Page 1 Dragstair Race-Hovercraft RTR / ARTR # 4022001 - 4022003 Montageanleitung Assembly instructions Notice de montage: Technische Daten: Speciﬁ cations: Caractéristiques techniques : Länge: 450mm Length: 450mm Longueur: 450 mm Breite: 250mm Width 250mm Largeur: 250 mm Höhe: 215mm Height: 215mm...
Page 2 Gashebel an und schliessen Sie anschliessend den Akku am Modell an. Ein kurzes Zucken der Motoren zeigt Betriebsbereitschaft. Nachdem Sie nun kurz die Lenkung überprüft haben können Sie losschweben. Anschlusschemata und Tuningmaßnahmen RTR Version Formula 2 Die RTR-Version des Dragstair wird in der sogenannten Formula 2 Variante Batt # 4023035...
Page 3 Schürze zu benutzen, da diese sonst viel Wasser aufnimmt. Austauschschürzen erhalten Sie bei Ihrem Fachhändler oder über unsere Webseite www.ikarus.net Zum Wechsel der Schürze müssen Sie zunächst die 2 Nylonschrauben auf der Rumpfunterseite am Bremspad lösen und die Rumpfober- und unterseite trennen.
Page 4 Luftstrom am Ruder, desto stärker die Lenkwirkung. Mit einem 2S Akku ist der Dragstair bereits sehr flott und es können Geschwindigkeiten von bis zu 40 km/h erreicht wer- den. Vorraussetzung ist viel Platz zum Beschleunigen und ebenso viel Platz zum langsamen Abbremsen des Hovercrafts.
Page 5 1. Fernsteuerung HC-Control Antenne , muss im Betrieb voll ausgezogen sein. LEDs , überwachen den Ladestand der ein- gelegten Senderbatterien/Akkus. Bei vollen Batterien leuchten sowohl die rote als auch die grüne LED, sobald die Spannung nachläßt leuchtet nur noch die Rote LED, Die Batterien sollten jetzt ersetzt, Drehregler bzw die Akkus geladen werden.
Page 6 2. Das Ladegerät „Li-Po Charger 2S“ Anschluss am Lade- gerät Verbinden Sie zunächst das Ladegerät mit der Stromquelle und stecken Sie erst danach den Akku an. Während des Ladevorgangs leuchtet die LED rot, wenn der Akku voll ist, wechselt die Farbe auf grün.
Page 7 4. Sicherheitshinweise für den Betrieb von RC Hovercraft-Modellen Diese Hinweise sowie die Montage- und Betriebsanleitung müssen vor der Inbetriebnahme des Modells sorgfältig und voll- ständig durchgelesen werden! Hovercraft-Modelle sind kein Kinderspielzeug. Für den Bau und insbesondere den anschließenden Betrieb sind Sach- kenntnisse erforderlich.
Page 8 5C – Für höchste Kapazität und lange Lebensdauer 6C – Ein möglicher Kompromiss zwischen hohen Entladeströmen und Lebensdauer 7C – möglich für kurzzeitige Anwendung, wenn sehr hohe Ströme benötigt werden Wann immer möglich, sollte durch gezieltes „Gaswegnehmen“ die mittlere Strombelastung der Zelle verringert werden. Wenn Sie einen bestehenden Antrieb auf LiPoly-Zellen umrüsten wollen, sollten Sie hier genau auf die Anpassung achten.
Page 9 Zerlegen Sie den Akku nie. Der Akku beinhaltet einen Sicherheitsmechanismus und Schutzvorrichtung um Gefahr zu ver- hindern. Werden diese beschädigt, kann Hitze, Feuer oder eine Explosion verursacht werden. Halten Sie den Akku stets fern von Hitze (Feuer, Heizgeräten, direkter Sonne, aufgeheizten in der Sonne parkenden Autos), Hohe Temperaturen können Erhitzung des Akkus, Explosion und Feuer verursachen.
Page 10 ARTR version. (Also take a look at the diagrams below showing the different options). Your Dragstair will be ready to run as soon as your battery is charged. First switch on the transmitter, with the throttle stick at its minimum then connect the battery to the electronic speed controller (ESC).
Page 11 New skirts will be available on our website www.ikarus.net or from your hobby-shop. First you have to remove the 2 nylonscrews in the brake pad on the bottom plate. Seperate the upper and lower hull (Picture 2) The skirt ist fixed with double-faced adhesive tape to both sides of the lower hull.
Page 12 The more power on the thrust engine, the more steering you will get. In the standard configuration with its 2s 7.4V li-po battery the Dragstair hovercraft can reach up to 25mph (40km/h), so you will need a spacious area to accellerate and brake your hovercraft.
Page 13 1. HC-Control transmitter Antenna , make sure the antenna is fully extracted during operation. LEDs are monitoring the state of charge of the inserted batteries. When the batteries are full the red as well as the green LEDF will light up. As soon as the voltage drops below a save value only the red LED will light up.
Page 14 2. Charger „Li-Po Charger 2S“ Connect to the charger plug First connect the charger with the current sour- ce and afterward the batterie with the charger. During charging process the LED will light red, changing to green as soon as the batterie is full again.
Page 15 4. Attention!! Safety instructions on how to operate an RC Hovercraft model Before operating the model you need to carefully and completely read these instructions as well as the building and operation manual! Hovercraft models are not a children’s toy. Mistakes and carelessness during assembly and subsequent operation can lead to serious damage to persons and property.
Page 16 5. Safety Notes for Lithium-Polymer Batteries Important Product Information Lithium-polymer batteries are the new generation batteries for RC sport. The energy density is three times higher than that of Ni-Cd batteries. These new cells are capable of supplying relatively high power in relation to the cell‘s capacity. Capacity and current: The given capacity is the capacity guaranteed by the manufacturer at 1C discharge.
Page 17 When using this battery, please take particular care of the following: Avoid any contact of the battery with damp or direct contact with water, sea water or any other liquid. If you cannot connect the battery directly to the charger or the equipment easily, do not use force to make a connection. If the battery is connected wrongly it will not be charged properly which can lead to a leakage of acid, overheating, explosion or even fire due to abnormal chemical reactions.
Page 18 Après avoir vériﬁ é le bon fonctionnement de la direction, vous pouvez commencer vos glissades. Schéma de branchement et Tuning Version RTR Formula 2 Le Dragstair RTR est livré en version Formula 2, ce qui signiﬁ e que les deux Batt # 4023035 moteurs sont commandés par un seul...
Page 19 Si vous évoluez souvent sur l’eau, il faut encore être plus vigilant à son étanchéité. Vous trouverez des jupes de rechange chez votre détaillant ou sur notre site www.ikarus.net Pour changer la jupe, il faut d’abord desserrer les deux vis nylon de la partie inférieure de la coque et séparer les deux parties supérieures et inférieures de la coque (Vue 2).
Page 20 Avec un accu 2S, le Dragstair est déjà très bien équipé, et des vitesses de l’ordre de 40 km/h peuvent être atteintes. Pour les accélérations il faut suffisamment de place, ainsi d’ailleurs que pour le freinage. A grande vitesse, et pour que le freinage soit efficace, il suffit de couper le moteur de gonflage du coussin.
Page 21 1. Emetteur RC HC-Control Antenne Del d’état de charge des batteries de l’émetteur. Lorsque les batteries sont pleines, les DEL vertes et rouges sont allumées. Lorsque la ten- sion devient trop faible, ne reste éclairée que la DEL rouge. Il faut remplacer les batteries Molette de réglage pour la troisième voies (option)
Page 22 2. Le Chargeuer Li-Po 2S Connection au chargeur Connecter toujours en premier le chargeur à l’alimentation puis ensuite la batterie au char- geur. Lorsque la batterie est en charge, la DEL rouge est allumée, lorsque l’accu est chargé, la DEL passe au vert. Avant de charger la batterie, prendre connaissance des mesures de sécurité...
Page 23 4. Attention!! Avertissements Une utilisation incorrecte de ce produit peut entraîner des dommages matériels ou corporels. • Ne pas démonter l’émetteur et le circuit électronique de réception du modèle. • Ne pas couper ou raccourcir les antennes de l’émetteur et du récepteur. Le faire réduit considérablement la portée du système de radiocommande.
Page 24 Instructions de sécurité pour les batteries en lithium-polymère Information importante sur le produit Les batteries en lithium-polymère représentent la nouvelle génération de batteries pour le sport RC. Leur densité énergétique est trois fois plus forte que celle des batteries NiCd. Ces nouvelles cellules sont à...
Page 25 Lorsque vous utilisez cette batterie, veuillez tenir compte en particulier de ce qui suit : Ne mettez jamais la batterie en contact avec l’humidité ou directement avec de l’eau, de l’eau de mer ou tout autre liquide. Si la batterie ne peut être reliée directement et facilement avec le chargeur ou l’équipement, n’établissez pas la liaison de force. Si la batterie est raccordée avec pôles, elle sera chargée avec pôles, ce qui peut causer un écoulement d’acide, un développement de chaleur, une explosion, voire un incendie en raison de réactions chimiques anormales.
Page 26 DECLARATION DE CONFORMITÉ SELON LA DIRECTIVE 1999/5/CE (R&TTE) Hiermit wird erklärt, dass das Produkt I hereby declare that the product Race Hovercraft Dragstair Je déclare par la présente que le produit Typ (Bezeichnung des Produkts, Type oder Modell, Los- oder Seriennummer)
Page 27: Warranty Terms
Conditions de garantie Nous off rons une garantie de 24 mois pour le produit IKARUS. La date du ticket de caisse est la date du début de la garantie. D’éventuelles réparations ne prolongent pas cette durée. Si pendant cette période, des défauts matériels ou de fabrication ainsi que des ratés au niveau fonctionnel surviennent, nous les réparerons.
