jablotron JA-60SP Quick Start Manual

Bezdrátový optický detektor kouře JA-60SP
Tento detektor reaguje na výskyt kouře požárním poplachem, jeho
využití je vhodné zejména v obytných částech domů a v prostorách se
zvýšeným nebezpečím požáru. Detektor reaguje na viditelný kouř
nebo na překročení teplotní meze.
K detekci kouře se využívá principu rozptylu infračerveného světla na
pevných částicích v optické komoře. Detektor velmi dobře reaguje na
viditelný kouř, vznikající doutnáním např. dřeva, papíru, textilu apod. Méně
vhodné použití, je detekce požárů a otevřených ohňů s malým vývinem
kouře a rychlým nárůstem teplot (líh apod.). Pro tento případ je detektor
vybaven pomocným teplotním senzorem aktivujícím poplach, pokud dojde
k překročení teploty v rozmezí 60 - 70°C. Poplachová informace je
předávána bezdrátově. Pro lokální varování má detektor zabudovanou
sirénu. Detektor provádí pravidelně autotest a hlásí svůj stav
kontrolním přenosem do systému.
Funkci detektoru lze ověřit stiskem testovacího tlačítka. Výrobek lze
navíc pohodlně testovat pomocí běžného dálkového IR ovladače
spotřební elektroniky.
Technické parametry
Napájení
Průměrná doba životnosti baterií
Komunikační dosah bezdr. přenosu
Proudová spotřeba
Citlivost detektoru
Detekční metoda
Detekce teplot 60 °C až 70 °C (dle rychlosti teplotního nárůstu)
Odolnost proti VF rušení
Akustický výkon sirény
Určeno pro prostředí
Rozsah pracovních teplot
Relativní vlhkost
Skladovací teplota
Krytí
Rozměry
podmínky provozování
prEN 14604, ČSN EN 54-7, ČSN ETSI EN 300 220, ČSN ETS 300 683
Jablotron s.r.o. tímto prohlašuje, že tento detektor JA-60SP je ve
shodě se základními požadavky
ustanoveními směrnice 1999/5/ES (NV č. 426/2000Sb).
Originál prohlášení o shodě je na www.jablotron.cz v sekci poradenství
Obsah dodávky:
Instalace
Detektor se montuje na strop min. 60 cm od stěny. Jeden detektor
je schopen pokrýt až cca 50 m
než 9 m použijte alespoň 2 detektory (na obou koncích).
Detektor není vhodné umisťovat:
• ve vrcholech půdních prostorů střech tvaru A a všude tam, kde
nedochází k přirozené termické cirkulaci vzduchu (výklenky apod.)
JA-60SP Bezdrátový optický detektor kouře
3 V (2 alkalické baterie AA)
12 měsíců
100 m (ve volném terénu)
µ
v klidu max.40 A (cca 1 rok provozu)
÷
m = 0,05 0,07 dB při 1 m/s
dle ČSN EN 54-7
optický rozptyl světla
95 dB/m A
vnitřní všeobecné
-10 °C až +55 °C
25 % až 85 %
-20 °C až +70 °C
IP 40 (ČSN EN 60 529)
φ
120 x 40 mm
ČTÚ GL 30/R/2000
a dalšími příslušnými
Detektor JA-60SP, 2x hmoždinka,
2x vrut a baterie 2 x 1,5V AA
3
volného prostoru. Pro chodby delší
• v prostorách prašných a velmi vlhkých (koupelny)
• v blízkosti ventilátorů a tepelných zdrojů
Postup montáže:
• vyberte vhodné a přístupné místo (s ohledem na roční výměnu baterií)

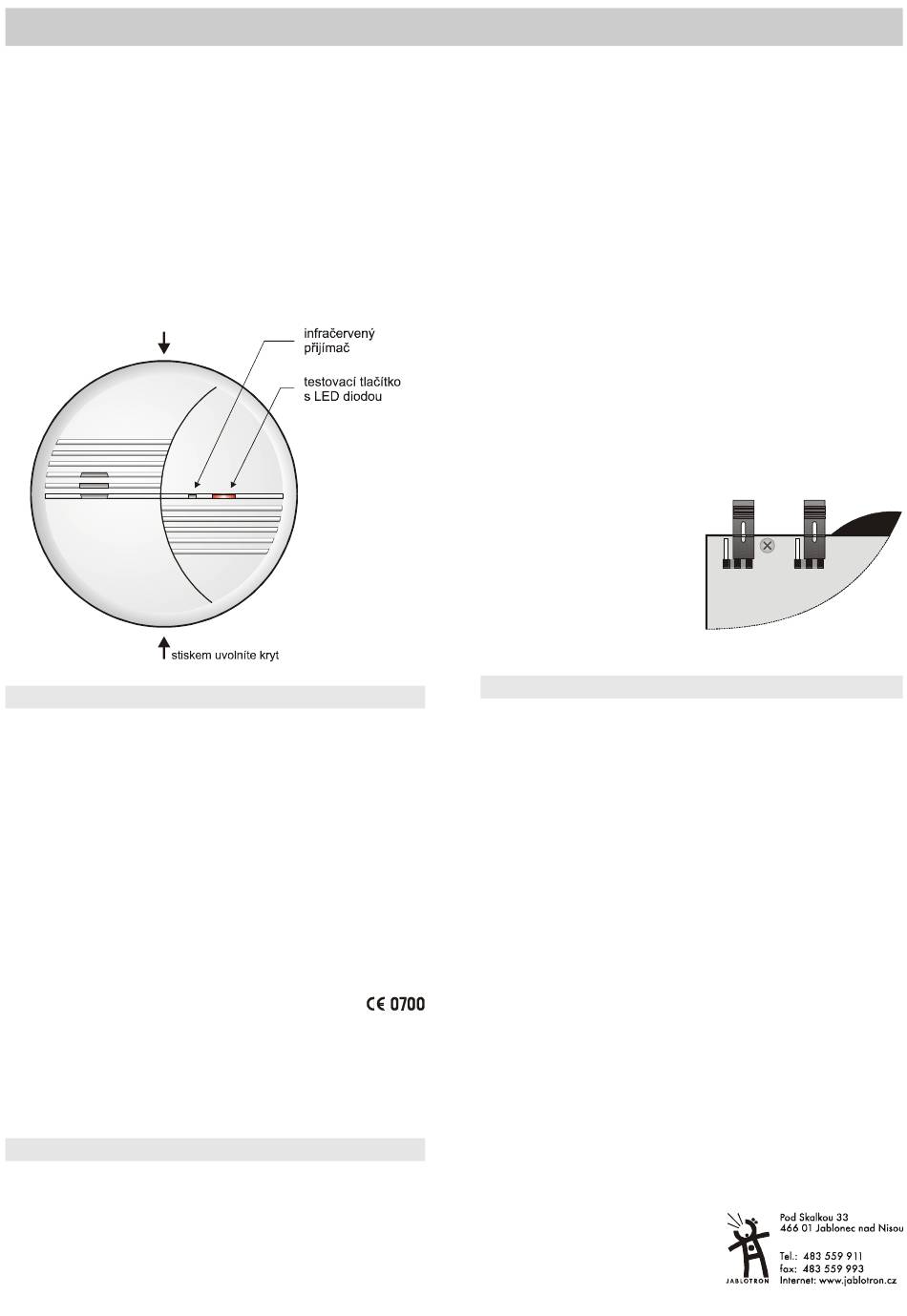

• otevřete detektor stiskem krytu z boku (kolmo k prolisům)
• pomocí 2 vrutů namontujte spodní díl na vybrané místo (plast se nesmí
dotažením vrutů deformovat) – rysky vyznačují směr prolisů víka
• před zapojením baterií (vytažením izolační pásky) si nejprve prostudujte
instalační manuál přijímací jednotky (ústředny) a přepněte ji do učícího
režimu
• po připojení baterií detektor vyšle signál, kterým se přihlásí do systému,
provede autotest a potvrdí připravenost akustickým signálem
• detektor nasaďte do namontovaného spodního dílu, dva ploché výstupky
slouží k navedení správné polohy
• přitlačte detektor tak, aby zapadly obě západky a zkontrolujte že detektor
dobře drží.
• zkontrolujte funkci detektoru stiskem testovacího tlačítka. Pokud je vše
v pořádku, ozve se do 5 vteřin poplachový signál, který je také bezdrátově
přenesen do přijímacího zařízení. Nezávisle na nastavení propojky
FIRE/INST je testovací signál přenášen vždy do smyčky INSTANT.
Popis nastavovacích propojek:
Poloha FIRE – poplach bude vyhlášen vždy, bez ohledu na to zda je
ústředna zajištěna. Vnitřní siréna je funkční.
Poloha INSTANT - vnitřní siréna je vyřazena, optická signalizace je
funkční a ústředna vyhlásí poplach
pouze pokud je přepnuta do
střežení. Toto nastavení je vhodné
v místech, kde se při běžném
provozu může objevit kouř (krbová
kamna apod.).
Pozor, je-li ústředna odjištěna a
detektor v režimu INSTANT, pak
nedojde k vyhlášení požárního
poplachu!
IR ON / OFF umožňuje vypnout te
ovladačem.
Normální provoz detektoru
Detektor provádí periodickou kontrolu připravenosti, kterou potvrzuje
slabým bliknutím signálky každých cca 60 sec. Připravenost detektoru
je též možno ověřit testovacím tlačítkem nebo dálkovým ovladačem
(závisí na nastavení propojky v detektoru IR ON/OFF). Lze použít
libovolný infračervený ovladač spotřební elektroniky. Stoupněte si přímo
pod kouřový detektor, nasměrujte ovladač
libovolné tlačítko. Aktivační vzdálenost
ovladače. Při správné činnosti detektoru se ozve akustický signál
a přenese se poplachová informace do systému (Nezávisle na nastavení
propojky FIRE/INST je testovací signál přenášen vždy do smyčky
30 V/m
INSTANT). Pokud by nebylo možné test vyvolat a signálka blikala,
vyměňte baterie nebo kontaktujte servis.
Je-li detekován kouř nebo překročení teplotní meze začne
detektor vydávat varovný zvuk. Pokud koncentrace kouře neklesne do
5 vteřin, vyhlásí detektor poplach (zabudovanou sirénkou a vysláním
poplachového signálu). Akustickou signalizaci lze zrušit testovacím
tlačítkem nebo dálkovým IR ovladačem. Poplach (blikání signálky a
varovné pípání) ustane až poklesem koncentrace kouře (vyvětrání
prostoru).
propojky FIRE / INSTANT!
Výměna baterií
Detektor pravidelně kontroluje stav baterií a pokud se přiblíží jejich
vybití, informuje ústřednu o potřebě výměny. Dále
normálně a na stav vybitých baterií upozorňuje slabými zvukovými
signály a zablikáním signálky.
Vložení nových baterií je potvrzeno akustickým signálem. Pokud je
zapojení baterií potvrzeno jen blikáním signálky, nemají baterie potřebné
napětí. Používejte pouze nové alkalické baterie typu AA.
Při výměně baterií doporučujeme odstranit prach z víka detektoru
(hadříkem a mírným vyfouknutím).
Pozor, detektor nelze bez baterií zavřít!
Poznámka: Po použití baterie (akumulátor) nevhazujte do koše, ale
odevzdejte
Výrobek, ačkoliv neobsahuje žádné
škodlivé materiály, nevyhazujte do
odpadků, ale předejte prodejci nebo
přímo výrobci.
1 / 2
IR OFF/ON
stování infračerveným dálkovým
závisí
Výše uvedené funkce jsou závislé na nastavení
do sběrného místa.
INSTANT/FIRE
k detektoru a stiskněte
na typu dálkového
pak funguje
MGV51007
