Diehl Metering Sharky 775 Inspection And Test Instruction

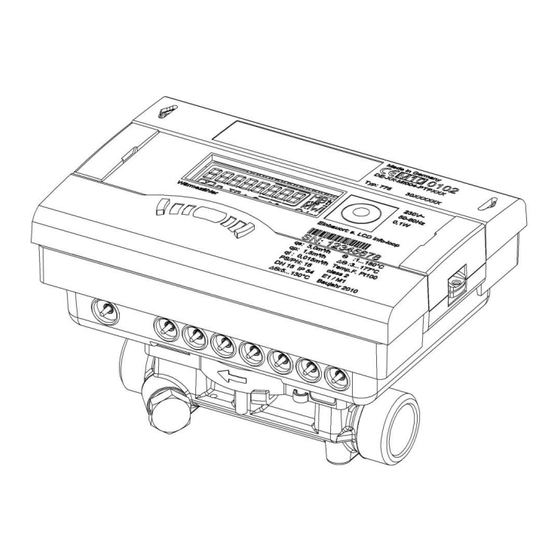

Ultrasonic energy meter
Hide thumbs Also See for Sharky 775:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Ultrasonic energy meter | Type 775
Ultraschall-Energiezähler | Typ 775
Diehl Metering GmbH
Industriestraße 13
Am Weimarer Berg 3
91522 Ansbach
99510 Apolda
Telefon +49 981 1806-0
Telefon +49 3644 84 33-0
Telefax +49 981 1806-615
Telefax +49 3644 84 33-411
info-dmde@diehl.com
www.diehl.com/metering
Inspection and Test Instruction
Prüf- und Testanweisung
Version: 31.07.2014 / MP
Sitz der GmbH: Ansbach
Registergericht:
Ansbach HRB 69
Ust.-IdNr.:
DE 131 940 360
Geschäftsführer:
HypoVereinsbank Ansbach
Frank Gutzeit (Sprecher)
BLZ: 765 200 71
Dr.-Ing. Robert Westphal
Konto: 5 503 108
Thomas Gastner
SWIFT-BIC: HYVEDEMM406
Adam Mechel
IBAN: DE31765200710005503108
Seite 1 von
18

Advertisement

Table of Contents
loading

Related Manuals for Diehl Metering Sharky 775

Summary of Contents for Diehl Metering Sharky 775

  • Page 1 Ultrasonic energy meter | Type 775 Ultraschall-Energiezähler | Typ 775 Inspection and Test Instruction Prüf- und Testanweisung Version: 31.07.2014 / MP Diehl Metering GmbH Industriestraße 13 Am Weimarer Berg 3 Sitz der GmbH: Ansbach Geschäftsführer: HypoVereinsbank Ansbach Seite 1 von...

  • Page 2: Table Of Contents

    CONTENTS 1. General information ................3 2. Volume test and calibration ..............5 2.1. Volume test by Display ................5 2.2. Volume calibration by communication protocol ........5 2.3. Volume test by optical test pulses ............6 2.4. Volume test by test port ................. 6 2.5.

  • Page 3: General Information

    1. General information The following tests and adjustments are possible:  Volume  Energy The start/stop calibration can be performed manually or by communication. The meter can also be calibrated on a NOWA test rig. If ZVEI is selected as the communication method, a wake-up sequence is necessary as per EN 1434 (2.2 s 010101...

  • Page 4: Calibration Mode

    Calibration mode: First you have to open the calculator and the cover of the test bridge (next to the temperature terminal with marking TEST) has to be removed. This invalidates the previous calibration. The contacts of the calibration bridge, which are located in the top left corner below the protective cover, must be briefly short-circuited (using tweezers, pointed pliers or similar).

  • Page 5: Volume Test And Calibration

    2. Volume test and calibration Volume test by Display 2.1. Testing the meter by “high-resolution” volume display. For this high- resolution it is necessary to set the meter in the calibration mode (as described above). m³ Normal mode e.g.: 1.234 Calibration mode e.g.: m³...

  • Page 6: Volume Test By Optical Test Pulses

    Volume [Liter] = (Coarse Volume + (fine volume/ 256) * 10^(UNITVOLV + COMMA)) *10^(-5- UNITVOLV) Volume = (1377737890 + (19589/256)*10^(4))*10^(-7) = (1377737890 + 765195) * 10^-7 = 137,85030 Liter Volume test by optical test pulses 2.3. For this optical test pulses it is necessary to set the meter in calibration mode. After setting the meter in calibration mode the meter sends optical pulse by IR port.

  • Page 7: Volume Test And Calibration By Nowa

    a. the pulses are time continuant b. pulse/ pause 1:1 c. maximal pulse-time are programmable Test pulse rate: Pulse rates 167Hz @qp 278Hz @qp 208Hz @qp 231Hz @qp 243Hz @qp 278Hz @qp 10ml 278Hz @qp 20ml 208Hz @qp 30ml 231Hz @qp 40ml 278Hz @qp 60ml...

  • Page 8: Energy Calibration By Communication Protocol

    Test started (duration approx. 2 minutes; initial value “0 kWh*” and ”0m²”; a volume of 1000x of the pulse value (table below) is simulated at this time; display changes between energy, volume and “Et1”). * possible energy units: kWh, MWh / MJ / MBtu / Gcal Et 1 ...
  • Page 9 08 77 08 92 27 53 34 00 00 0D 00 10 60 85 65 36 10 00 00 00 00 00 08 00 00 00 03 06 13 7E 16 # Byte Answer Data Description 32,33 0F 08 Energy Test Results follow 36-41 92 27 53 34 00 00 6 Byte Energy BCD L Byte first:...

  • Page 10: Energy Test By Test Port

    Energy test by test port 3.3. The meter has an own test port. For this test it is not necessary to set the meter in the calibration mode. For this test is a special “energy- test- cable” available (code. no. 3024799) The wires are defined as: Pulse output: White...

  • Page 11: Allgemeines

    1. Allgemeines Es sind folgende Prüfungen/Tests möglich:  Volumen  Energie Die Start- Stopp- Prüfung kann von Hand oder per Kommunikation erfolgen. Außerdem besteht die Möglichkeit, das Gerät auf einem NOWA- Prüfstand zu eichen. Wird als Kommunikationsart ZVEI gewählt, ist eine Aufwecksequenz nach EN 1434 erforderlich (2,2s - 010101... Sequenz mit 2400 Baud).
  • Page 12 Eichmodus: Zuerst muss das Rechenwerk geöffnet und die Abdeckung der Testbrücke (Markierung TEST neben den Temperaturklemmen) herausgebrochen werden. Damit erlischt die bisherige Eichung. Die Kontakte der Eichbrücke, müssen kurz überbrückt werden (Pinzette, Spitzzange oder ähnliches).  Der Zähler ist jetzt im Eichungsmodus (Symbol „°“ im Display). Nach erfolgter Eichung ist der Eichmodus durch ein weiteres Überbrücken der Eichbrücke zu beenden (kein „°“...

  • Page 13: Volumentest Und Eichung

    2. Volumentest und Eichung Volumentest über die Anzeige Prüfung des Zählers über die hochauflösende Volumenanzeige. Für diesen Mode muss der Zähler in den Eichmodus gesetzt werden. m³ Normal Mode z.B.: 1.234 m³ Test Mode z.B.: 123.456 1.234567 ° ° Volumeneichung per Kommunikations-Protokoll Über alle verfügbaren Kommunikationskanäle kann das „zeitrichtige“...

  • Page 14: Volumentest Über Optische Prüfpulse

    Volumenberechnung Volumen [Liter] = (Grob-Volumen + (Fein-Volumen/ 256) * 10^(UNITVOLV + COMMA)) *10^(-5- UNITVOLV) Volumen = (1377737890 + (19589/256)*10^(4))*10^(-7) = (1377737890 + 765195) * 10^-7 = 137,85030 Liter Volumentest über optische Prüfpulse Für die optischen Prüfpulse ist es erforderlich den Zähler in den Prüfmode zu setzen. Im Prüfmode sendet die Zähler dann optische Prüfpulse über die IR Schnittstelle.

  • Page 15: Volumentest Und Eichung Über Nowa

    . ≤ 20 mA Volumen Test:  die Pulse erfolgen zeitrichtig  Puls/ Pausen Verhältnis 1:1  die maximale Pulsdauer ist programmierbar Pulswertigkeiten: Pulswertigkeiten 1 ml 167Hz @qp 1 ml 278Hz @qp 2 ml 208Hz @qp 3 ml 231Hz @qp 4 ml 243Hz @qp 6 ml...

  • Page 16: Energieeichung Per Kommunikations-Protokoll

    4. Prüfung gestartet; Dauer ca. 2 Minuten; Anfangswert „0 kWh*“ und „0m³“. In dieser Zeit wird ein Volumen von 1000x der entsprechenden Volumen- Pulswertigkeit (Tabelle unten) simuliert. Anzeige wechselt zwischen Energie und „Et1“). * mögliche Energieeinheiten sind: kWh, MWh / MJ / MBtu / Gcal Et 1 ...
  • Page 17 28 00 00 0A 5A 34 04 0A 5E 03 04 0A 62 30 00 0F 08 77 08 92 27 53 34 00 00 0D 00 10 60 85 65 36 10 00 00 00 00 00 08 00 00 00 03 06 13 7E 16 # Byte Antwort Daten Beschreibung...

  • Page 18: Energietest Mit Dem Prüfausgang

    3.3. Energietest mit dem Prüfausgang Der Zähler verfügt über einen eigenen Prüfausgang. Für diesen Test wird das spezielle Energieprüfkabel benötigt (Bestellnummer 3024799) Die Kabeladern sind definiert wie folgt: Puls Ausgang: Weiß Volumen Pulseingang: Grün GND: Braun Achtung: Der Zähler benötigt ~1min das Kabel zu erkennen und den Mode zu aktivieren. a.
