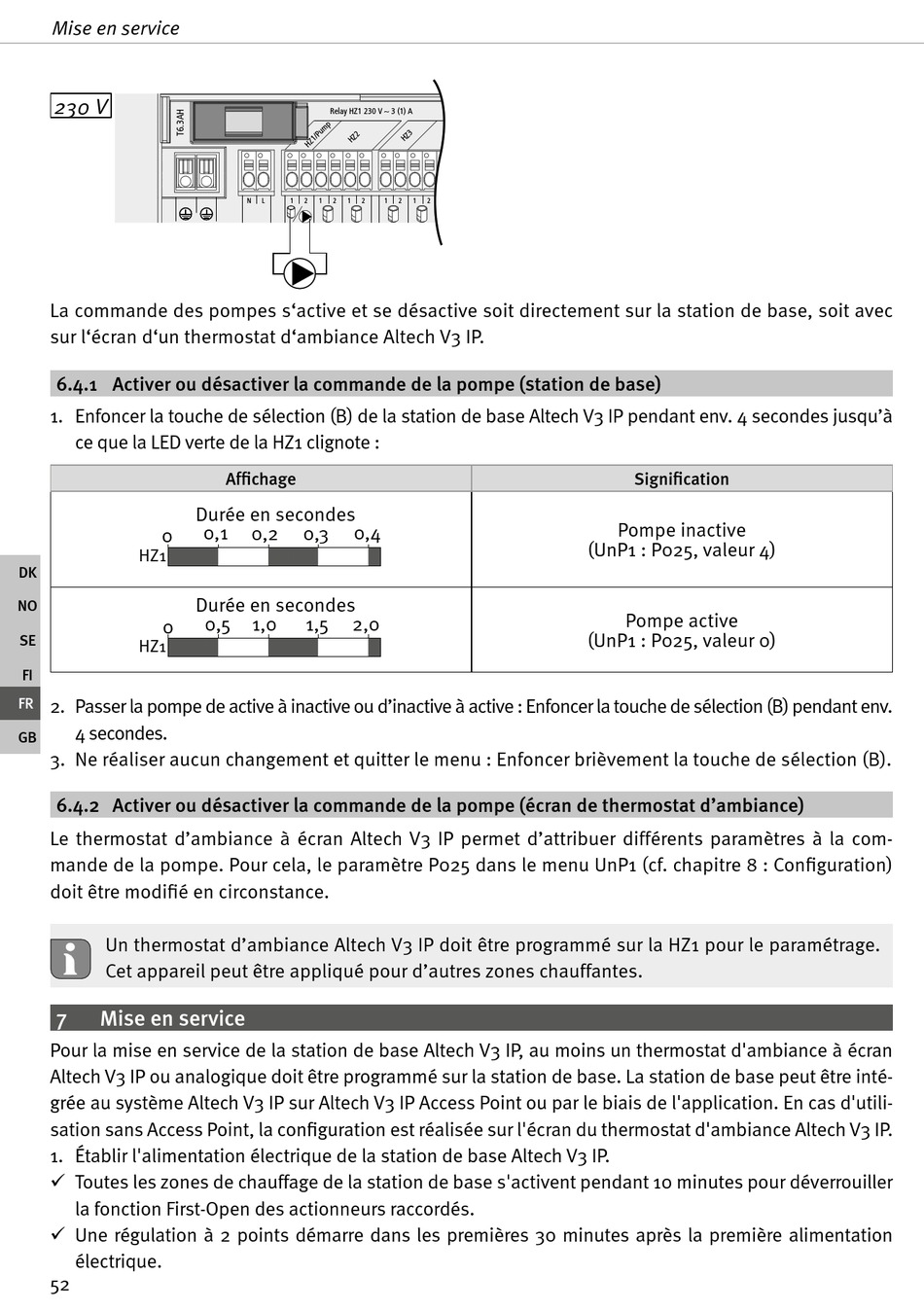

Mise en service

230 V
La commande des pompes s'active et se désactive soit directement sur la station de base, soit avec
sur l'écran d'un thermostat d'ambiance Altech V3 IP.
6.4.1 Activer ou désactiver la commande de la pompe (station de base)
1. Enfoncer la touche de sélection (B) de la station de base Altech V3 IP pendant env. 4 secondes jusqu'à
ce que la LED verte de la HZ1 clignote :
0
HZ1
DK
NO
0
SE
HZ1
FI
FR
FR
2. Passer la pompe de active à inactive ou d'inactive à active : Enfoncer la touche de sélection (B) pendant env.
4 secondes.
GB
3. Ne réaliser aucun changement et quitter le menu : Enfoncer brièvement la touche de sélection (B).
6.4.2 Activer ou désactiver la commande de la pompe (écran de thermostat d'ambiance)
Le thermostat d'ambiance à écran Altech V3 IP permet d'attribuer différents paramètres à la com-
mande de la pompe. Pour cela, le paramètre P025 dans le menu UnP1 (cf. chapitre 8 : Configuration)
doit être modifié en circonstance.
Un thermostat d'ambiance Altech V3 IP doit être programmé sur la HZ1 pour le paramétrage.
Cet appareil peut être appliqué pour d'autres zones chauffantes.
7
Mise en service
Pour la mise en service de la station de base Altech V3 IP, au moins un thermostat d'ambiance à écran
Altech V3 IP ou analogique doit être programmé sur la station de base. La station de base peut être inté-
grée au système Altech V3 IP sur Altech V3 IP Access Point ou par le biais de l'application. En cas d'utili-
sation sans Access Point, la configuration est réalisée sur l'écran du thermostat d'ambiance Altech V3 IP.
1. Établir l'alimentation électrique de la station de base Altech V3 IP.
9 Toutes les zones de chauffage de la station de base s'activent pendant 10 minutes pour déverrouiller
la fonction First-Open des actionneurs raccordés.
9 Une régulation à 2 points démarre dans les premières 30 minutes après la première alimentation
électrique.
52
Relay HZ1 230 V ~ 3 (1) A
N
L
1
2
1
2
1
2
Affichage
Durée en secondes
0,1
0,2
0,3
0,4
Durée en secondes
0,5
1,0
1,5
2,0
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24W
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
Signification
Pompe inactive
(UnP1 : P025, valeur 4)
Pompe active
(UnP1 : P025, valeur 0)
