Apparatöversikt

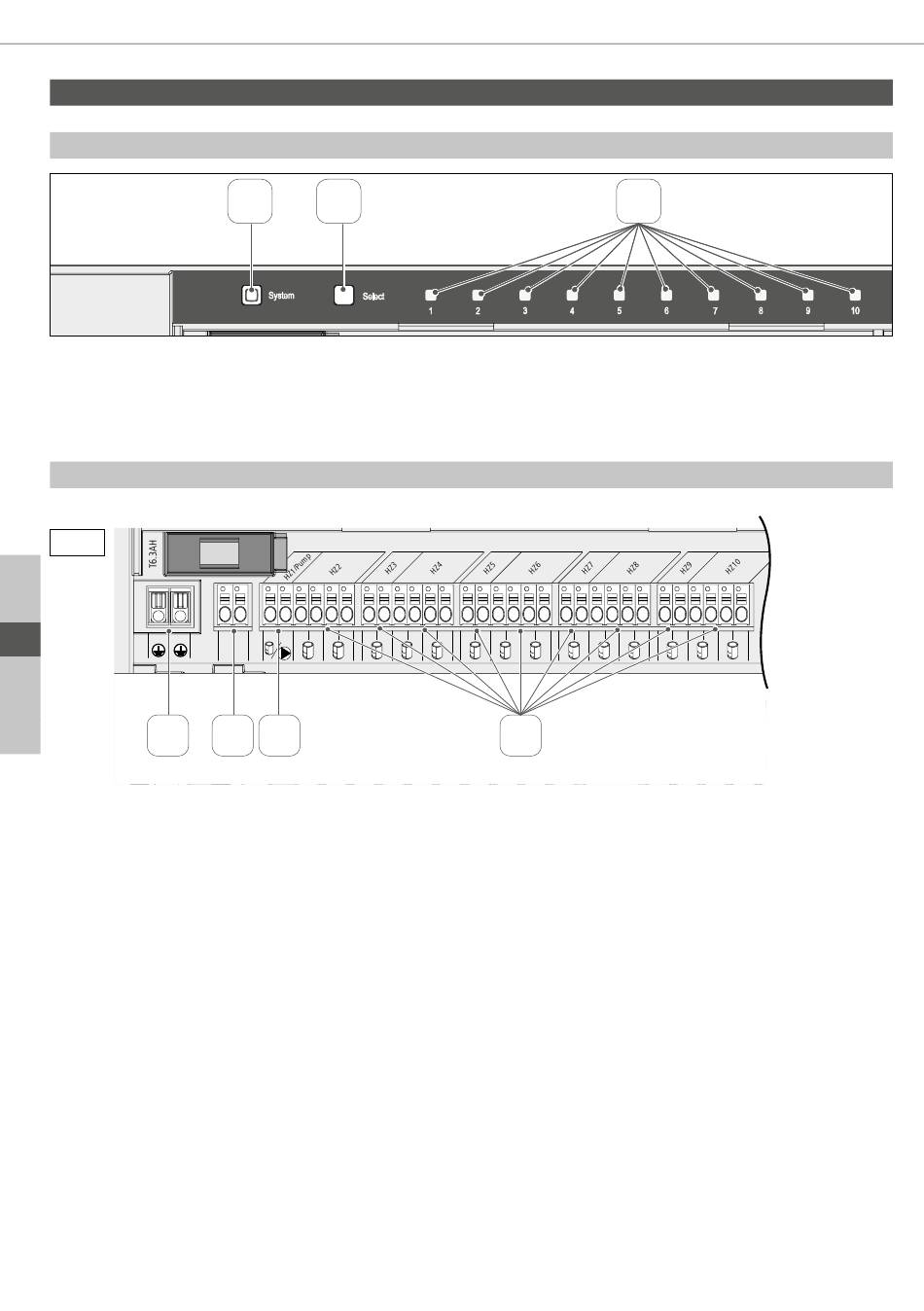

4 Apparatöversikt
4.1 Indikationer och Manöverelement
(A) Systemtangent och LED
(B) Select-tangent och LED
(C) Uppvärmningszoner 1-10 (variante 10 zoner), eresp. uppvärmningszoner 1-6
(variante 6 zoneer)
4.2

Anslutningar

230 V
DK
NO
SE
SE
FI
FR
E
GB D
(E) Endast 230-V-variante:
(F) Nätanslutning N/L
(G) Anslutning ställdon / anslutning cirkulationspump
(H) Anslutning ställdon (beroende på variant upp till 15 ställdon)
20
A B
Relay HZ1 230 V ~ 3 (1) A
N L 1 2 1 2 1
Relay HZ1 230 V ~ 3 (1) A
N L 1 2 1 2 1 2 1 2
F G
Anslutning 1 och 2 skyddsledare
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24W
2 1 2 1 2 1 2 1 2 1
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24W
1 2 1 2 1 2 1 2 1 2 1
H
C
2 1 2 1 2 1 2 1 2 1
2 1 2 1 2 1 2 1 2 1 2
2 1 2 1 2
