Laitteen yleiskuva

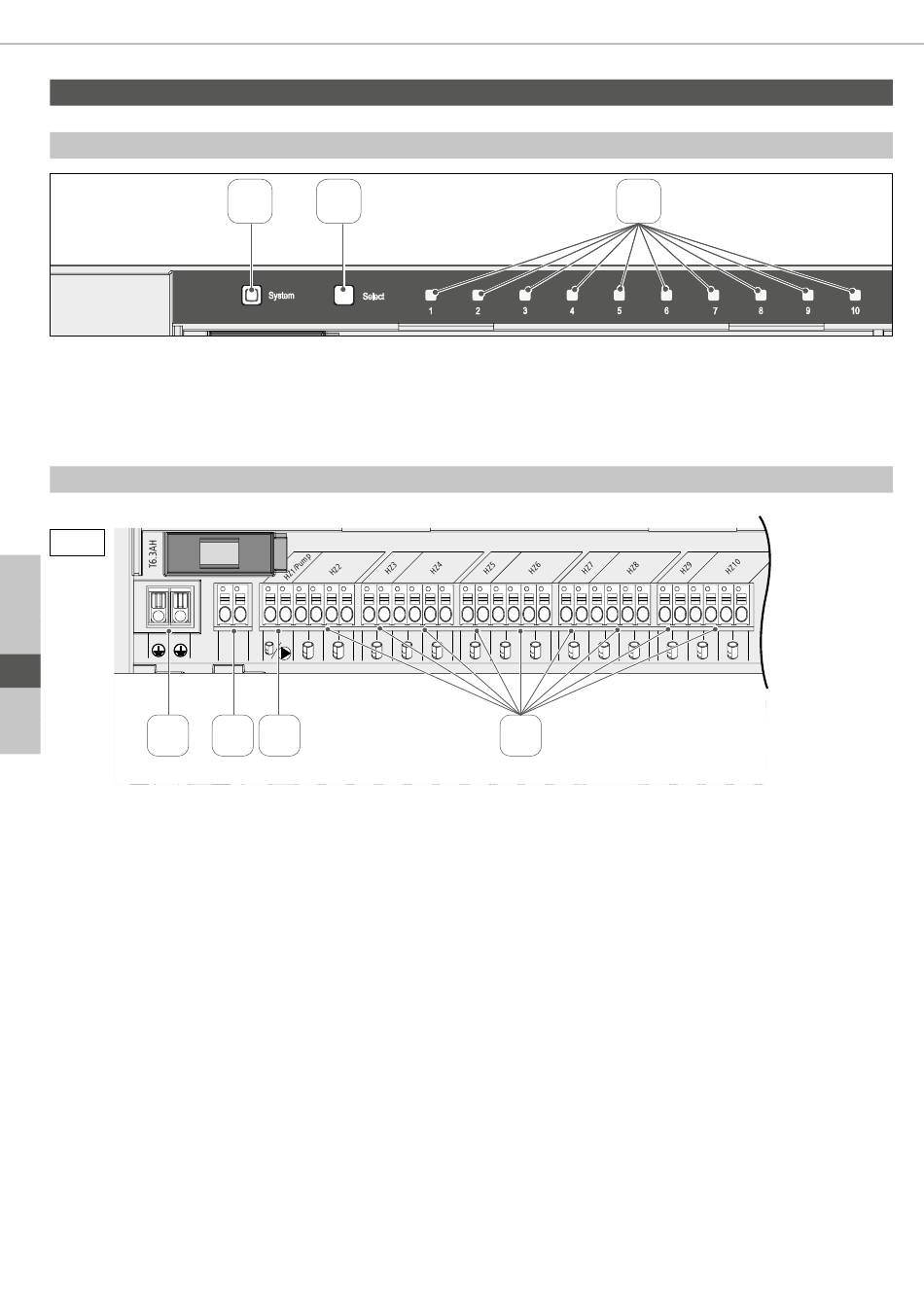

4 Laitteen yleiskuva
4.1 Näyttö- ja käyttöosat
(A) Järjestelmäpainike ja merkkivalo
(B) Valintapainike ja merkkivalo
(C) Lämmitysvyöhykkeet 1-10 (10 vyöhykkeen malli), tai lämmitysvyöhykkeet 1-6 (6 vyöhykkeen
malli)
4.2 Liitännät
230 V
DK
NO
SE
FI
FI
FR
E
GB D
(E) Vain 230 V -versio: liitäntä 1 ja 2 suojajohdin
(F) Verkkoliitäntä N/L
(G) Toimilaitteen kytkeminen / kiertopumpun liittäminen
(H) Toimilaitteen kytkeminen (mallista riippuen jopa 15 toimilaitetta)
34
A B
Relay HZ1 230 V ~ 3 (1) A
N L 1 2 1 2 1
Relay HZ1 230 V ~ 3 (1) A
N L 1 2 1 2 1 2 1 2
F G
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24W
2 1 2 1 2 1 2 1 2 1
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24W
1 2 1 2 1 2 1 2 1 2 1
H
C
2 1 2 1 2 1 2 1 2 1
2 1 2 1 2 1 2 1 2 1 2
2 1 2 1 2
