Bose PowerSpace P2600A Installation Manual

Versatile power amplifiers
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 7
Notice d'installation . . . . . . . . . . . . . . . . . . . .12
Installationsanleitung . . . . . . . . . . . . . . . . . . .17
Guida all'installazione . . . . . . . . . . . . . . . . . . 22
Installatiehandleiding . . . . . . . . . . . . . . . . . . 27

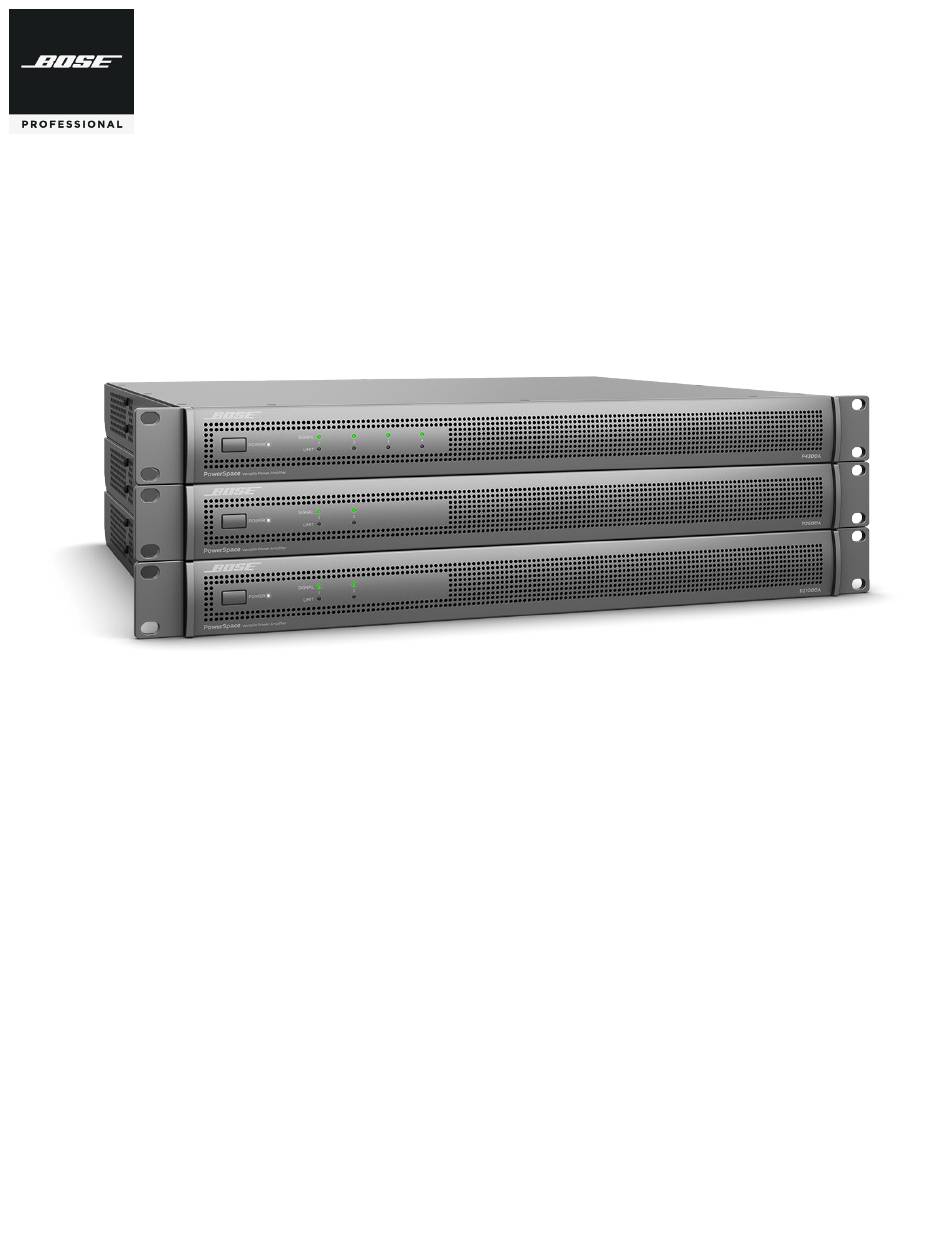

Versatile Power Amplifiers
P2600A / P21000A / P4300A
Monteringsveiledning . . . . . . . . . . . . . . . . . . 32
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . 37
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
57
PowerSpace
‫دليل التركيب‬

Advertisement

Table of Contents
loading

Related Manuals for Bose PowerSpace P2600A

Summary of Contents for Bose PowerSpace P2600A

  • Page 1: Table Of Contents

    PowerSpace Versatile Power Amplifiers P2600A / P21000A / P4300A Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning .

  • Page 2: Installation Guide

    • Do not make unauthorized alterations to this product. Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. • Do not use a power inverter with this product.

  • Page 3: Package Contents

    (H × W × D) Net Weight 6.2 kg (13.7 lb) 6.6 kg (14.6 lb) 6.6 kg (14.6 lb) Shipping Weight 8.2 kg (18.1 lb) 8.6 kg (19.0 lb) 8.6 kg (19.0 lb) Installation Guide • PowerSpace P2600A/P21000A/P4300A English • 3...

  • Page 4: Front Panel

    AmpLink ports: Input RJ-45 connector that receives up to eight digital channels from a Bose AmpLink product. The amp also supports a Thru path for daisy-chaining all eight digital audio channels to up to eight other Bose AmpLink products, at a maximum distance of 10 meters between products.

  • Page 5: Rear Panel

    Input Select control: Dial selects if analog or AmpLink audio inputs are used. The default state is analog 1:1. AmpLink ports: Input RJ-45 connector that receives up to eight digital channels from a Bose AmpLink product. The amp also supports a Thru path for daisy-chaining all eight digital audio channels to up to eight other Bose AmpLink products, at a maximum distance of 10 meters between products.

  • Page 6: Importance Of Proper Ventilation

    Output Limit LED will light amber. Increase the attenuation until the Output Limit LED does not light, or only occasionally lights. For examples, see the PowerSpace Application Guide at PRO.BOSE.COM. Since each output is configurable to drive either high-impedance or low-impedance loudspeakers, the amplifier can support mixed- impedance installations.

  • Page 7: Guía De Instalación

    Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, Para reducir el riesgo de sufrir una descarga 11000 México, D.F.

  • Page 8: Contenido De La Caja

    Puente I-Share Horquilla terminal (calibre 14-16) Información técnica Para obtener información técnica adicional, incluidas especificaciones, diagramas de bloques y estadísticas de consumo de corriente CA, visite la página del producto PowerSpace en PRO.BOSE.COM. Potencia nominal P2600A P21000A P4300A Potencia del 2 ×...

  • Page 9: Panel Delantero

    Puertos AmpLink: conector RJ-45 de entrada que recibe hasta 8 canales digitales de un producto Bose AmpLink. El amplificador también admite una ruta Thru para realizar la conexión en cadena de los 8 canales de audio digital con hasta otros 8 productos Bose AmpLink a una distancia máxima de 10 metros entre los productos.
  • Page 10 Puertos AmpLink: conector RJ-45 de entrada que recibe hasta 8 canales digitales de un producto Bose AmpLink. El amplificador también admite una ruta Thru para realizar la conexión en cadena de los 8 canales de audio digital con hasta otros 8 productos Bose AmpLink a una distancia máxima de 10 metros entre los productos.
  • Page 11 Límite de salida se iluminará de color ámbar. Aumente la atenuación hasta que el LED de Límite de salida no se ilumine o solo se ilumine ocasionalmente. Para ver ejemplos, consulte la Guía de aplicaciones de PowerSpace en PRO.BOSE.COM. Dado que cada salida se puede configurar hacia altavoces de alta o baja impedancia, el amplificador puede ser compatible con instalaciones de impedancia mixta.
  • Page 12 Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas Pour réduire le risque de décharge électrique, Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 ne retirez pas le couvercle (ou l’arrière).

  • Page 13: Informations Techniques

    100 V à 264 V +40 °C à 0 °C d’utilisation Plage de températures +70 °C à -40 °C de stockage Dimensions 44 mm × 483 mm × 414 mm (H × L × P) Poids net 6,2 kg 6,6 kg 6,6 kg Poids brut 8,2 kg 8,6 kg 8,6 kg Guide d’installation • PowerSpace P2600A/P21000A/P4300A Français • 13...

  • Page 14: Panneau Avant

    Sélecteur Input Select : cette molette permet de choisir les entrées audio analogiques ou AmpLink. Le réglage par défaut est analogique 1:1. Ports AmpLink : le connecteur RJ-45 Input reçoit jusqu’à 8 canaux audionumériques provenant d’un produit Bose AmpLink. L’amplificateur offre également un renvoi de signal (Thru) permettant de brancher en série les 8 canaux audionumériques vers un maximum de 8 autres produits Bose AmpLink, avec une distance maximale de 10 mètres entre produits.
  • Page 15 Ports AmpLink : le connecteur RJ-45 Input reçoit jusqu’à 8 canaux audionumériques provenant d’un produit Bose AmpLink. L’amplificateur offre également un renvoi de signal (Thru) permettant de brancher en série les 8 canaux audionumériques vers un maximum de 8 autres produits Bose AmpLink, avec une distance maximale de 10 mètres entre produits.
  • Page 16 à chaque sortie, jusqu’à la puissance nominale du canal. Vous trouverez des exemples dans le Guide d’Application PowerSpace sur PRO.BOSE.COM. Si toutes les sorties sont réglées pour alimenter des enceintes à faible impédance, 4-8 Ω, tournez chaque bouton de contrôle d’atténuation Output Attenuation jusqu’à...

  • Page 17: Installationsanleitung

    Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Um Stromschläge zu vermeiden, darf die Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, Abdeckung (oder Rückseite) nicht entfernt D.F.
  • Page 18 Material, Abmessungen, Gewicht Betriebstemperaturbereich 100 V bis 264 VAC: +40 °C bis 0 °C Lagertemperaturbereich +70 °C bis -40 °C Abmessungen 44 mm × 483 mm × 414 mm (H × B × T) Nettogewicht 6,2 kg 6,6 kg 6,6 kg Versandgewicht 8,2 kg 8,6 kg 8,6 kg 18 • Deutsch PowerSpace P2600A/P21000A/P4300A • Installationsanleitung...
  • Page 19 AmpLink-Anschlüsse: RJ45-Anschlussbuchse für bis zu acht digitale Kanäle von einem Bose AmpLink Gerät. Der Verstärker unterstützt außerdem einen Thru-Pfad zum Daisy-Chaining aller acht digitalen Kanäle an bis zu acht weitere Bose AmpLink Geräte bei einer maximalen Länge von 10 Metern zwischen den Geräten.
  • Page 20 AmpLink-Anschlüsse: RJ45-Anschlussbuchse für bis zu acht digitale Kanäle von einem Bose AmpLink Gerät. Der Verstärker unterstützt außerdem einen Thru-Pfad zum Daisy-Chaining aller acht digitalen Kanäle an bis zu acht weitere Bose AmpLink Geräte bei einer maximalen Länge von 10 Metern zwischen den Geräten.
  • Page 21 Einstellungen der Übertragerabgriffe, jeden Ausgang bis zur Verstärkernennleistung mit der benötigten Leistung versorgen. Beispiele dazu finden Sie im PowerSpace Anwendungshandbuch auf PRO.BOSE.COM. Wenn alle Ausgänge für Lautsprecher mit niedriger Impedanz von 4-8 Ω eingestellt sind, drehen Sie alle dazugehörigen Ausgangspegelsteller auf den gewünschten Pegel.

  • Page 22: Guida All'installazione

    Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545 Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan.

  • Page 23: Contenuto Della Confezione

    Da +70 °C a -40 °C Dimensioni (A × L × P) 44 mm x 483 mm x 414 mm Peso netto 6,2 kg 6,6 kg 6,6 kg Peso spedizione 8,2 kg 8,6 kg 8,6 kg Guida all’installazione • PowerSpace P2600A/P21000A/P4300A Italiano • 23...

  • Page 24: Pannello Frontale

    Porte AmpLink: connettore RJ-45 di ingresso che riceve fino a otto canali digitali da un prodotto Bose AmpLink. L’amplificatore supporta anche un percorso Thru per il collegamento in catena di tutti gli otto canali audio digitali a fino a otto altri prodotti Bose AmpLink, separati da una distanza massima di 10 m.
  • Page 25 Porte AmpLink: connettore RJ-45 di ingresso che riceve fino a otto canali digitali da un prodotto Bose AmpLink. L’amplificatore supporta anche un percorso Thru per il collegamento in catena di tutti gli otto canali audio digitali a fino a otto altri prodotti Bose AmpLink, separati da una distanza massima di 10 m.
  • Page 26 Per esempio, consultare la Guida alle applicazioni di PowerSpace all’indirizzo PRO.BOSE.COM. Se tutte le uscite sono impostate per pilotare diffusori a bassa impedenza da 4-8 Ω, ruotare ogni controllo d’attenuazione in uscita fino a raggiungere i livelli desiderati.

  • Page 27: Installatiehandleiding

    Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, Om het risico op een elektrische schok te D.F.
  • Page 28 100 tot 264 VAC: +40 tot 0 °C in bedrijf Temperatuurbereik +70 tot -40 °C bij opslag Afmetingen 44 x 483 x 414 mm (h x b x d) Nettogewicht 6,2 kg 6,6 kg 6,6 kg Verzendgewicht 8,2 kg 8,6 kg 8,6 kg 28 • Nederlands PowerSpace P2600A/P21000A/P4300A • Installatiehandleiding...
  • Page 29 AmpLink-poorten: RJ-45-ingangsaansluiting die tot acht digitale kanalen van een Bose AmpLink-product kan ontvangen. De versterker ondersteunt ook een Thru-pad voor serieschakeling van alle acht digitale audiokanalen met tot acht andere Bose AmpLink-producten, met een maximale afstand van 10 meter tussen de producten.
  • Page 30 AmpLink-poorten: RJ-45-ingangsaansluiting die tot acht digitale kanalen van een Bose AmpLink-product kan ontvangen. De versterker ondersteunt ook een Thru-pad voor serieschakeling van alle acht digitale audiokanalen met tot acht andere Bose AmpLink-producten, met een maximale afstand van 10 meter tussen de producten.
  • Page 31 0 dB demping. Stel alle luidspreker-taps naar wens in. Afhankelijk van de instellingen van de luidspreker-taps levert de versterker het vereiste vermogen voor elke uitgang, tot aan het nominaal kanaalvermogen. Zie de PowerSpace-toepassingengids op PRO.BOSE.COM voor voorbeelden. Als alle uitgangen zijn ingesteld op 4–8Ω-luidsprekers met lage impedantie, stelt u elk overeenkomstig bedieningselement voor uitgangsdemping naar wens in.

  • Page 32: Monteringsveiledning

    Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545 Ikke ta av dekselet (eller baksiden), da dette Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No.
  • Page 33 35 dB 35 dB (70 V-modus) Inngangsforsterkning 38 dB 38 dB 38 dB (100 V-modus) Fysisk Temperaturområde drift 100 til 264 VAC: +40 til 0 °C Temperaturområde +70 til –40 °C oppbevaring Mål 44 × 483 × 414 mm (H × B × D) Nettovekt 6,2 kg 6,6 kg 6,6 kg Forsendelsesvekt 8,2 kg 8,6 kg 8,6 kg Monteringsveiledning • PowerSpace P2600A/P21000A/P4300A Norsk • 33...
  • Page 34 Inngangsvelger: Hjulet brukes til å velge analoge innganger eller AmpLink-inngang. Standardinnstillingen er 1:1. AmpLink-porter: Inngang RJ-45-kontakt som kan motta opptil åtte kanaler fra et Bose AmpLink-produkt. Det er også mulig å kjedekoble alle åtte kanalene via Thru-porten til opptil åtte andre Bose AmpLink-produkter, med maks 10 m avstand mellom produktene.
  • Page 35 Hjulet brukes til å velge analoge innganger eller AmpLink-inngang. Standardinnstillingen er 1:1. AmpLink-porter: Inngang RJ-45-kontakt som kan motta opptil åtte kanaler fra et Bose AmpLink-produkt. Det er også mulig å kjedekoble alle åtte kanalene via Thru-porten til opptil åtte andre Bose AmpLink-produkter, med maks 10 m avstand mellom produktene.
  • Page 36 ønsket effekt til hver utgang, opptil nominell effekt for hver kanal. Hvis du vil ha eksempler, kan du se brukerveiledningen for PowerSpace på PRO.BOSE.COM. Hvis alle utgangene er stilt inn til å drive 4–8 Ω høyttalere med lav impedans, dreier du på kontrollene for utgangsattenuering til du har ønsket nivå.
  • Page 37 Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Aby ograniczyć ryzyko porażenia prądem, nie México, D.F.
  • Page 38 44 mm × 483 mm × 414 mm (1,7" × 19,0" × 16,3") (wys. x szer. x głęb.) Waga netto 6,2 kg (13,7 lb) 6,6 kg (14,6 lb) 6,6 kg (14,6 lb) Waga przesyłki 8,2 kg (18,1 lb) 8,6 kg (19,0 lb) 8,6 kg (19,0 lb) 38 • Polski PowerSpace P2600A/P21000A/P4300A • Podręcznik instalacji...
  • Page 39 Przełącznik wyboru sygnału wejściowego: Pokrętło umożliwia wybór wejścia analogowego lub AmpLink audio. Domyślny stan to analogowy 1:1. Porty AmpLink: Złącze wejścia RJ-45 odbiera do ośmiu cyfrowych kanałów z urządzenia Bose AmpLink. Wzmacniacz obsługuje także ścieżkę Thru. która umożliwia szeregowe łączenie ośmiu cyfrowych kanałów audio do ośmiu innych produktów firmy Bose AmpLink, w odległości maksymalnie 10 metrów między produktami.
  • Page 40 Przełącznik wyboru sygnału wejściowego: Pokrętło umożliwia wybór wejścia analogowego lub AmpLink audio. Domyślny stan to analogowy 1:1. Porty AmpLink: Złącze wejścia RJ-45 odbiera do ośmiu cyfrowych kanałów z urządzenia Bose AmpLink. Wzmacniacz obsługuje także ścieżkę Thru. która umożliwia szeregowe łączenie ośmiu cyfrowych kanałów audio do ośmiu innych produktów firmy Bose AmpLink, w odległości maksymalnie 10 metrów między produktami.
  • Page 41 LED limitu sygnału wyjściowego przestanie się świecić lub będzie się świecić co jakiś czas. Przykłady można znaleźć w Przewodniku po aplikacji PowerSpace dostępnym pod adresem PRO.BOSE.COM. Ponieważ każde wyjście jest konfigurowane do zasilania głośników o wysokiej lub niskiej impedancji, wzmacniacz może obsługiwać instalacje o różnej impedancji.
  • Page 42 353 号，9 号厂房 C 部位 欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands • 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, 装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有 D.F.进口商和服务信息：+5255 (5202) 3545 司法权的当地监管机构。...
  • Page 43 Cat 5e 线缆 （1 米/3 英尺） 2 针 Euroblock 接口（黑色） 3 针 Euroblock 接口（绿色） I-Share 跳线端子 叉型接线端子 (14-16 gauge) 技术信息 有关其他技术信息，包括规格、信号流程图和交流电流消耗统计数据，请访问 PRO.BOSE.COM 上的 PowerSpace 产品页面。 额定功率 P2600A P21000A P4300A 2 × 600 W 2 × 1000 W 4 × 300 W 功放功率...
  • Page 44 6. I-Share 1 和 2：通过合并输出 1 和 2 的电流来提供 2 倍通道功率 。当功放关闭或处于待机模式时，将此 DIP 开关设置为 On，并在四个输出端子 上安装随附的跳线端子。然后将扬声器连接到功放的接线端子 1+ 和 1-（或 2+ 和 2-）。 输入选择控制：通过拨盘选择是使用模拟音频输入还是 AmpLink 音频输入。默认状态为模拟 1:1。 AmpLink 端口：输入 – RJ-45 接口，最多从 Bose AmpLink 产品接收八个数字通道。该功放还支持环出路径，能够以菊花链方式将全部八个数字音频 通道连接至八个其他的 Bose AmpLink 产品，产品之间的距离最远可达 10 米。 小心：为使 AmpLink 能够正常运作，需使用屏蔽式 EIA/TIA 568B 直线型 Cat 5 线缆或同等连接线。不支持非屏蔽式连接线。使用非屏蔽式...
  • Page 45 放。使用输出 1 和 2 合并时，将扬声器连接到功放的接线端子 1+ 和 1-（或 2+ 和 2-）。使用输出 3 和 4 合并时，将扬声器连接到功放的接线端子 3+ 和 3-（或 4+ 和 4-）。 输入选择控制：通过拨盘选择是使用模拟音频输入还是 AmpLink 音频输入。默认状态为模拟 1:1。 AmpLink 端口：输入 – RJ-45 接口，最多从 Bose AmpLink 产品接收八个数字通道。该功放还支持环出路径，能够以菊花链方式将全部八个数字音频通道连接 至八个其他的 Bose AmpLink 产品，产品之间的距离最远可达 10 米。 小心：为使 AmpLink 能够正常运作，需使用屏蔽式 EIA/TIA 568B 直线型 Cat 5 线缆或同等连接线。不支持非屏蔽式连接线。使用非屏蔽式连接线可能...
  • Page 46 根据您正在配置的 PowerSpace 功放与扬声器，执行以下操作之一： 如果所有输出均被设置为驱动 70/100V 高阻扬声器，则将每个对应的输出衰减控件旋转到 0 dB 衰减。将每个扬声器抽头设置为相应的设 置。根据总体扬声器抽头设置，功放将会为每个输出提供所需的功率，最高达到额定通道功率。有关示例，请访问 PRO.BOSE.COM 参阅 《PowerSpace 应用指南》。 如果所有输出均被设置为驱动 4–8Ω 低阻扬声器，则将每个输出衰减控件旋转到所需电平。播放包含最高普通节目源或粉红噪声输入电平的信号。 确保播放的信号接近输入灵敏度，以达到最佳的噪声特性。观察所调整输出通道的输出限幅 LED 灯。如果信号电平高于扬声器的保护限值，输出限幅 LED 灯将亮起琥珀色。增加衰减，直到输出限幅 LED 不亮或仅偶尔亮起。有关示例，请访问 PRO.BOSE.COM 参阅《PowerSpace 应用指南》。 每路输出均可配置为驱动高阻或低阻扬声器，因此功放支持混合安装。在这种安装中，先配置高阻通道，然后再配置低阻通道。 设置功放时，注意输入信号 LED 灯是否指示发生输入削波，输出限幅 LED 灯是否指示输出限幅，以确保功放工作条件正常。必要时进行调整。 技术注意事项： 调整单个通道的输出衰减控件不影响其他通道的电平。每个通道将限制为其额定功率。如果持续功率需求一直过高，功放将持续地逐渐限制到平均 1/3 的功率。 在 PowerSpace 功放应用中有多种调整输出功率的方法：...
  • Page 47 號廠房 C 部 • 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, 司法權的當地政府機關。 D.F.進口商與服務資訊：+5255 (5202) 3545 • 請勿將產品安裝於可能結露的位置。...
  • Page 48 (1 公尺 / 3 呎) 2 針腳 Euroblock 連接端子 (黑色) 3 針腳 Euroblock 連接端子 (綠色) I-Share 跳線 Y 型端子 (適用 14-16 線規) 技術資訊 如需其他技術資訊 (包括規格、方塊圖及 AC 電流消耗統計資料)，請造訪 PRO.BOSE.COM 的 PowerSpace 產品頁面。 P2600A P21000A P4300A 功率等級 2 × 600 W 2 × 1000 W 4 ×...
  • Page 49 6. I-Share 1 與 2：藉由結合 Outputs 1 & 2 (輸出 1 與輸出 2) 的電流，提供 2 倍聲道功率。當擴大機處於關閉或待機模式時，將此 DIP 開關設為 On (開啟)，並於四輸出端子安裝隨附的跳線。接著，使用端子 1+ 與 1– (或 2+ 與 2–)，將揚聲器負載連接至擴大機。 輸入選取控制項：轉盤選取要使用類比或 AmpLink 音訊輸入。預設狀態是類比 1:1。 AmpLink 連接埠：Input (輸入) RJ-45 連接器，最多可接收八個 Bose AmpLink 產品數位聲道。本擴大機亦支援 Thru (直通) 路徑，可將八個數位 音訊聲道全部菊鍊連接至最多八個 Bose AmpLink 產品，產品間的最大距離可達 10 公尺。 注意：為使 AmpLink 正常運作，必須使用屏蔽式 EIA/TIA 568B Cat 5 纜線或同等類型的纜線。不能使用非屏蔽式纜線，且可能造成...
  • Page 50 接至擴大機。使用 1+ 與 1– (或 2+ 與 2–)，將 I-Share 1 與 2 揚聲器負載連接至擴大機。使用 3+ 與 3– (或 4+ 與 4–) 端子，將 I-Share 3 與 4 揚聲器負載連接 至擴大機。 輸入選取控制項：轉盤選取要使用類比或 AmpLink 音訊輸入。預設狀態是類比 1:1。 AmpLink 連接埠：Input (輸入) RJ-45 連接器，最多可接收八個 Bose AmpLink 產品數位聲道。本擴大機亦支援 Thru (直通) 路徑，可將八個數位音訊聲道全 部菊鍊連接至最多八個 Bose AmpLink 產品，產品間的最大距離可達 10 公尺。 注意：為使 AmpLink 正常運作，必須使用屏蔽式 EIA/TIA 568B Cat 5 纜線或同等類型的纜線。不能使用非屏蔽式纜線，且可能造成 AmpLink 的音頻...
  • Page 51 視您要使用 PowerSpace amplifier 多功能功率擴大機設定的揚聲器而定，執行下列其中一項操作： 如要全部輸出均設為驅動 70/100V 高阻抗揚聲器，請將每個對應的 Output Attenuation (輸出衰減) 控制項旋轉至 0 dB 衰減。 對各個揚聲器的功率抽頭做適當的設定。擴大機會根據所有揚聲器功率抽頭的設定，提供每個輸出所需的功率，最多可達額定聲道功率。 請參閱 PRO.BOSE.COM 提供的 PowerSpace 應用指南，以瞭解相關範例。 如全部輸出均要設為驅動 4-8Ω 低阻抗揚聲器，請旋轉每個 Output Attenuation (輸出衰減) 控制項，直到達到所需位準。播放一個包含最 高一般播音或粉紅噪音輸入位準的訊號。確保播放素材接近輸入靈敏度，以發揮最佳訊噪特性。請觀察調整中輸出的 Output Limit (輸出限制) LED。如訊號位準高於揚聲器的保護限制，Output Limit (輸出限制) LED 會亮琥珀色燈。請調高衰減，直到Output Limit (輸出限制) LED 燈...
  • Page 52 とを示します。 Pilot Free Trade Zone EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, この記号は、製品内部に電圧の高い危険な部分があり、感電の原因となる可能性があることを示し D.F.輸入元およびサポート情報: +5255(5202) 3545 ます。...
  • Page 53 44 mm x 483 mm x 414 mm （H × W × D） 約6.2 kg（13.7 lb） 約6.6 kg（14.6 lb） 約6.6 kg（14.6 lb） 質量 約8.2 kg（18.1 lb） 約8.6 kg（19.0 lb） 約8.6 kg（19.0 lb） 梱包質量 設置ガイド • PowerSpace P2600A/P21000A/P4300A 日本語 • 53...
  • Page 54 I-Share 1＆2: Output 1および2の電流を合わせて2チャンネル分の出力を提供します。アンプがオフまたはスタンバイモードの時に、このDIPスイッチを Onに設定し、付属のジャンパーを4出力ターミナルに取り付けます。その後、ターミナル1+と1–（または2+と2–どちらかのみ）に、スピーカーをアンプに配線 します。 Input Selectコントロール: アナログまたはAmpLinkのどちらのオーディオ入力を使用するかをダイヤルで選択します。デフォルトはアナログ1:1です。 AmpLink出力ポート: RJ-45入力コネクター。Bose AmpLink製品から最大8つのデジタルチャンネルを入力可能です。このアンプは、8つすべてのデジタル 音声チャンネルを最大10メートル離れた他のAmpLink製品にデイジーチェーン接続するためのスルー出力も搭載しています。 注意: AmpLinkが正しく動作するには、EIA/TIA 568B準拠のCAT 5シールドストレートケーブル（または同等のケーブル）が必要です。AmpLinkの オーディオに影響するため、非シールドケーブルはサポートされません。RJ-45ポートをEthernetベースのネットワークに接続しないでください。 アナログ入力: バランスアナログオーディオ信号用ラインレベル入力。 Updateポート: ファームウェアアップデートに使用します。 Gain/Sensitivityスイッチ: グローバルゲイン／感度をハイゲイン（–10 dBv感度）、ミッドゲイン（4 dBu感度）、ローゲイン（14 dBu感度）に設定するスライド スイッチ。  電 源入力: 電源コード接続（IEC 60320-C14インレット）。アンプがオンになっているときに電源コードを抜く操作は、電源をオフにする方法として使用できます。 54 • 日本語 PowerSpace P2600A/P21000A/P4300A • 設置ガイド...
  • Page 55 注: アンプがオフまたはスタンバイモードの時に、I-Share DIPスイッチをOnに設定し、付属のジャンパーを最初の4つか最後の4つ、または両方の出力ターミナルに取り付 けます。その後、スピーカーロードをアンプに配線します。1+と1–（または2+と2–どちからのみ）を使用して、I-Share 1 & 2のスピーカーロードをアンプに配線します。 ターミナル3+と3–（または4+と4–どちらかのみ）を使用して、I-Share 3 & 4のスピーカーロードをアンプに配線します。 Input Selectコントロール: アナログまたはAmpLinkのどちらのオーディオ入力を使用するかをダイヤルで選択します。デフォルトはアナログ1:1です。 AmpLinkポート: RJ-45入力コネクター。Bose AmpLink製品から最大8つのデジタルチャンネルを入力可能です。このアンプは、8つすべてのデジタル音声チャンネル を最大10メートル離れた他のAmpLink製品にデイジーチェーン接続するためのスルー出力も搭載しています。 注意: AmpLinkが正しく動作するには、EIA/TIA 568B準拠のCAT 5シールドストレートケーブル（または同等のケーブル）が必要です。AmpLinkのオーディオ に影響するため、非シールドケーブルはサポートされません。RJ-45ポートをEthernetベースのネットワークに接続しないでください。 アナログ入力: バランスアナログオーディオ信号用ラインレベル入力。 Updateポート: ファームウェアアップデートに使用します。 Gain/Sensitivityスイッチ: グローバルゲイン／感度をハイゲイン（–10 dBv感度）、ミッドゲイン（4 dBu感度）、ローゲイン（14 dBu感度）に設定するスライドスイッチ。 電源入力: 電源コード接続（IEC 60320-C14インレット）。アンプがオンになっているときに電源コードを抜く操作は、電源をオフにする方法として使用できます。 設置ガイド • PowerSpace P2600A/P21000A/P4300A 日本語 • 55...
  • Page 56 空気が本体正面の前から後に自由に流れる適切な通気を確保してください。アンプの前後と側面には通気孔があります。 • アンプの通気孔を覆ったり、塞いだりしないでください。 • 本体ケースを熱から保護して、暖房の吹き出し口やラジエーターなどの熱源に直接あたらないようにしてください。  注 意: 換気を保つため、製品を壁のくぼみや締め切ったキャビネットなどの中に置かないでください。本体の温度が最大動作温度の40 °Cを超えない ようにしてください。閉じられたラックでは、室温より温度が高くなることに注意してください。アンプが過熱した場合、温度保護モードに入り、すべての出 力がミュートされます。 ラックへの設置 PowerSpaceアンプは、標準の19インチ（48 cm）ラックに収まるように設計されています。高さが1ラックユニット（RU）（4.4 cm）、フロントラックレールからの奥 行が40.6 cmのラックスペースが必要です。ワッシャー付きの4つの留め具（付属していない）を使用して、アンプのフロントパネルのラックマウント金具をラックレ ールに取り付けます。 注意: 取り付け用部品は必ずラックメーカーの推奨品を使用してください。 注意: 暖炉、ヒーター、暖房送風口、その他の熱を発する装置（アンプを含む）の近くにブラケットを取り付けたり、製品を設置したりしないでください。 標準のコンタクトクロージャーでのミュート アンプの設定に応じて、ミュートコンタクト間を短絡したとき、または開いたときにすべての出力を ミュートするように設計されています。デフォルトの状態はノーマリーオープン（NO）で、Muteコ ネクターが短絡するとすべての出力がミュートされます。Mute DIPスイッチを使用して、ミュート 極性を反転させてノーマリークローズ（NC）にすることもできます。その場合、Muteコネクターが 開回路になると、すべての出力がミュートされます。 注: アンプがリアパネルのMuteコネクターからミュートされたときには、すべてのOutput Limit LEDが赤く点滅します。 56 • 日本語 PowerSpace P2600A/P21000A/P4300A • 設置ガイド...
  • Page 57 .Bose Corporation ‫ عالمتان تجاريتان لشركة‬PowerSpace‫ و‬Bose ‫إن‬ 1-877-230 -5639 :Bose ‫المقر الرئيسي لشركة‬ ‫. يجب عدم استنساخ أي جزء من هذا المستند أو تعديله أو توزيعه أو‬Bose Corporation ‫حقوق الطباعة والنشر © للعام 9102 لشركة‬ ‫تحذيرات/تنبيهات‬ .‫حتى استخدامه بدون إذن خطي مسبق‬...
  • Page 58 )‫مع 3 مالمسات معدنية (أخضر‬ I-Share ‫قطعة توصيل‬ ‫شوكة طرفية‬ )16-14 ‫(مقاس‬ ‫المعلومات الفنية‬ .PRO.BOSE.COM ‫ على‬PowerSpace ‫للحصول على معلومات فنية إضافية تتضمن المواصفات، والرسوم البيانية التنظيمية، وإحصائيات سحب التيار المتردد، ي ُرجى زيارة صفحة منتج‬ ‫مقنن الطاقة‬ P4300A P21000A P2600A ‫4 ×...
  • Page 59 .1:1 ‫. وتكون الحالة االفتراضية تناظرية‬AmpLink ‫مفتاح التحكم في الدخل: مفتاح يحدد ما إذا كان يتم استخدام المدخالت الصوتية التناظرية أو‬ ‫ لربط القنوات الصوتية الرقمية الثماني كلها‬Thru ‫. ويدعم مض خ ّ م الصوت أي ض ً ا مسار‬Bose AmpLink ‫ للدخل الذي يستقبل ما يصل إلى ثماني قنوات رقمية من أحد منتجات‬RJ-45 ‫: موصل‬AmpLink ‫منافذ‬...
  • Page 60 .1:1 ‫. وتكون الحالة االفتراضية تناظرية‬AmpLink ‫مفتاح التحكم في الدخل: مفتاح يحدد ما إذا كان يتم استخدام المدخالت الصوتية التناظرية أو‬ ‫ لربط القنوات الصوتية الرقمية الثماني كلها بما يصل إلى‬Thru ‫. ويدعم مض خ ّ م الصوت أي ض ً ا مسار‬Bose AmpLink ‫ للدخل الذي يستقبل ما يصل إلى ثماني قنوات رقمية من أحد منتجات‬RJ-45 ‫: موصل‬AmpLink ‫منافذ‬...
  • Page 61 ‫ الخاص بحد الخرج باللون الكهرماني. قم بزيادة التوهين إلى أن تتوقف إضاءة مؤشر‬LED ‫تعديله. إذا كان مستوى اإلشارة أعلى من حد الحماية لمكبر الصوت، فسيضيء مؤشر‬ .PRO.BOSE.COM ‫ على‬PowerSpace ‫ الخاص بحد الخرج أو يضيء من وقت إلى آخر فقط. لالطالع على األمثلة، راجع دليل استعمال‬LED ‫نظر...
  • Page 64 ©2019 Bose Corporation, All rights reserved. Framingham, MA 01701-9168 USA PRO.BOSE.COM AM833533 Rev. 00 June 2019...
