Schrack Technik TEMPUS ANALOG BZT26448 Operating Instructions

Security:

Installation and mounting of electrical
devices only by an electrotechnican.
The indicated connected loads have to
be considered!
Sicherheit:
Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft
erfolgen. Die angegebenen Anschluß-
werte sind zu beachten!
Securite:
Installation et montage des appareils
electriques seulement par un electricien.
Les charges de connexion indiquées doi-
vent être considerées!
309509 03

Operating instructions

Bedienungsanleitung
Mode d'emploi
Handleiding
Kezelési utasítás
TEMPUS
ANALOG
BZT26448

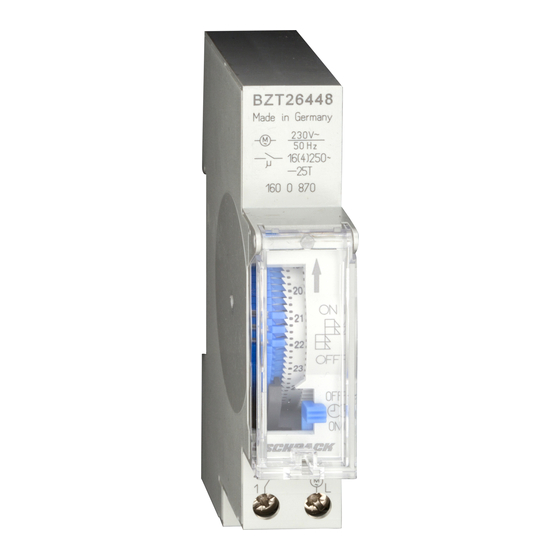

Daily Time Switch
PROG

Programming:

segments at left = ON
segments at right = OFF
Exemple: 6 – 18 ON
00 00
segments from 6 – 18 left justfield.
00 00
Programmierung:
Segmente nach links = Ein
Segmente nach rechts = Aus
Beispiel: 6 – 18 Ein
00 00
Segmente von 6 – 18 linksbündig
00 00
Programmation:
segments à gauche = ON
segments à droite = OFF
Exemple: 6 – 18 ON
00 00
segments de 6 – 18 pos. à gauche.
00 00

Time setting:

Move switching dial downwards in
direktion of arrow until actual daytime
appears at the marked arrow of the
housing.
Uhr stellen:
Schaltscheibe in Pfeilrichtung nach
unten bewegen, bis aktuelle Tageszeit
neben der Pfeilmarke am Gehäuse
steht.
Mise a l'heure:
Mouvez le cadran en bas en direction
de la flèche jusqu'à ce que l'heure
actuelle apparaisse à la flèche marquée
au boîtier.
i
Manuel switching:
switch up = set time
programme is running
switch down = permanent
On-switching.
Handschaltung:
Schalter oben = eingestelltes
Zeitprogramm läuft automatisch
Schalter unten = Dauereinschal-
tung.
Commutation manuelle:
commutateur en haute =
le programme fixe écoule
commutateur en bas =
commutation permanente ON
Technical
Data
± 1 s / d
IP 20
