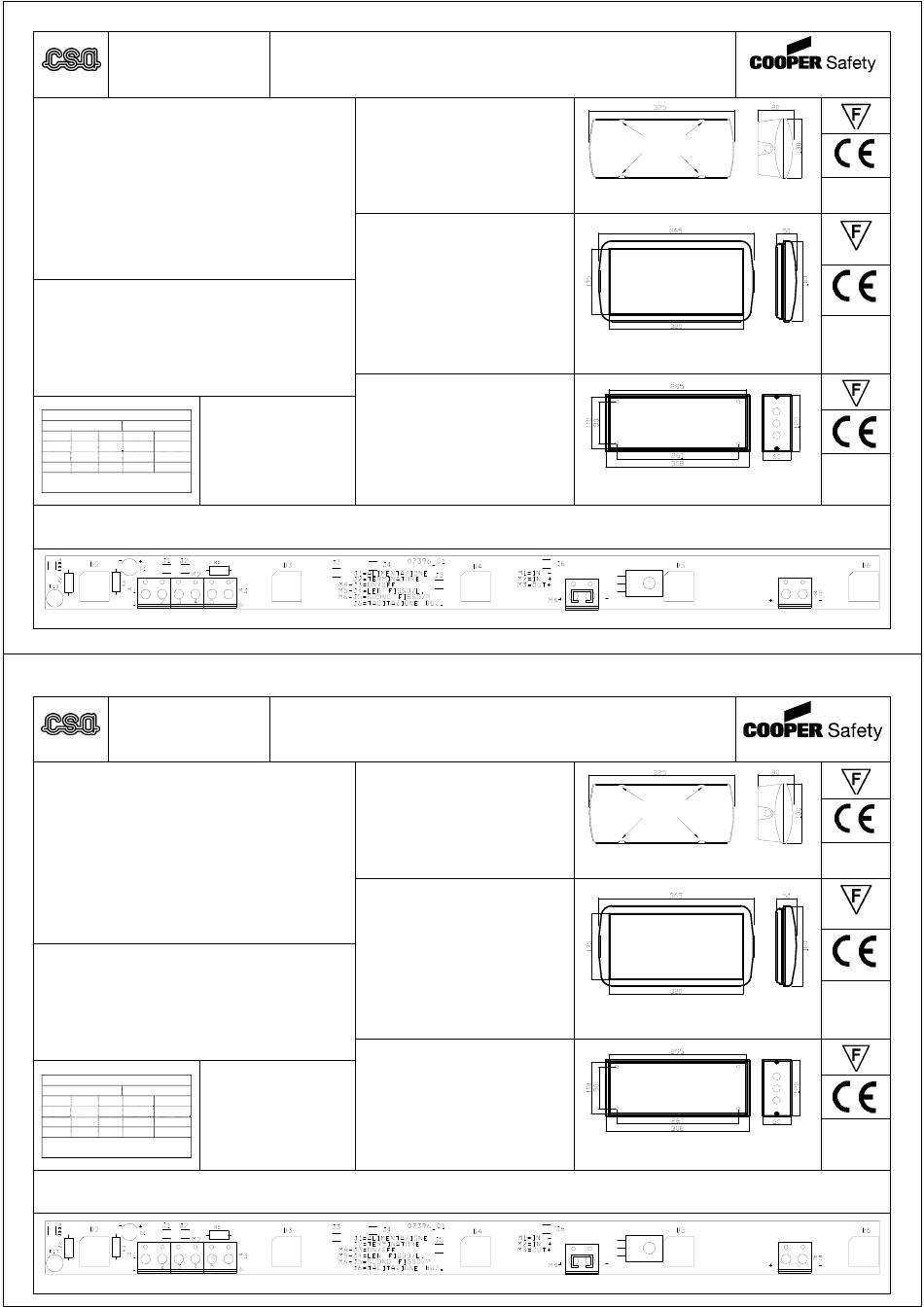

Cooper 1555-CSA Quick Start Manual

Cooper Csa Srl
Via Meucci, 10 - 20094 - Corsico (MI)
N.Verde 800-449433
www.coopercsa.it
Rif. 08895_07
ITALIANO
SPECIFICHE GENERALI
Pannello di segnalazione retro illuminato con 5 LED rossi "Super Flusso" ad
alta efficienza.
Tecnologia a montaggio superficiale (SMD)
Buzzer bordo macchina da 98 dB @ 1m 3200 Hz.
Jumper di programmazione
Morsetti da 2,5 mm² per i collegamenti.
Consumi ridotti
Protezione contro l'inversione dell'alimentazione
Resistenza fusibile per protezione linea di alimentazione
Luce fissa o lampeggiante ( 2 livelli d'allarme)
Suono Fisso o pulsante
Stabilizzazione della corrente assorbita e del flusso luminoso
Alimentazione da 10,8Vcc a 28Vcc
Temperatura di funzionamento: –10°C...+50°C
Frequenza lampeggio/suono: 1 Hz.
COLLEGAMENTI
1 Negativo Alimentazione
2 Positivo Alimentazione 10,8V..28V corrente continua
3 Positivo Alimentazione
4 Comando spegnimento targa ottica Connesso a negativo: Spento
Non Connesso:
5 Comando luce fissa/lampeggiante Connesso a negativo: Luce fissa
Non connesso: Luce Lampeggiante
6 Comando Buzzer Fisso/pulsante Connesso a negativo: Suono Fisso
Non Connesso: Suono pulsante
CARATTERISTICHE ELETTRICHE IMPOSTAZIONE JUMPER
J1
Luce fissa / Suono Continuo
J2
Senza Buzzer Con Buzzer
J3
[ V ] [mA] [W] [mA] [ W ]
13.8 66 0.91 73 1.0
J4
20 58 1.16 84 1.68
J5
27.6 58 1.6 90 2.48
J6
In modalità lampeggiante la corrente
media è la metà di quella indicata
J1: Se presente, alimenta il circuito. J2: Non inserire. J3: quando inserito abilita il comando On/off da centrale. J4: Luce fissa quando inserito. J5: suono fisso quando inserito. J6: suono attivo quando inserito.
Non inserire i Jumper J4 e J5 se i comandi relativi arrivano da centrale. I comandi remoti devono essere contatti puliti o open collector.
Cooper Csa Srl
Via Meucci, 10 - 20094 - Corsico (MI)
N.Verde 800-449433
www.coopercsa.it
ENGLISH

GENERAL SPECIFICATION

Back Light sign board with Led at high efficiency red led Super Flux .
Surface mounted device
Buzzer (98 dB @ 1m 3200 Hz).
Programmation Jumpers
2,5 mm² wire clamp.
Low current
Protection against inversion of power supply.
Power supply fuse resistor protector
Flashing or permanent light ( two alarm levels)
Permanent or intermittent sound
Constant current and luminous flux.
Power supply from 10,8Vdc up to 28V DC
Working temperature from –10°C up to +50°C
Flashing frequency : 1 Hz

CONNECTIONS

1 Negative line supply
2 Positive line supply 10,8V..28V Direct Current
3 Positive Line supply
4 Switch off panel command Connected to ground : Off
Not connected :
5 Flashing/permanent light Connected to Ground: Permanent light
Command Not Connected: Flashing Light
6 Permanent / intermittent Sound Connected to Ground: Permanent Sound
Command Not Connected: Intermittent Sound

ELECTRICAL SPECIFICATIONS

JUMPER SET UP

Permanent Light / Permanent Sound J1
J2
Without Buzzer With Buzzer
J3
[ V ] [mA] [W] [mA] [ W ]
13.8 0.91 73 1.0
66
J4
20 58 1.16 84 1.68
J5
27.6 58 1.6 90 2.48
The medium current in flashing mode
J6
is half of that shown on the upper list
J1: Feed the circuit when present. J2: don't insert. J3: Enables external switch on/off command when inserted. J4: Permanent light when inserted. J5: Permanent Sound when inserted. J6: Enables Sound when inserted.
Don't insert J4 and J5 Jumper when relative commands input are connected to remote equipment . Remote signal must be relays contact or open collector.
1555-CSA 5055-CSA
1555-SS 5055-SS
Istruzioni di montaggio Art. 5555, 5555 SS.
Rimuovere il diffusore trasparente facendo leva nelle
4 fessure indicate in figura. Fissare la base
utilizzando i tasselli, le viti in dotazione e le rondelle
in plastica per garantire l'impermeabilità. Cablare il
circuito , impostare i jumper e collaudare. Applicare il
pittogramma desiderato, facendo aderire
completamente la superficie adesiva ed evitando le
bolle d'aria. Appoggiare il riflettore sulla base, e
premere in corrispondenza dei 4 ganci assicurandosi
dello scatto di chiusura.
Istruzioni di montaggio Art. 5055 – 5055 SS.
Rimuovere il diffusore trasparente inserendo un
utensile nella feritoia posta nel centro del
perimetro.Togliere il riflettore, agendo sulle spalle
laterali d'aggancio. Fissare la base al muro facendo
passare i cavi nelle predisposizioni Previste.
Rimontare il riflettore, collegare i cavi al circuito,
impostare i jumper e collaudare. Applicare al
diffusore, il pittogramma desiderato, facendo aderire
completamente la superficie adesiva ed evitando le
bolle d'aria. Rimontare il diffusore.
Acceso
Istruzioni di montaggio Art. 1555 – 1555 SS.
Smontare una spalla laterale e rimuovere i due
diffusori trasparenti, il circuito ed il riflettore bianco.
Inserimento Alimentazione
Fissare il cassonetto alla parete tramite viti e tasselli
Non Usato
e rimontare il riflettore ed il circuito. Collegare i cavi
Abilitazione comando
facendoli passare dalle aperture preformate delle
esterno di spegnimento
spalle, impostare i jumper e collaudare.
Luce fissa/lampeggiante
Inserire il pittogramma fra i due diffusori trasparenti
Suono Fisso/lampeggiante
ed inserire il pacco nella guida relativa. Chiudere la
Abilitazione Buzzer
spalla laterale e fissarla con le viti.
1555-CSA 5055-CSA
1555-SS 5055-SS

Installation Instructions of Art.5555,5555 SS

Remove the transparent diffuser, making lever in the
4 fissures indicated in the figure. Fix the base, using
the material in equipment (dowels, screws, plastic
washers, etc) in order to guarantee the impermebility
of the apparatus. Wire the circuit, set up the jumpers
and do the final test. Apply the wished adhesive label
avioding the air bubbles.Support the reflector on the
base, and press in correspondence of the 4 hooks
making sure itself of the closing release.

Installation Instructions of Art.5055,5055 SS

Remove the transparent diffuser inserting a tool in
the window mails in the center of the perimeter.
Remove the reflector, acting on the lateral hooks and
fix the base on the wall being made to pass cables in
the previewed zones.
Mount the reflector ,wire the circuit, set up the
jumpers and do the final test.
Apply the whished adhesive label avioding the air
bubbles therefore mount the transparent diffuser.
On

Installation Instructions of Art.1555,1555 SS

Take apart a lateral shoulder and remove the two
transparent diffusers, the circuit and the white
reflector. Fix the box on the wall through the screws
Power Supply Enable
and the dowels mounting also the reflector and the
Not Used
circuit. Connect the cables making to pass them from
External Switch off
the openings preformate of the shoulders, set up the
Command Enable
jumpers and do the final test. Insert the plastic label
Permanent / flashing light
between the two transparent diffusers and put the
Permanent / intermittent
package in the relative guide.
Sound
Close the lateral shoulder and fix it with the relative
Buzzer enable
screws.
5555-CSA
5555-SS
5555-CSA
5555-SS
IP65
IP40
IP30
IP65
IP40
IP30
