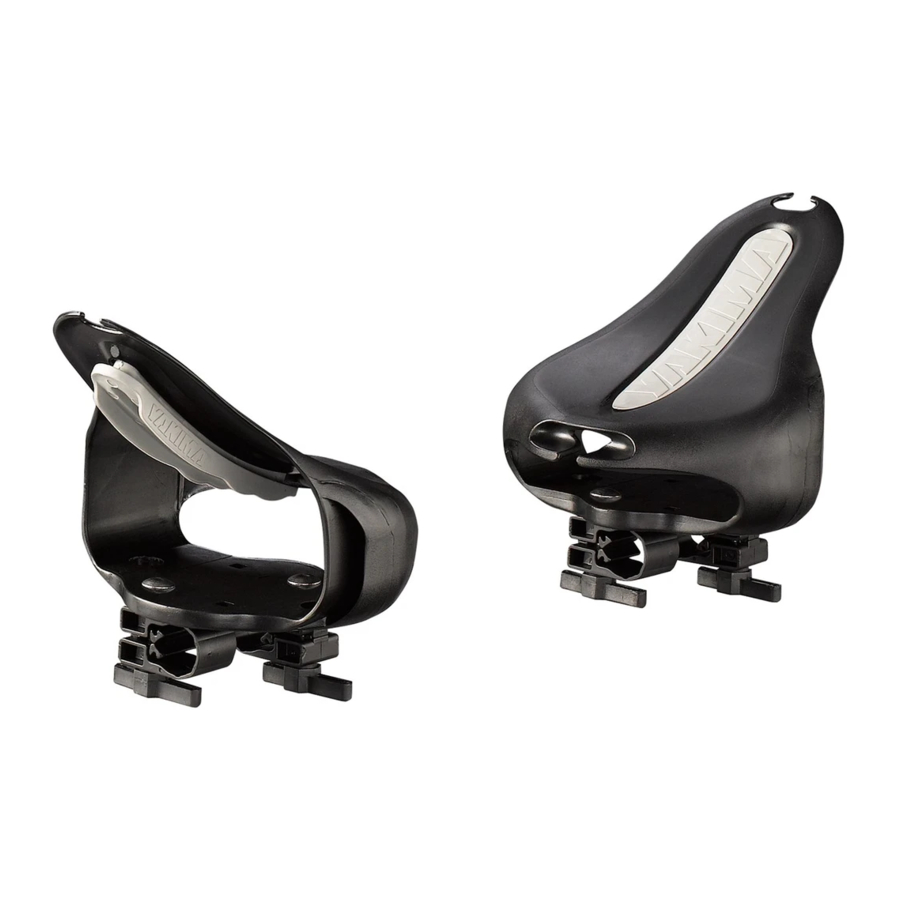

Yakima Mako Saddles Manual

Yakima Mako Saddles Manual

Minimum crossbar spread 24”
Hide thumbs Also See for Mako Saddles:

Advertisement

Available languages

Available languages

Quick Links

BUCKLE STRAP (1X)
BOW STERN TIE DOWN
Buckle
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO
OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS PRIOR
TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ
AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE
AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP.
1033426B-1/15
MAKO SADDLES
MiniMuM Crossbar spread 24"
SADDLE (2X)
Plastic Tube
CARRIAGE BOLT (4X)
SNAP AROUND (4X)
HEX KEY (4X)
Plain Strap
Steel Hook
Part #1033426 Rev.B

Advertisement

loading
Need help?

Need help?

Do you have a question about the Mako Saddles and is the answer not in the manual?

Questions and answers

Summary of Contents for Yakima Mako Saddles

  • Page 1 Plain Strap IMPORTANT WARNING IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO OTHERS.
  • Page 2 SADDLES: • Repeat installation for second set of saddles, YAKIMA HULLYROLLERS: • Follow installation instructions in HullyRollers kit. load your Craft CEntER CRAFt on SAddlES • Place craft in saddles.
  • Page 3 INSTALL STRAP. • Insert buckle strap into notch at top of saddle. • Loop strap through saddles. • Place straps in groove on underside of each pad. TIGHTEN STRAPS. • Pull strap end to tighten. • Secure end of strap. •...
  • Page 4 • READ ALL CAUTIONS AND LIMITS ON NEXT PAGE. Check straps periodically during travel and tighten see your aCCessory if necessary. Replace any straps that are worn or instruCtions for frayed before using (see your Yakima dealer). iMportant warnings 1033426B-4/15...
  • Page 5 Maximum weight is 165 lbs. (75 kg) unless otherwise noted. IF YOU REMOVE YOUR CARRIER, FOLLOW INSTRUCTIONS TO INSTALL AGAIN.
  • Page 6: Avertissement Important

    SANGLE SANS BOUCLE AVERTISSEMENT IMPORTANT IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎNER DES BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES RESPONSABLE DE L’INSTALLATION DU PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ...
  • Page 7 SELLES : • Procéder de la même manière pour poser la deuxième paire de selles. HULLYROLLER DE YAKIMA : • Suivre les instructions qui accompagnent les rouleaux HullyRoller. Charger l'eMbarCation CEntRER l'EMBARCAtIon SUR •...
  • Page 8 POSER LES SANGLES. • Enfiler la sangle avec boucle dans la coche au sommet de la selle. • Faire passer la sangle à travers les selles. • Placer la sangle dans la rainure se trouvant sous chaque selle. SERRER LES SANGLES. •...
  • Page 9 FIGURANT À LA PAGE SUIVANTE. LIRE LES AVERTISSEMENTS IMPORTANTS Vérifier les sangles régulièrement durant le trajet et les FIGURANT DANS LES INSTRUCTIONS serrer au besoin. Si une sangle est usée ou effilochée, la remplacer (consulter le dépositaire Yakima). ACCOMPAGNANT L’ACCESSOIRE 1033426B-/15...
  • Page 10 7h et 17h, heure du Pacifique. LAVE-AUTO AUTOMATIQUE. Ce produit est couvert par la garantie limitée « tant que durera notre histoire d'amour » yaKiMa. pour se procurer une copie de cette garantie, aller en ligne à www.yakima.com ou nous envoyer un courriel à...
  • Page 11: Aviso Importante

    UNIONES Y AMARRES ANTES DE USAR E INSPECCIONANDO EL AJUSTE DE LOS PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS. POR ELLO DEBE LEER Y COMPRENDER TODAS LAS INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN CON LOS PRODUCTOS YAKIMA ANTES DE INSTALARLOS O USARLOS. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O NO TIENE EXPERIENCIA EN MECÁNICA O NO ESTÁ...
  • Page 12 ASIENTOS: • Repita la misma instalación para el segundo par de asientos. HULLYROLLERS DE YAKIMA: • Siga las instrucciones de instalación indicadas en el kit HullyRollers. Cargue su equipo •...
  • Page 13 INSTALE LAS CORREAS. • Inserte la correa con hebilla en la ranura, por la • Pase la correa por los asientos. parte de arriba del asiento. • Pase la correa por la ranura de cada almohadilla. AJUSTE LAS CORREAS. • Tire del extremo de la correa para apretar. •...
  • Page 14 Revise las correas periódicamente durante el viaje reMÍtase a las instruCCiones y ajústelas si es necesario. Reemplace toda correa referentes a los aCCesorios gastada o raída antes de usarla (consulte con su para inforMarse sobre las concesionario Yakima). advertenCias iMportantes. 1033426B-14/15...
  • Page 15: Límites De Peso

    VEHÍCULOS garantÍa liMitada a vida “Mientras dure el roManCe” este producto está cubierto por la garantía limitada a vida “mientras dure el romance” de yakima. para obtener una copia de esta garantía, visítenos en www.yakima.com, envíenos un correo electrónico a yakwarranty@yakima.com o llámenos al (888) 925-4621.
