3. Aufbau, Anschlüsse & Jumper Einstellungen

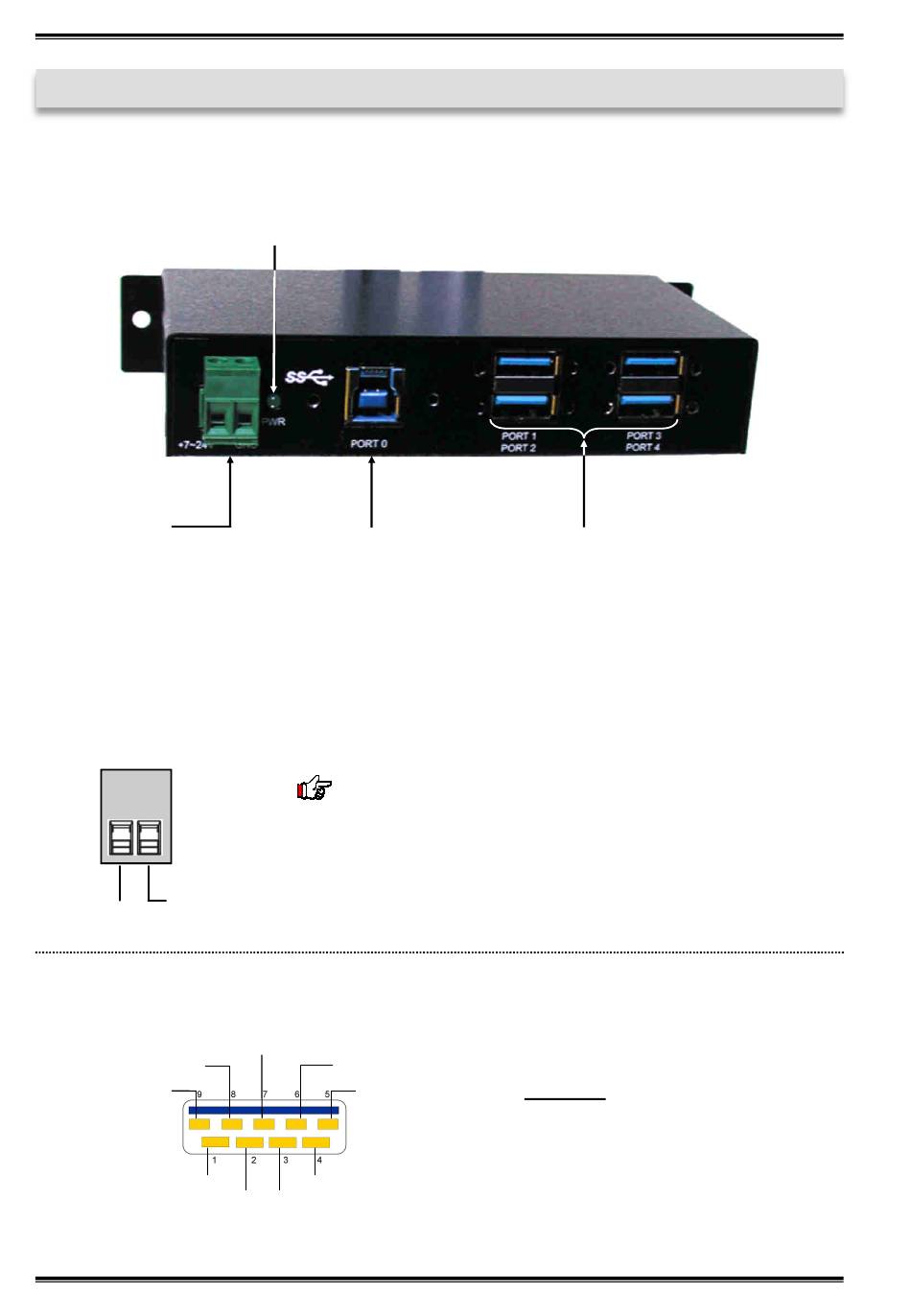

3.1 Aufbau

7-24V T-Block
für optionales
externes Netzteil
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
USB 3.1 (Gen1) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Betriebs LED
1x USB 3.1 (Gen1)
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
4x USB 3.1 (Gen1)
Downstream A-Buchse
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
4
EX-1185HMVS
