затискному патроні, що обумовлено конструктивними особливостями патронів
стандарту SDS-plus, в результаті чого в режимі холостого ходу виникає радіальне
биття. Це ніяк не впливає на точність свердління, оскільки свердло (піка, долото)
центруються автоматично.
Свердла, піки, долото та біти (насадки) із хвостовиком стандарту SDS-plus
встановлюються в SDS-plus патрон і використовуються для свердління без ударної
дії, свердління з ударною дією, довбання, розколювання та розпушування матеріалу, а
також для закручування кріпильних виробів.

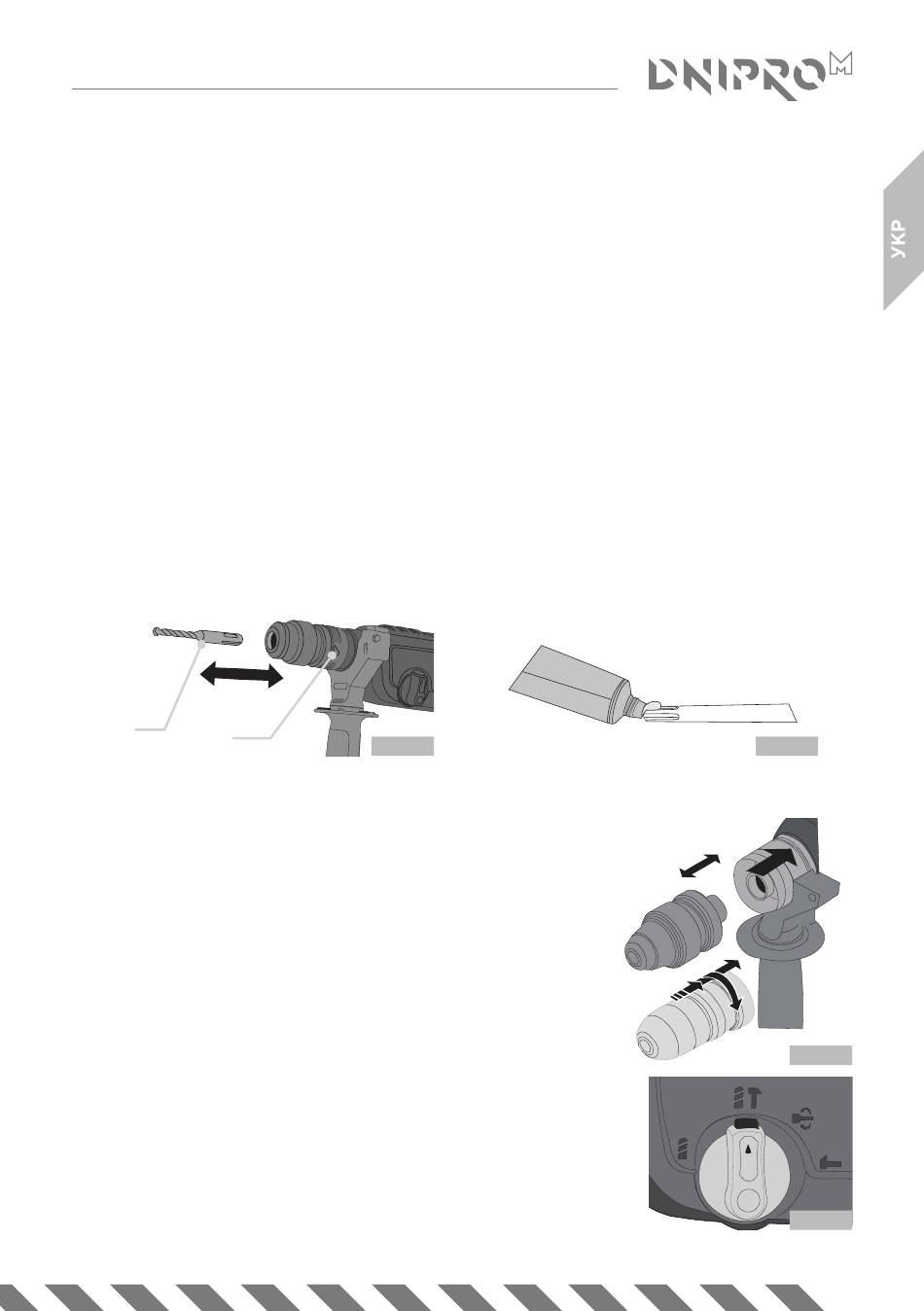

Встановлення бура (Мал. 1, Мал. 2)
Встановіть бур (2) в патрон (1) інструмента до упору, обертайте бур в будь-яку сторону
з натисканням, до характерного клацання. Хвостовик бура автоматично фіксується в
потрібному положенні. Потягніть за бур, щоб перевірити надійність фіксації.
Для встановлення бурів та іншого змінного інструмента, в першу чергу, необхідно почи-
стити хвостовик (витерти насухо чистою тканиною), а потім змастити невеликою кількістю
(0,5-1 г) мастила (див. Мал. 2) для змащення бурів або аналогічним (наприклад Літол-24).
Зняття бура
Відтягніть фіксуюче кільце на патроні SDS+ та витягніть бур з патрона.
2
1
Встановлення і заміна швидкозмінного патрона (для моделі RH-100Q) (Мал. 3)
В комплекті перфоратора RH-100Q поставляється
пластиковий швидкозмінний патрон для свердел, які
мають круглий переріз хвостовика. Для заміни встанов-
леного патрону на інший необхідно потягнути із зусил-
лям звільняючу втулку та від'єднати від шпинделя вста-
новлений патрон.
Для встановлення
необхідно потягнути звільняючу втулку, насадити патрон
на шпиндель і, обертаючи його в будь-яку сторону,
зафіксувати у пазах. Відпустіть фіксуючу втулку та
переконайтеся в надійності встановлення патрона.
Перемикач режимів роботи (Мал. 4, Мал. 5)
Перемикач має 4 положення:
1. Режим свердління (only drill).
2. Режим свердління з ударом (hammer and drill).
3. Режим довбання (only hammer).
4. Регулювання положення долота (chisel bit direction rotation).
RH-100, RH-100Q
Мал. 1
швидкозмінного патрона
Мал. 2
Мал. 3
Мал. 4
