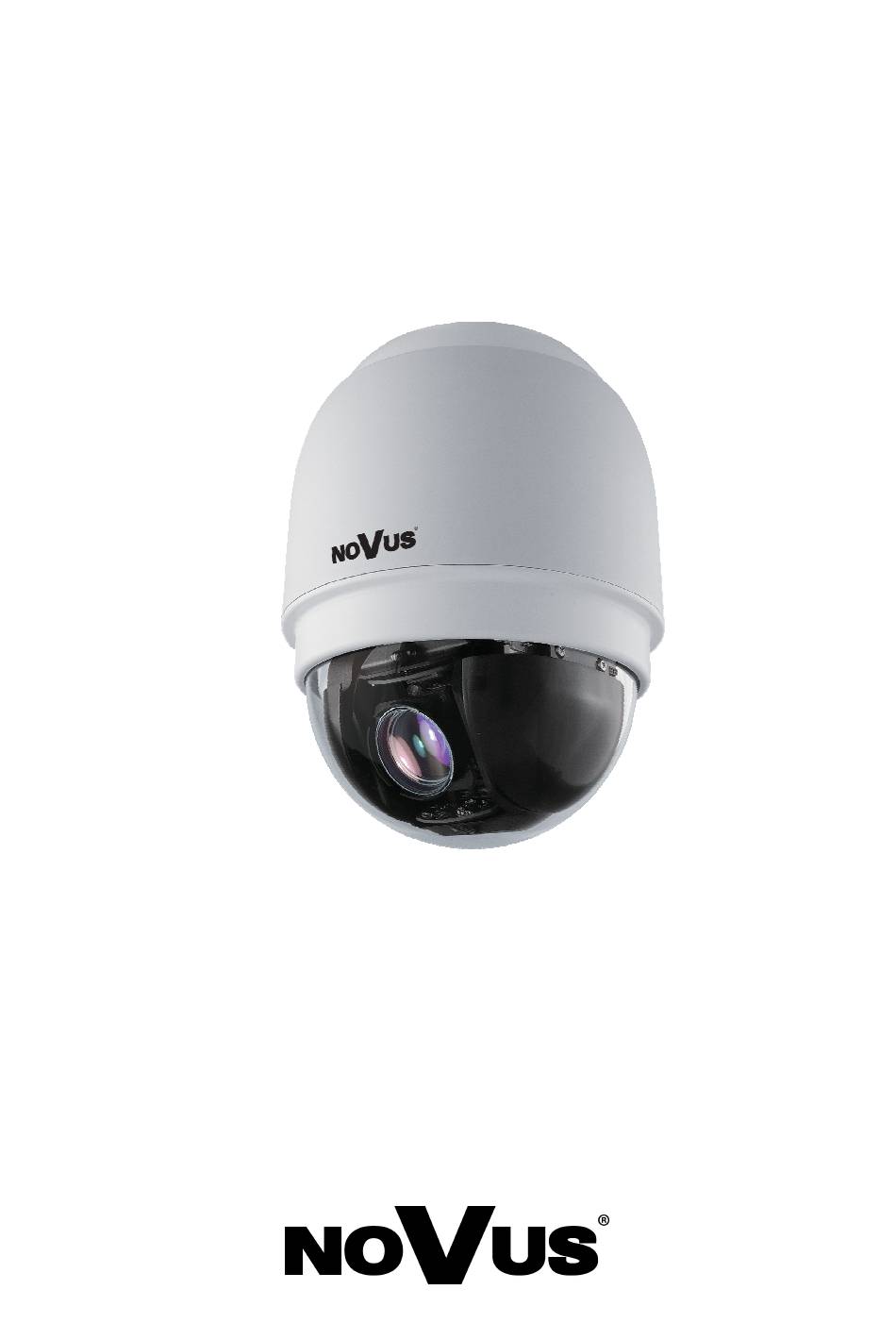

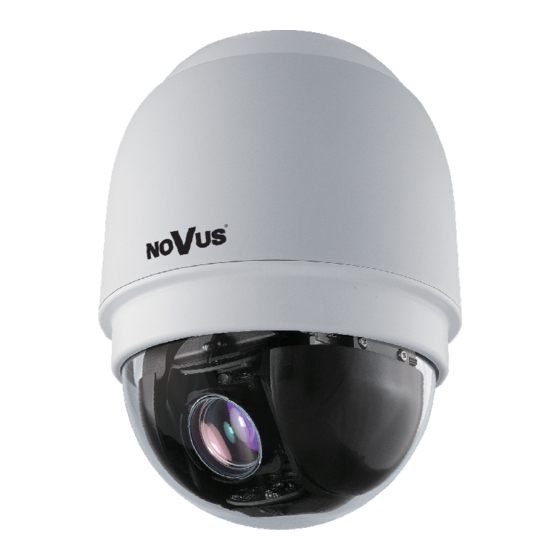

U s e r 's m a n u a l
( s h o r t )
NVIP-2DN7120SD-2P

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2DN7120SD-2P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-2DN7120SD-2P

Summary of Contents for Novus NVIP-2DN7120SD-2P

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVIP-2DN7120SD-2P...
  • Page 2 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Important Safeguards And Warnings

    NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS OSTRZE ENIA IMPORTANT SAFEGUARDS AND WARNINGS 1. Prior to undertaking any action with the device, please consult following manual, and read all the safety and operating instructions before operating the device.

  • Page 4: Foreword Information

    SD/SDHC card, alarm output trigger, HTTP notification, PTZ function activation • PTZ control directly from the website and NMS (NOVUS MANAGEMENT SYSTEM) • Schedule recording function • Network protocols support: ONVIF (2.0), HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS •...
  • Page 5 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.2. NVIP-2DN7120SD-2P specification Specifications Description Pick-up Element 1/2.8” CMOS imager (16:9 format), progressive scan Resolution 2 Megapixels 0.05 lx/F=1.6 - color mode DSS, Min. Illumination 0.01 lx/F=1.6 - B/W mode DSS S/N Ratio...
  • Page 6 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION Parametry Opis Tilt Range -10° ~ 190° 360° (continuous) Pan Range Pan/Tilt Speed 0.5 - 90°/s (Manual), Up to 400°/s (Auto) Preset Speed 5 - 400°/s Other Functions “Auto-Flip” function, “Home” function...
  • Page 7 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.3. Camera dimensions All dimensions are given in millimeters. 1.4. Package contents After you open the package make sure that the following elements are inside: -Speed dome camera -Hard Ceiling Mount -Fixing Plate -Accessories bag -Short version of user’s manual...
  • Page 8 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools A. Port Ethernet 100 Mb/s (RJ-45 connector) B. Alarm input/output connector C. 24 VAC Power socket D.
  • Page 9 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Mounting the camera CAUTION! Due to safety reasons, maximum load capacity of surface shouldn’t be less than 25kg. In order to successfully mount a camera, please follow the procedure below: 1.
  • Page 10 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 6. Install the Camera on the fixed Hard Ceiling Mount by turning the Camera clockwise. 7. Fasten the screw at the tip of the Fixing Plate to attach the Camera to the Hard Ceiling Mount.
  • Page 11 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect 24 VAC power supply or Ethernet cable between camera and network switch with PoE+ with parameters compatible with camera power supply specification.
  • Page 12 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 13 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 30 fps speed.
  • Page 14 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...
  • Page 15 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
  • Page 16 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Main tabs Home — live view and PTZ control page System — camera settings ( IP, recording, sending alarm messages, motion detection) Streaming —...
  • Page 17 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording to AVI button - additional PTZ control panel. After selecting the following menu appears: a - calling Preset in the range of 1 to 10.
  • Page 18 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 5. Video streaming information. Right mouse button click on the live screen view displays additional information about actual video and audio transition parameters. 6. Zoom control. Slider allows to change zoom in the range of x1 to x 20.

  • Page 19: Electric Connectors And Accesories

    NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera The camera can be supplied using an external power supply with parameters compatible with camera specification or via the network using the RJ45 socket using PoE + (IEEE 802.3at Type 2).
  • Page 20 NVIP-2DN7120SD-2P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES • Alarm input electric connections Alarm input + Switch/sensor IP Camera Alarm input (ground) • Alarm output electric connections Alarm output Indicator Indicator power supply 5.4. SD card installation Camera supports SD and SDHC cards with their capacity up to 32GB. In order to install the card properly, please follow the instructions below: •...
  • Page 21 • log on after approx. 1 minute using default IP address (http://192.168.1.200) and default user name (root) and password (pass) RESET In the NVIP-2DN7120SD-2P camera RESET button is located as depicted above. All rights reserved © AAT Holding sp. z o.o.
  • Page 22 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-04-09 TŁ, MM...
  • Page 23 ł u g i ( w e r s j a s k r ó c o n a ) NVIP-2DN7120SD-2P...
  • Page 24 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INFORMACJE OSTRZE ENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do u ytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 25 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) UWAGI I OSTRZE ENIA OSTRZE ENIA WARUNKI BEZPIECZEŃSTWA 1. Przed zainstalowaniem i rozpoczęciem eksploatacji nale y dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści;...
  • Page 26 • Obsługa protokołów: ONVIF (2.0), HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu “na ywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP) •...
  • Page 27 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE 1.2. Dane techniczne Parametry Opis Przetwornik obrazu matryca CMOS, 1/2.8” skanowanie progresywne 2 megapiksele Rozdzielczość 0.05 lx/F=1.6 - tryb kolorowy DSS Czułość 0.01 lx/F=1.6 - tryb czarno-biały DSS > 50 dB (wyłączona ARW) Stosunek sygnału do szumu...
  • Page 28 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE Parametry Opis Trasy automatycznego skanowania 8 (do 206 s) Trasy obserwacji Strefy prywatności Zakres obrotu w pionie -10° ~ 190° Zakres obrotu w poziomie 360° (obrót ciągły) 0.5 - 90°/s (tryb manualny), do 400°/s (tryb automatyczny) Prędkość...
  • Page 29 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wszystkie wymiary są podane w mm. 1.4. Zawartość opakowania W zestawie kamerowym powinny się znajdować następujące elementy: -Kamera szybkoobrotowa -Uchwyt monta owy -Płytka mocująca -Torebka z akcesoriami monta owymi -Instrukcja obsługi...
  • Page 30 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis wa niejszych złącz elektrycznych A. Port Ethernet 100 Mb/s (gniazdo RJ-45) B. Złącze wejść i wyjść alarmowych C.
  • Page 31 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Monta kamery UWAGA! Ze względów bezpieczeństwa zaleca się aby powierzchnia, do której mocowany jest uchwyt i kamera miała nośność nie mniejszą ni 25kg. W celu zamontowania kamery nale y postępować zgodnie z podaną procedurą: 1.
  • Page 32 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 6. Przyło yć kamerę do uchwytu monta owego i przekręcić przeciwnie do ruchu wskazówek zegara. 7. Przykręcić wkręt do sufitu tak aby przechodził zarówno przez otwór w płytce mocującej jak i otwór w uchwycie monta owym.
  • Page 33 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery nale y podłączyć zasilanie 24 VAC lub PoE+ zgodnie ze specyfikacją kamery. Po upływie ok. 30s mo na przystąpić do łączenia się z kamerą przez przeglądarkę internetową.
  • Page 34 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, nale y się w niego zaopatrzyć we własnym zakresie.
  • Page 35 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poni sze wymagania dotyczą połączenia z kamerą IP przy zało eniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 30kl/s.
  • Page 36 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Je eli instalacja przeprowadzona w ten sposób się nie powiedzie nale y zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić nale y w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe >...
  • Page 37 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamerą IP za pomocą innych przeglądarek (np. Chrome, Mozilla Firefox, Safari ) Mo liwe jest równie połączenie z kamerą przy pomocy innych przeglądarek, ale połączenie takie mo e nie oferować...
  • Page 38 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na ywo 1. Menu podglądu i konfiguracji kamery Podgląd — podgląd obrazu na ywo z kamery, sterowanie PTZ Konfiguracja —...
  • Page 39 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ - zdjęcie - zapis aktualnego obrazu jako plik *.JPG - zatrzymanie/uruchomienie podglądu na ywo - zapis aktualnego obrazu jako plik AVI - rozwinięcie dodatkowego panelu sterowania PTZ. Po wybraniu przycisku pojawi się...
  • Page 40 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 5. Parametry aktualnie zdefiniowanych strumieni. Po podwójnym kliknięciu lewym przyciskiem myszy na ekranie wideo dostępne są dodatkowe informacje o aktualnie wyświetlanym obrazie. Sterowanie przybli eniem obrazu z kamery. Suwak pozwala na zmianę przybli enia w zakresie od x1 do x 20.
  • Page 41 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera mo e być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE+ (IEEE 802.3at Typ 2).
  • Page 42 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW • Typowe połączenia wejścia alarmowego Wejście alarmowe Przełącznik Kamera IP lub czujka Wejście alarmowe masa • Typowe połączenia wyjścia alarmowego Wyjście alarmowe Sygnalizator Zasilanie Wspólny sygnalizatora 5.4. Instalacja karty SD Kamera obsługuje karty microSD i microSDHC o pojemności do 32GB.
  • Page 43 Instrukcja obsługi kamery szybkoobrotowej NVIP-2DN7120SD-2P wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW • Włączyć kamerę • Sprawdzić poprawność zainstalowania karty przez zweryfikowanie jej rozmiaru w zakładce ZARZĄDZANIE DYSKAMI 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP marki NOVUS umo liwiają resetowanie ustawień: •...
  • Page 44 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-04-09 TŁ, MM...
