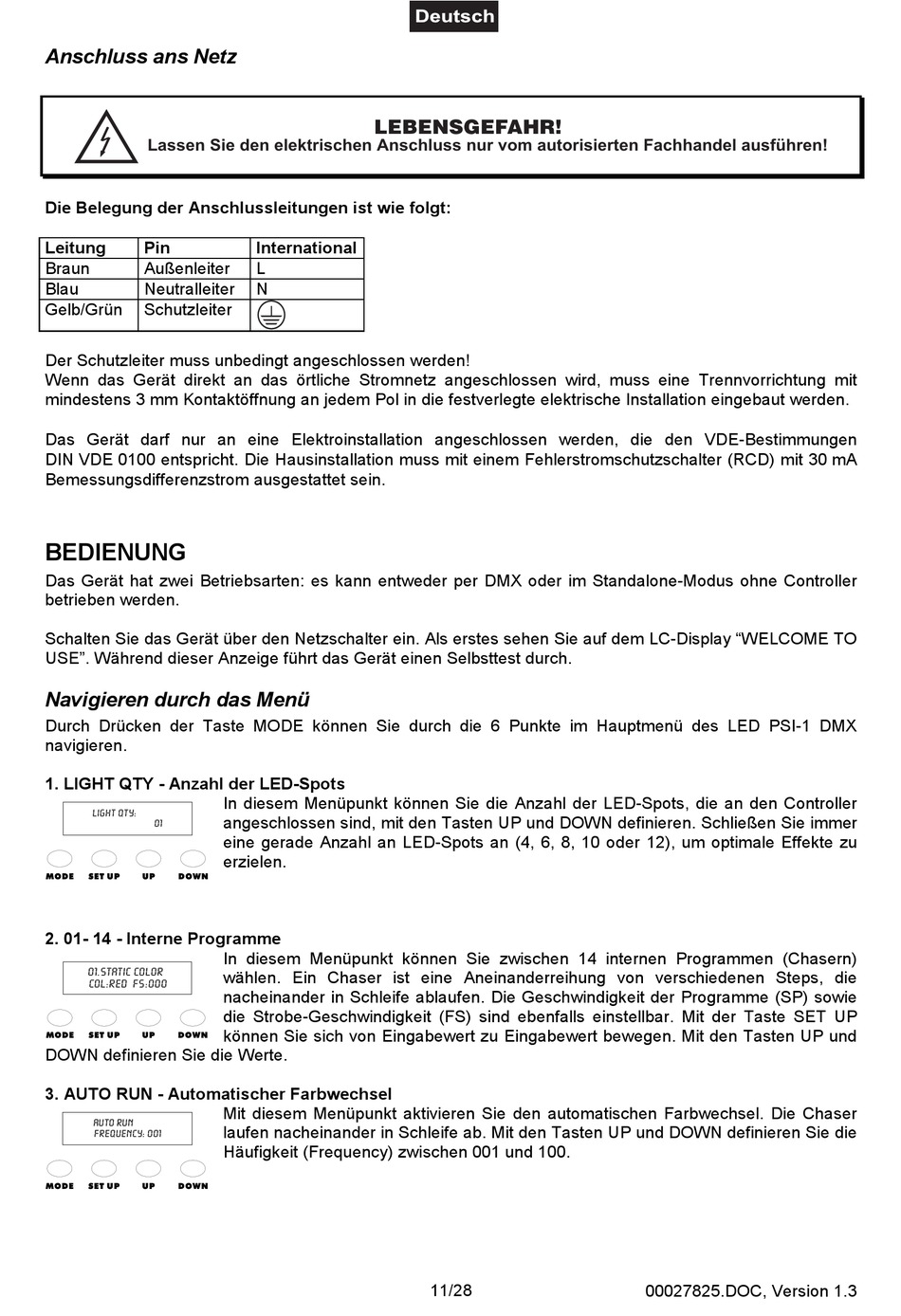

Anschluss ans Netz

Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.

BEDIENUNG

Das Gerät hat zwei Betriebsarten: es kann entweder per DMX oder im Standalone-Modus ohne Controller
betrieben werden.
Schalten Sie das Gerät über den Netzschalter ein. Als erstes sehen Sie auf dem LC-Display "WELCOME TO
USE". Während dieser Anzeige führt das Gerät einen Selbsttest durch.
Navigieren durch das Menü
Durch Drücken der Taste MODE können Sie durch die 6 Punkte im Hauptmenü des LED PSI-1 DMX
navigieren.
1. LIGHT QTY - Anzahl der LED-Spots
LIGHT QTY:
01
MODE SET UP UP DOWN
2. 01- 14 - Interne Programme
01.STATIC COLOR
COL:red FS:000
MODE SET UP UP DOWN
DOWN definieren Sie die Werte.
3. AUTO RUN - Automatischer Farbwechsel
AUTO RUN
FREQUENCY: 001
MODE SET UP UP DOWN
LEBENSGEFAHR!
International
L
N
In diesem Menüpunkt können Sie die Anzahl der LED-Spots, die an den Controller
angeschlossen sind, mit den Tasten UP und DOWN definieren. Schließen Sie immer
eine gerade Anzahl an LED-Spots an (4, 6, 8, 10 oder 12), um optimale Effekte zu
erzielen.
In diesem Menüpunkt können Sie zwischen 14 internen Programmen (Chasern)
wählen. Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die
nacheinander in Schleife ablaufen. Die Geschwindigkeit der Programme (SP) sowie
die Strobe-Geschwindigkeit (FS) sind ebenfalls einstellbar. Mit der Taste SET UP
können Sie sich von Eingabewert zu Eingabewert bewegen. Mit den Tasten UP und
Mit diesem Menüpunkt aktivieren Sie den automatischen Farbwechsel. Die Chaser
laufen nacheinander in Schleife ab. Mit den Tasten UP und DOWN definieren Sie die
Häufigkeit (Frequency) zwischen 001 und 100.
11/28
00027825.DOC, Version 1.3
