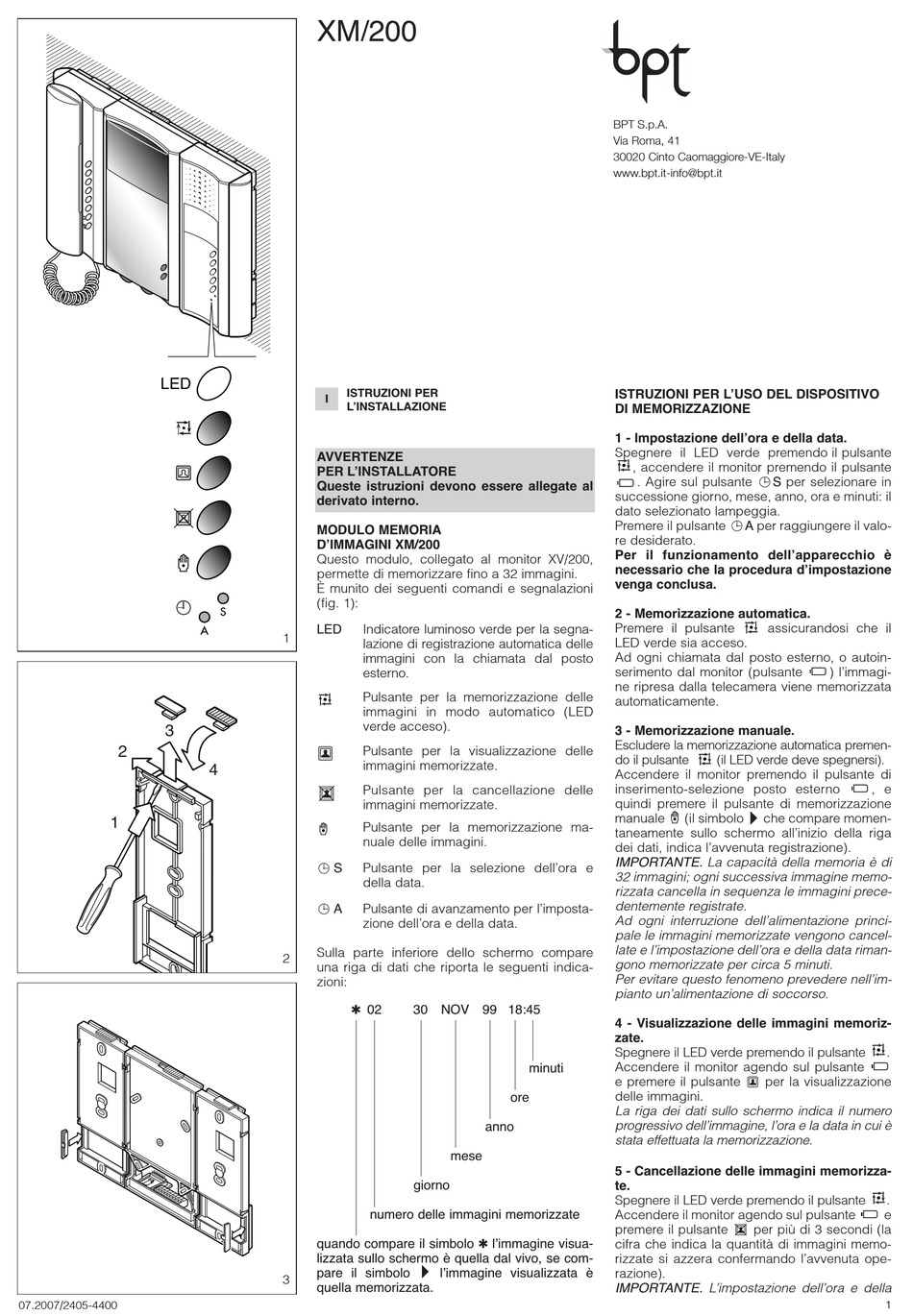

Bpt XM/200 Installation Instructions Manual

LED
3
2
1
07.2007/2405-4400
XM/200
ISTRUZIONI PER
I
L'INSTALLAZIONE
AVVERTENZE
PER L'INSTALLATORE
Queste istruzioni devono essere allegate al
derivato interno.
MODULO MEMORIA
D'IMMAGINI XM/200
Questo modulo, collegato al monitor XV/200,
permette di memorizzare fino a 32 immagini.
È munito dei seguenti comandi e segnalazioni
(fig. 1):
S
LED Indicatore luminoso verde per la segna-
A
1
lazione di registrazione automatica delle
immagini con la chiamata dal posto
esterno.
Pulsante per la memorizzazione delle
immagini in modo automatico (LED
verde acceso).
Pulsante per la visualizzazione delle
immagini memorizzate.
4
Pulsante per la cancellazione delle
immagini memorizzate.
Pulsante per la memorizzazione ma-
nuale delle immagini.
S Pulsante per la selezione dell'ora e
della data.
A Pulsante di avanzamento per l'imposta-
zione dell'ora e della data.
Sulla parte inferiore dello schermo compare
2
una riga di dati che riporta le seguenti indica-
zioni:
02
numero delle immagini memorizzate
quando compare il simbolo
lizzata sullo schermo è quella dal vivo, se com-
pare il simbolo
3
quella memorizzata.
30 NOV 99 18:45
minuti
ore
anno
mese
giorno
l'immagine visua-
l'immagine visualizzata è
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore-VE-Italy
www.bpt.it-info@bpt.it
ISTRUZIONI PER L'USO DEL DISPOSITIVO
DI MEMORIZZAZIONE
1 - Impostazione dell'ora e della data.
Spegnere il LED verde premendo il pulsante
, accendere il monitor premendo il pulsante
. Agire sul pulsante S per selezionare in
successione giorno, mese, anno, ora e minuti: il
dato selezionato lampeggia.
Premere il pulsante A per raggiungere il valo-
re desiderato.
Per il funzionamento dell'apparecchio è
necessario che la procedura d'impostazione
venga conclusa.
2 - Memorizzazione automatica.
Premere il pulsante assicurandosi che il
LED verde sia acceso.
Ad ogni chiamata dal posto esterno, o autoin-
serimento dal monitor (pulsante
ne ripresa dalla telecamera viene memorizzata
automaticamente.
3 - Memorizzazione manuale.
Escludere la memorizzazione automatica premen-
do il pulsante (il LED verde deve spegnersi).
Accendere il monitor premendo il pulsante di
inserimento-selezione posto esterno
quindi premere il pulsante di memorizzazione
manuale (il simbolo che compare momen-
taneamente sullo schermo all'inizio della riga
dei dati, indica l'avvenuta registrazione).
IMPORTANTE. La capacità della memoria è di
32 immagini; ogni successiva immagine memo-
rizzata cancella in sequenza le immagini prece-
dentemente registrate.
Ad ogni interruzione dell'alimentazione princi-
pale le immagini memorizzate vengono cancel-
late e l'impostazione dell'ora e della data riman-
gono memorizzate per circa 5 minuti.
Per evitare questo fenomeno prevedere nell'im-
pianto un'alimentazione di soccorso.
4 - Visualizzazione delle immagini memoriz-
zate.
Spegnere il LED verde premendo il pulsante
Accendere il monitor agendo sul pulsante
e premere il pulsante per la visualizzazione
delle immagini.
La riga dei dati sullo schermo indica il numero
progressivo dell'immagine, l'ora e la data in cui è
stata effettuata la memorizzazione.
5 - Cancellazione delle immagini memorizza-
te.
Spegnere il LED verde premendo il pulsante
Accendere il monitor agendo sul pulsante
premere il pulsante per più di 3 secondi (la
cifra che indica la quantità di immagini memo-
rizzate si azzera confermando l'avvenuta ope-
razione).
IMPORTANTE. L'impostazione dell'ora e della
) l'immagi-
, e
.
.
e
1
