Drive 3G-S
Cellular Signal Booster
512626
US Customer Support 1-866-294-1660
Need help?
support@weboost.com
Malaysia 03-9205-7675

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Drive 3G-S and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for weBoost Drive 3G-S

Summary of Contents for weBoost Drive 3G-S

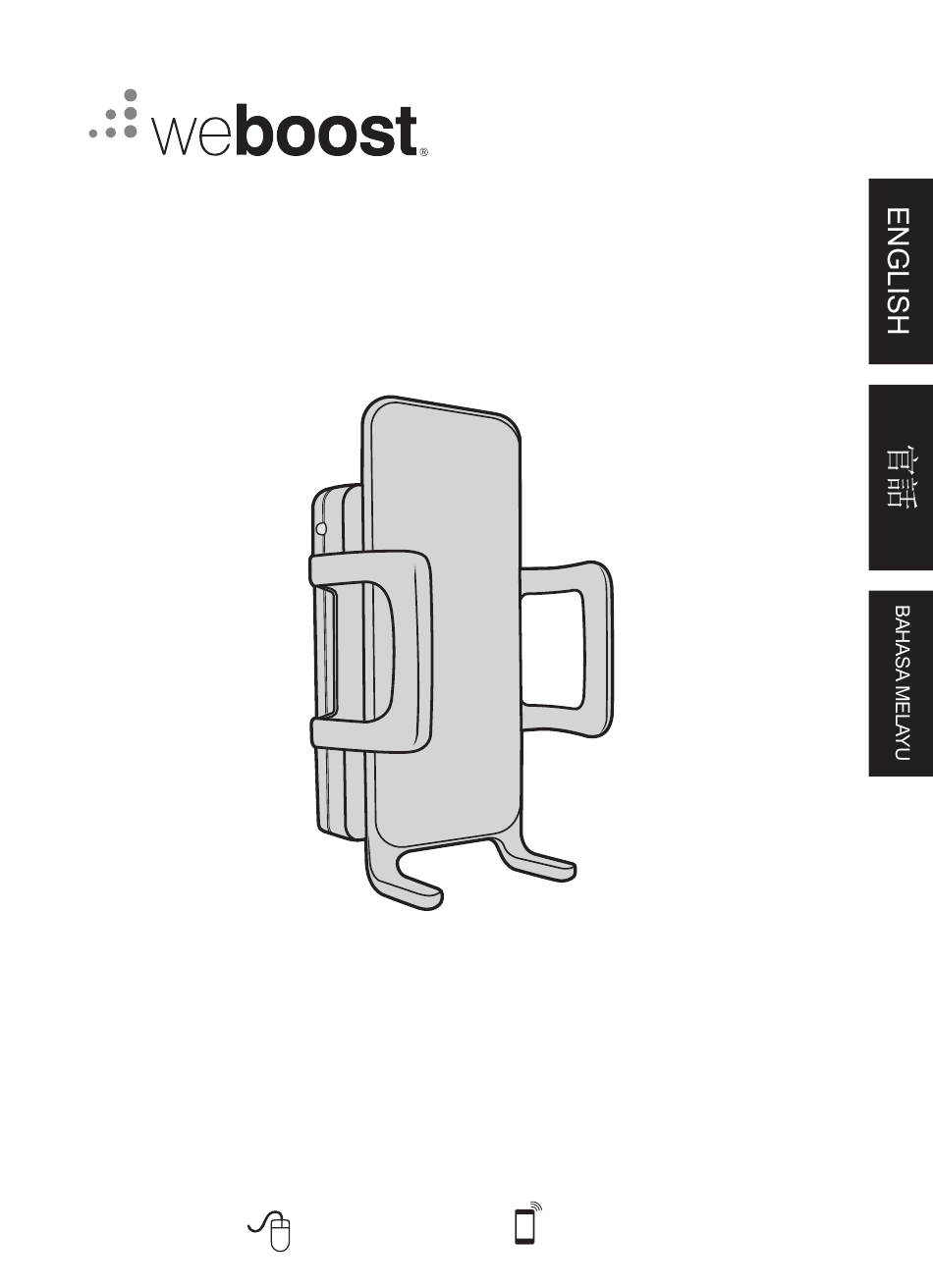

  • Page 1 Drive 3G-S Cellular Signal Booster 512626 US Customer Support 1-866-294-1660 Need help? support@weboost.com Malaysia 03-9205-7675...

  • Page 2: Table Of Contents

    Guarantee and Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Back Cover Drive 3G-S Cellular Signal Booster 900 / 2100 MHz...

  • Page 3: Installation Options

    • Peel the backing to expose the adhesive the Drive 3G-S by aligning the rectangular and press the bracket onto the desired hole on the back of the Drive 3G-S with location on the dashboard . NOTE: Be the tab on the Mounting Bracket, grasping sure the tab is positioned vertically .

  • Page 4: In-Building Installation Option

    • Select a window on the side of the avoid oscillation (feedback) . Your cell phone building where you get the strongest cell must be in the cradle for the Drive 3G-S to signal . amplify the signal . Use a Bluetooth headset, •...

  • Page 5: Adjusting The Drive 3G-S Arms

    Troubleshooting & Understanding the Light The light on the side of the Drive 3G-S indicates whether the system is working or if there are problems . Take the following steps based on the indicator light color when using the Drive 3G-S .

  • Page 6: Additional Faq

    What’s the difference between the 900 MHz and the 2100 MHz bands? How do I know which MHz band my cell phone uses? The Drive 3G-S works with all major Malaysian cellular providers on the 900 & 2100 MHz frequencies . The 900/2100 MHz bands are associated with voice and 3G data .

  • Page 7: Signal Booster Specifications

    900 MHz 2100 MHz Uplink 23 .0 22 .5 Downlink 16 .5 13 .5 Noise Figure (typical downlink/uplink) 4 dB nominal Isolation > 50 dB Power Requirements 5 .5 V 1A US Customer Support 1-866-294-1660 Need help? support@weboost.com Malaysia 03-9205-7675...
  • Page 8 . This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to misuse, abuse, neglect, or mishandling that alters or damages physical or electronic properties .
  • Page 9 驱动器 3G-S 手机信号放大器 512626 。 技术支持服务：请拨打（+1）866-294-1660，周一到周五，UTC-7山区标准时间：上午7点到下午6点...
  • Page 10 请您用带浪涌保护的交流 该信号放大器设计成在仅室内使用， 电源板给您的信号放大器 环境温度控制在（低于150华氏度） 充电，且该电源板能至少 。它不适用于楼顶或类似的位置，当 达到1000焦耳级别。 温度超过150°F后，功能将受到温度的限制。 如果没有使用浪涌保护 措施，发生功率剧增和雷 击引起的事故，您将无法获得保修 目录 包装内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 安装选项...
  • Page 11 • 在附上驱动器之前，使粘合剂固化24小时 （步骤4）。 选择汽车顶部安装车外天线，位置如下: • 靠近车辆顶部中心 • 距离任何其他天线至少12英寸的距离 注意： 驱 动器有一个便捷的迷你USB电源 • 无障碍物 接口在底座右侧，该接口可为手 • 距离任何车窗6英寸（包括天窗） 机或者其他设备充电。基于此作 用，Weboost提供了几种可用型号电 车外天线必须垂直安装 缆。 • 859966, mini-USB to mini-USB • 859979, mini-USB to iPhone （最高至苹果4S） • 859967, mini-USB to micro-USB 启动驱动器。仅使用Weboost提供的电源， 将电源线连接到驱动器底座上的迷你USB接 将车外天线电缆接入车中。电缆强度足以保 口中，然后将电源适配器插入到车辆的12V 证在大多数车门关闭时不被损害。小心拉下...
  • Page 12 室内安装选项 将天线连接到驱动器上。将电缆从室外天 线连接到驱动器底座上的天线连接器上。 注意：家庭办公套装单独出售 在室外天线电缆连接到驱动器之前不要插 上电源（下一步） 在窗户上安装外部天线。可达到最好效果： • 在建筑接收到的手机信号最强的一侧选择 一扇窗户。 • 吸盘支架（单独出售）连接在窗户内侧， 这样电缆可以达到安装支架和驱动器所在 的位置，将支架安置在窗户尽可能高的地 方。 启动驱动器。将电源线连接到驱动器底座 上的迷你USB接口中，然后将电源适配器 插入到交流电源中，该适配器单独出售 （859108 USB电缆 859108/859977）。仅 使用Weboost来提供电源 注意：许多现代节能双层玻璃窗户使用金属 涂层可能会降低手机信号的强度，从而降 低驱动器的使用效果。如果家里装有双层玻 璃窗户，可以考虑Weboost产品，可以将天 线安装在外墙或者屋顶来满足加强信号的需 求。 • 安装好支架后，将天线磁铁底座连接到支 架平坦的表面上，为了使信号最佳，天线 调节驱动器手臂 必须垂直安装。 驱动器中包含各种尺寸的手臂，让驱动器可以 适合多种电话 • 改变手臂，轻轻提起手臂向上滑动，直到 手臂在驱动器上可以自由滑动 安置安装支架和驱动器 将驱动器放在安装支架上（可参见车载安装 • 重新定位手臂，在驱动的不同槽上轻轻滑...
  • Page 13 声器的情况。当震荡出现，驱动器关闭来防止基 地台的干扰。 如果是红灯，将室外天线远离驱动器。在车上需 要把天线移到车的后面。记得保持天线与任何窗 户和天窗至少有6英寸的距离。 在室内，将驱动器的位置远离有安装天线的窗 户，如果你已经将室外天线与驱动器分开， 应 该断开电源，重置驱动器，重新连接电源。如 果灯变成了绿色，驱动器工作正常。如果红色 的灯还亮着，则将室外天线移的更远处后重复 以上过程。 绿灯：说明驱动器工作正常 故障排除和各种灯光颜色的意义 在驱动器侧面上的灯用于指示系统正在工作或者 有异常，在使用驱动器时按照指示灯的颜色操作 以下步骤： 灯不亮：假如灯不亮 • 检查电源上的连接,核实驱动器和电源均 紧紧的插入。 • 如果你的车使用直流电源，确保电源供电 器正确插入。然后检查汽车插座中的12伏 电源及保险丝 。如果有必要可以更换保 险丝。 • 如果在建筑中使用接线板，需确保接线板 插入插座，开关打开，插座通电。 红色：红灯表明驱动器断电来保护基站，驱动器 和室外天线的分隔距离对防止自激（反馈）起到 了很重要的作用，类似于当一个麦克风太靠近扬 。 技术支持服务：请拨打（+1）866-294-1660，周一到周五，UTC-7山区标准时间：上午7点到下午6点...
  • Page 14 额外的常见问题 什么时间我可以联系技术支持？ 您可以从早上7:00 到下午 6:00，UTC-7美国山区标准时间拨打(+1-866-294-1660)联系技术支持，或者通过邮件 support@weboost.com.取得联系。 天气对我的室外天线的功能有什么影响？ 水气（例如：下雨，雾，雪或者其它冰雹）对手机信号产生过滤效果，只有在强降水时，会对功能有轻微影 响。 900兆赫和2100兆赫波段之间的区别是什么？我如何知道我的手机使用的是哪个频段？ 驱动器在所有主要的马来西亚手机供应商提供的900和2100兆赫的频率下均能工作。900 / 2100兆赫波段与语 音和3G数据联系在一起。更多细节见下文。 安全与建议 警示: 通过适配器将信号放大器直接连接到手机， 这种做法会损坏手机 警示: 只 能使用该包装内的供电电源， 使用非weBoost的产品会损坏您的设备 警示: 该 信号放大器设计成仅在室内使用， 环境温度控制在不适合在顶楼或者类似位置使用， 当温度超过65°C 后， 功能将受到温度的限制。 。 技术支持服务：请拨打（+1）866-294-1660，周一到周五，UTC-7山区标准时间：上午7点到下午6点...
  • Page 15 信号放大器规格 驱动器 3G 512626 型号 SMA-母头 连接器 50 欧姆 天线阻抗 888-960 MHz / 1920-2165 MHz 频率 手机单机输出功率 (dBm) 900 MHz 2100 MHz 23 .0 22 .5 上行线路 16 .5 13 .5 下行线路 4 dB 噪声系数（典型的下行线路/上行线路） > 50 dB 隔离 5 .5 V 1A 电力规格...
  • Page 16 2年保修 对于因工艺或者材料的缺陷而出现的问题， weBoost信号放大器的保修期为两 （2） 年， 可以通过将产品及购买凭证直接 退回给经销商来解决保修问题。 还可以将信号放大器和购买凭证连同weBoost提供的一个退货授权 （RMA） 号码的证明材料一起直接退回给制造商， 顾 客支付退回费用。 weBoost 将提供一个产品维修还是换货的选择。 如果原顾客在美国， weBoost将支付产品维修或者换货后寄回给顾客的邮费。 此保修不适用于由weBoost判定因误用、 滥用、 疏忽或者错误操作而导致产品物理或电子特性更改或者损坏的任何信 号放大器。 若未使用至少1000焦耳等级的交流电源浪涌保护装置， 产品将不予保修。 退货授权 （RMA） 号码可通过联系技术支持热线获得， 热线电话为866-294-1660。 免责声明： 虽然weBoost提供的信息被认为是完整的和准确的， 但是， 商业或者个人使用产品而产生的 损失， 或其它第三方使用产品而产生的侵犯专利或权益的情况， weBoost将不承担任何责任。 版权©2014， 保留所有权利 美国专利号 – 7,221,967; 7,729,669; 7,486,929; 7,409,186; 7,783,318; 8,583,034; 8,583,033; 7,684,838; D626,953; 8,473,018 邮箱：support@weboost .com...
  • Page 17 Pemacu 3G-S Penggalak Isyarat cellular 512626 US Sokongan Teknikal 1-866-294-1660 Perlu bantuan? support@weboost.com Malaysia 03-9205-7675...

  • Page 18: Kandungan Pakej

    Kit Pendakap pelekap Bekalan Kuasa kabel Antena magnet Boleh laras (859108) & Mobil Gooseneck Pendakap papan pemuka kenderaan (901137) (digunakan bersama Magnet- (859977) (901120) (901130) (859984) mini kurungan pemasangan (901134 (901128) antenna) US Sokongan Teknikal 1-866-294-1660 Perlu bantuan? support@weboost.com Malaysia 03-9205-7675...

  • Page 19: Option Pemasangan

    . Kaedah ini sebelah kanan booster anda . Port mengurangkan kehausan pada kabel apabila ini membolehkan mengecas telefon pintu dibuka dan ditutup . anda atau peralatan lain . WeBoost menawarkan beberapa kabel untuk ini tujuan . US Sokongan Teknikal 1-866-294-1660 Perlu bantuan? support@weboost.com...

  • Page 20: Option Pemasangan Dalam Bangunan

    • Dengan kurungan di tempat, pasang kuasa ke port mini USB di bahagian bawah permukaan bawah magnet antenna ke pemacu . Kemudian masukkan weboost plug permukaan rata pendakap pemasangan . penyesuai ke dalam sumber kuasa 12V Antena mesti dipasang secara menegak DC kenderaan .

  • Page 21: Penyesuaian Lengan Pemacu

    AC (bekalan kuasa AC 859108, kabel USB sama ada sistem itu berfungsi atau jika terdapat 859108/859977), dijual secara berasingan . masalah . Ambil langkah-langkah berikut Gunakan hanya d weboost bekalan kuasa berdasarkan petunjuk warna lampu penunjuk yang dibekalkan . apabila menggunakan pemacu .

  • Page 22: Soalan Yang Kerap Ditanya

    Waktu bilakah saya boleh menghubungi sokongan teknikal? Sokongan Teknikal dapat dihubungi dari 7 .00 pagi hingga 6 .00 petang MST dengan memanggil (1-866-294- 1660) atau melalui email di support@weboost .com . Bagaimana cuaca memberi kesan kepada prestasi antenna luar saya? Wap air (contohnya hujan, kabus, salji atau kelembapan lain) menwujudkan sebuah penapis yang berkesan kepada isyarat selular .

  • Page 23: Spesikasi Isyarat Booster

    900 MHz 2100 MHz Uplink 23 .0 22 .5 Downlink 16 .5 13 .5 Bunyi Rajah (typical downlink/uplink) 4 dB nominal Pengasingan > 50 dB Keperluan Kuasa 5 .5 V 1A US Sokongan Teknikal 1-866-294-1660 Perlu bantuan? support@weboost.com Malaysia 03-9205-7675...
  • Page 24 Jaminan 2 Tahun Penggalak weBoost Isyarat dijamin selama dua (2) tahun terhadap kecacatan mutu kerja dan / atau bahan- bahan .Kes jaminan boleh diselesaikan dengan mengembalikan produk terus kepada penjual semula dengan bukti tarikh pembelian . Penggalak isyarat juga boleh dikembalikan secara langsung kepada pengeluar atas perbelanjaan pengguna, dengan tarikh bukti pembelian dan nombor Kebenaran Pengembalian Bahan (RMA) yang dibekalkan oleh weboost .
