Betriebsanleitung Sicherheitsschalter TZ...AS
Bestimmungsgemäßer Gebrauch
EUCHNER Sicherheitsschalter der Baureihe TZ...AS
werden als Slave am Sicherheitsbus AS-Interface
Safety at Work betrieben und arbeiten als elektro-ma-
gnetische Verriegelungseinrichtungen mit Zuhaltung.
In Verbindung mit einer trennenden Schutzeinrichtung
und der Maschinensteuerung verhindert dieses
Sicherheitsbauteil, dass die Schutzeinrichtung geöff-
net werden kann, solange eine gefährliche Maschinen-
bewegungen ausgeführt wird.
Für die Steuerung bedeutet dies, dass
Einschaltbefehle, die gefährdende Zustände hervor-
rufen, erst dann wirksam werden dürfen, wenn die
Schutzeinrichtung in Schutzstellung und die Zu-
haltung in Sperrstellung ist.
Die Sperrstellung der Zuhaltung darf erst dann auf-
gehoben werden, wenn gefährdende Zustände
beendet sind.
Vor dem Einsatz von Sicherheitsschaltern ist eine
Risikobeurteilung an der Maschine durchzuführen nach
EN ISO 13849-1, Sicherheitsbezogene Teile von
Steuerungen
EN ISO 14121, Sicherheit von Maschinen, Risiko-
beurteilung
IEC 62061, Sicherheit von Maschinen - Funktionale
Sicherheit sicherheitsbezogener elektrischer, elek-
tronischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN ISO 13849-1, Sicherheitsbezogene Teile von
Steuerungen
EN 1088, Verriegelungseinrichtungen in Verbindung
mit trennenden Schutzeinrichtungen
EN 60 204-1, Elektrische Ausrüstung von Maschinen.
Sicherheitshinweise
Sicherheitsschalter erfüllen eine Personenschutz-
Funktion. Unsachgemäßer Einbau oder Manipula-
tionen können zu schweren Verletzungen von Per-
sonen führen.
Sicherheitsschalter dürfen nicht umgangen (Kon-
takte überbrückt), weggedreht, entfernt oder auf
andere Weise unwirksam gemacht werden.
Der Schaltvorgang darf nur durch speziell dafür
vorgesehene Betätiger ausgelöst werden, die un-
lösbar mit der Schutzeinrichtung verbunden sind.
Ein komplettes sicherheitsgerichtetes System
besteht in der Regel aus mehreren Meldegeräten,
Sensoren, Auswerteeinheiten und Konzepten für
sichere Abschaltungen. Der Hersteller einer
Maschine oder Anlage ist für die korrekte und
sichere Gesamtfunktion verantwortlich.
Alle Sicherheitshinweise und Vorgaben der Be-
triebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors müssen eingehalten werden.
Funktion
EUCHNER Sicherheitsschalter der Baureihe TZ...AS
besitzen eine Slave-Anschaltung an den Sicherheits-
bus AS-Interface Safety at Work . Sie ermöglichen das
Zuhalten von trennenden beweglichen Schutzein-
richtungen.
Die Stellungsüberwachung der Schutzeinrichtung und
die Verriegelungsüberwachung erfolgt dabei über zwei
getrennte Schaltelemente (Türüberwachungskontakt
SK und Magnetüberwachungskontakt ÜK).
Bei geschlossener Schutzeinrichtung und wirksa-
mer Zuhaltung sendet jeder TZ...AS über den AS-
Interface Bus eine schalterspezifische unverwech-
selbare Sicherheits-Codefolge mit 8x4 Bit. Diese
Codefolge wird von einem AS-Interface Sicherheits-
monitor ausgewertet. Der Zwangsöffner SK zur Tür-
überwachung wird über die AS-Interface Eingangs-
bits D0 und D1abgebildet.
Der Magnetüberwachungskontakt ÜK über die AS-
Interface Eingangsbits D2 und D3.
Der Sicherheitsschalter muss im AS-Interface
Sicherheitsmonitor entsprechend konfiguriert werden
(siehe Betriebsanleitung des verwendeten AS-Inter-
face Sicherheitsmonitors).
Ausführung TZ1...AS
(Zuhaltung durch Federkraft)
Die Zuhaltung wird durch Federkraft in Sperrstellung
gehalten und durch elektromagnetische Betätigung
entsperrt.
Für den Prozessschutz kann der Zuhaltemagnet per
Software über das AS-Interface Ausgangsbit D0 ge-
schaltet werden.
Zum Personenschutz vor nachlaufenden ge-
fährlichen Bewegungen, muss zusätzlich die
schwarze AS-Interface Leitung (Hilfsenergie),
die zur AS-Interface Verteilerbox führt, an die
der Schalter angeschlossen ist, über einen
Stillstandswächter oder über die sichere Ein-
schaltverzögerung eines zweikanaligen AS-In-
terface Sicherheitsmonitors geschaltet werden
(z.B. Türzuhaltung über Verzögerungszeit).
Die Zuhaltung arbeitet nach dem Ruhestromprinzip.
Beim Abschalten des Zuhaltemagneten über das AS-
Interface Ausgangsbit D0 bzw. Unterbrechung der
Spannungsversorgung des Magneten (schwarze AS-
Interface Leitung) kann die Schutzeinrichtung nicht un-
mittelbar geöffnet werden. Beim Einschalten des Zu-
haltemagneten über das AS-Interface Ausgangsbit D0
kann die Tür nur dann unmittelbar geöffnet werden, wenn
auch Spannung an der schwarzen Leitung anliegt.
Schließen und Verriegeln
Durch vollständiges Einführen des Betätigers in den
Sicherheitsschalter wird die Zuhaltung freigegeben
und geht federkraftbetätigt in Sperrstellung. Der Tür-
überwachungskontakt SK und der Magnetüber-
wachungskontakt ÜK werden geschlossen. Über die
AS-Interface Eingangsbits D0 bis D3 wird die vollstän-
dige Sicherheits-Codefolge (8 x 4 Bit) gesendet.
Entriegeln
Durch Anlegen der Magnetbetriebsspannung und Frei-
gabe über das AS-Interface Ausgangsbit D0 entsperrt
die Zuhaltung den Betätiger / die Schutzeinrichtung.
Der Magnetüberwachungskontakt ÜK wird geöffnet.
Über die AS-Interface Eingangsbits D2 und D3 wird
in jedem Buszyklus das Wertepaar 0, 0 gesendet.
Öffnen
Durch Herausziehen des Betätigers wird der Tür-
überwachungskontakt SK zwangsgeöffnet und in die-
ser Stellung blockiert (Fehlschließsicherung). Über die
AS-Interface Eingangsbits D0 bis D3 werden kontinu-
ierlich die Werte 0, 0, 0, 0 gesendet.
Ausführung TZ2...AS
(Zuhaltung durch Magnetkraft)
Anwendung nur in Sonderfällen nach strenger
Bewertung des Unfallrisikos!
Bei Unterbrechung der Spannungsversorgung
des Magneten kann die Schutzeinrichtung unmit-
telbar geöffnet werden!
Die Zuhaltung wird durch elektromagnetische Betäti-
gung in Sperrstellung gehalten und durch Federkraft
entsperrt.
Für den Prozessschutz kann der Zuhaltemagnet per
Software über das AS-Interface Ausgangsbit D0 ge-
schaltet werden.
Die Zuhaltung arbeitet nach dem Arbeitsstromprinzip.
Schließen und Verriegeln
Durch vollständiges Einführen des Betätigers in den
Sicherheitsschalter wird die Zuhaltung freigegeben.
Der Türüberwachungskontakt SK wird geschlossen.
Durch Einschalten des Zuhaltemagneten über das AS-
Interface Ausgangsbit D0 bei anliegender Magnet-
betriebsspannung geht die Zuhaltung in Sperrstellung
und der Magnetüberwachungskontakt ÜK wird ge-
schlossen. Über die AS-Interface Eingangsbits D0 bis
D3 wird die vollständige Sicherheits-Codefolge (8 x 4
Bit) gesendet.
1
Entriegeln
Durch Abschalten des Zuhaltemagneten über das AS-
Interface Ausgangsbit D0 oder durch Ausschalten der
Magnetbetriebsspannung entsperrt die Zuhaltung den
Betätiger/die Schutzeinrichtung. Der Magnetüber-
wachungskontakt ÜK wird geöffnet. Über die AS-In-
terface Eingangsbits D2 und D3 wird in jedem Bus-
zyklus das Wertepaar 0, 0 gesendet.
Öffnen
Durch Herausziehen des Betätigers wird der Tür-
überwachungskontakt SK zwangsgeöffnet und in die-
ser Stellung blockiert (Fehlschließsicherung). Über die
AS-Interface Eingangsbits D0 bis D3 werden kontinu-
ierlich die Werte 0, 0, 0, 0 gesendet.
Hilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriege-
lung die Zuhaltung, unabhängig vom Zustand des Elek-
tromagneten, entsperrt werden (siehe Bild 3).
Schlüssel vom Plombendraht lösen.
Verschlussschraube entfernen.
Entriegelung durch Schlüsseldrehung.
Schutzeinrichtung kann geöffnet werden.
Hilfsentriegelung in umgekehrter Reihenfolge wie-
der anbringen.
Die Plombierung muss nach Gebrauch mit einer neuer
Plombe wiederhergestellt werden.
Umstellen der Betätigungsrichtung
➀

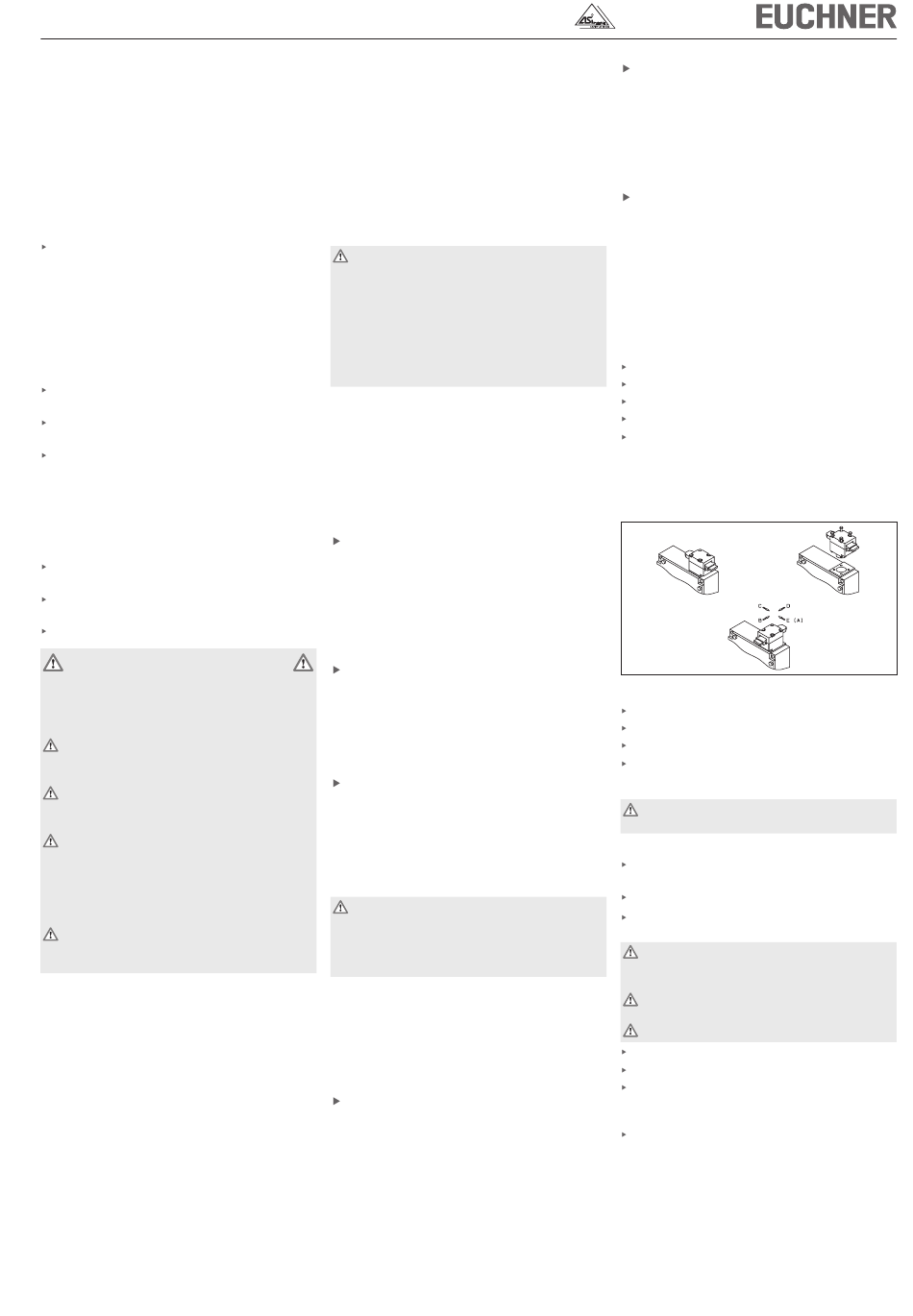

Bild 1: Umstellen der Betätigungsrichtung
Betätiger in Betätigungskopf einführen.
Schrauben am Betätigungskopf lösen.
Gewünschte Richtung einstellen.
Schrauben mit 1,2 Nm anziehen.
Montage
Die Montage darf ausschließlich von autorisier-
tem Fachpersonal durchgeführt werden.
Sicherheitsschalter so anbauen, dass
er für Bedienpersonal bei geöffneter Schutzein-
richtung schwer zugänglich ist
Bedienung der Hilfsentriegelung dennoch möglich ist
Adressprogrammierung, Kontrolle und Austausch
durch Fachpersonal möglich ist.
Der Schalter muss gegen Berührung mit brenn-
barem Material oder versehentliches Berühren
durch Personen geschützt werden.
Sicherheitsschalter und Betätiger dürfen nicht
als Anschlag verwendet werden.
Nur in zusammengebautem Zustand befestigen!
Betätiger in Betätigungskopf einführen.
Sicherheitsschalter formschlüssig anbauen.
Betätiger dauerhaft und unlösbar mit der Schutz-
einrichtung verbinden, z.B. durch die beiliegenden
Einwegschrauben, nieten oder schweißen.
Zusätzlichen Anschlag für beweglichen Teil der
Schutzeinrichtung anbringen.
Schutz vor Umgebungseinflüssen
Voraussetzung für eine dauerhafte und einwandfreie
Sicherheitsfunktion ist der Schutz des Betätigungs-
kopfes vor eindringenden Fremdkörpern wie Spänen,
Sand, Strahlmitteln usw.
Bei Lackierarbeiten den Betätigungsschlitz, den Be-
tätiger und das Typenschild abdecken!
