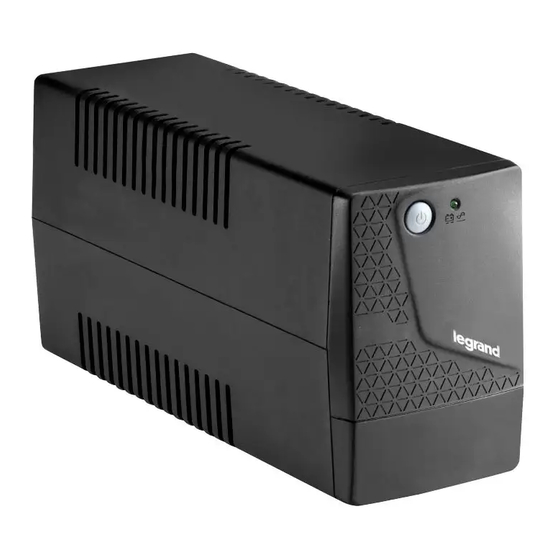

- Page 1 KEOR SPX Installation manual Part. LE08962AB-03/18-01 GF...
- Page 2 KEOR SPX ENGLISH BAHASA INDONESIA PУСCKИЙ...
- Page 3 KEOR SPX Index 1 Introduction 2 Safety Instructions 3 Installation 4 Specifications 5 Troubleshooting 6 Warranty...
- Page 4 Read carefully this document and the safety instruction sheet included in the package before you start operating or performing any work on the ups. You can download the latest version of the manual and discover the complete Legrand UPS offer by visiting the website http://www.ups.legrand.com.
- Page 5 KEOR SPX f ) Determine if battery is inadvertently grounded. If inadvertently grounded, remove source from ground. Contact with any part of a grounded battery can result in electrical shock. The likelihood of such shock can be reduced if such grounds are removed during installa- tion and maintenance (applicable to equipment and remote battery supplies not having a grounded supply circuit).
- Page 6 3 Installation Inspection The following items are inside the box: • UPS unit • User Manual • Safety Instructions • USB cable (only for 1000-1500-2000 VA models) Connect to Utility Power Connect AC power cord to utility power. The UPS will start charging the battery. For the best result, charge the battery for 6 hours prior to initial use.
- Page 7 In order to monitor the UPS parameters and manage the automatic shutdown of the computer powered by the UPS itself, it is possible to download the UPS Communicator software (Windows only) from the website http://www.ups.legrand.com in the software section. For additional information, download and read the UPS Communicator manual on the website.
- Page 8 4 Specifications LED Indicators Alarm UPS Status 600VA/800VA 1000VA/1500VA/2000VA The mains is normal and ● ● Green UPS is operated normally Power failure Sounding every ✹ occurs and UPS is ✹ 10 seconds Yellow on battery mode Sounding every ✹ Low battery ✹...
- Page 9 KEOR SPX 5 Troubleshooting Problem Possible Cause Solutions Press the power switch again to turn on The UPS is not on the UPS Battery voltage is too low Charge the battery at least 6 hours Replace the battery. It is important to use The LED doesn’t the same battery type with equal voltage light up...
- Page 10 6 Warranty The guarantee conditions may vary depending on the country where the UPS is sold so please check with your local Legrand sale representative for validity and duration.
- Page 11 KEOR SPX Index 1 Pendahuluan 2 Petunjuk keselamatan 3 Instalasi 4 Spesifikasi 5 Penanganan gangguan 6 Jaminan...
- Page 12 Baca dengan teliti dokumen ini dan petunjuk keselamatan yang terdapat dalam kema- san sebelum anda mulai menggunakan atau melakukan pekerjaan pada ups. Anda dapat mengunduh versi terbaru dari petunjuk dan melihat produk UPS Legrand yang lebih lengkap dengan mengunjungi situs http://www.ups.legrand.com.
- Page 13 KEOR SPX a) Lepaskan jam tangan, cincin atau benda logam lainnya. b) Gunakan alat dengan pegangan yang terisolasi. c) Pakailah sarung tangan karet dan sepatu bot. d) Jangan meletakkan alat atau bagian logam di atas baterai. e) Lepaskan sumber pengisian sebelum menghubungkan atau melepas terminal baterai. f ) Perhatikan apakah baterai tidak sengaja terhubung ke pentanahan.
- Page 14 3 Instalasi Pemeriksaan Berikut barang – barang yang terdapat didalam kemasan : • Unit UPS • Panduan pengguna • Petunjuk keselamatan • Kabel USB (hanya untuk 1000-1500-2000 VA model) Menghubungkan dengan pasokan daya Hubungkan kabel pada pasokan daya. UPS akan mulai melakukan pengisian baterai. Untuk hasil terbaik, lakukan pengisian selama 6 jam sebelum UPS digunakan.
- Page 15 UPS. Untuk memantau parameter UPS dan mengelola shutdown otomatis pada komputer dapat dilakukan oleh UPS, ini memungkinkan dengan mengunduh perangkat lunak UPS Communicator (hanya untuk windows) dari situs http://www.ups.legrand.com pada bagian perangkat lunak. Untuk informasi tambahan, unduh dan baca petunjuk penggunaan UPS Com- municator pada situs tersebut.
- Page 16 4 Spesifikasi Indikator LED Alarm UPS Status 600VA/800VA 1000VA/1500VA/2000VA Pasokan daya listrik normal dan ● Mati ● Hijau UPS dalam kondisi NORMAL Berbunyi Pasokan daya listrik mati dan ✹ ✹ setiap 10 detik UPS menggunakan baterai Yellow Berbunyi ✹ Baterai lemah ✹...
- Page 17 KEOR SPX 5 Penanganan Masalah Masalah Kemungkinan Penyebab Solutions Tekan tombol daya untuk UPS tidak dihidupkan menghidupkan UPS Tegangan baterai terlalu Lakukan pengisian baterai selama 6 jam rendah Pasang kembali baterai. Gunakan baterai LED indikator tidak dengan tipe tegangan dan kapasitas menyala yang sama.
- Page 18 6 Jaminan Kondisi jaminan dapat bervariasi, tergantung pada negara mana UPS dijual. Jadi silahkan diperiksa pada agen penjualan Legrand setempat untuk kesesuaian dan masa jaminan.
-
Page 19: Table Of Contents
KEOR SPX Содержание 1 Введение 2 Меры безопасности 3 Монтаж 4 Технические характеристики 5 Устранение неисправностей 6 Гарантия 7 Соответствие регламентам 8 Дополнительные сведения... -
Page 20: Введение
тельно изучите инструкции и условия на месте установки изделия. Не вскрывайте корпус и не изменяйте или модифицируйте изделие за исключением случаев, указанных в инструк- циях. Открывать и ремонтировать все изделия Legrand разрешается только специалистам, подготовленным и уполномоченным компанией Legrand. Любая несанкционированная... - Page 21 KEOR SPX a) Снимайте часы, кольца и другие металлические предметы. б) Используйте инструменты с изолированными ручками. в) Работайте в резиновых перчатках и диэлектрических ботах. г) Не кладите на батареи инструменты и металлические предметы. д) Перед тем, как отсоединять и присоединять батарею, обесточьте ИБП, чтобы прекратить ее...
-
Page 22: Монтаж
3 Монтаж Осмотр В упаковке содержатся: • ИБП • Руководство пользователя • Инструкция по технике безопасности • USB кабель (только для моделей 1000-1500-2000 ВА) Подключение к электросети Подсоедините шнур питания к розетке электросети. ИБП начнет заряжать батарею. Срок за- рядки перед первым использованием ИБП – не менее 6 часов. 600VA/800VA 1000VA 1500VA/2000VA... - Page 23 Контролировать параметры ИБП и управлять корректным завершением работы подключен- ных к нему компьютеров можно с помощью ПО "UPS Communicator" (работает только под Windows), которое можно скачать с сайта Legrand http://www.upslegrand.ru в разделе про- граммного обеспечения. На сайте также можно прочитать или скачать руководство пользо- вателя...
-
Page 24: Технические Характеристики
4 Технические характеристики Светодиодная и звуковая сигнализация Светодиод Светодиод Звуковой Состояние ИБП 600ВА/800ВА 1000ВА/1500ВА/2000ВА сигнал Параметры электросети ● Выкл в норме и ИБП работает в ● Зелёный нормальном режиме Напряжение электросети 1 сигнал каждые ✹ отсутствует, ИБП работает ✹ 10 секунд Жёлтый... -
Page 25: Устранение Неисправностей
Замените батарею. Новая батарея должна быть батареи того же типа, напряжения и емкости. Неисправность ВНИМАНИЕ! Работать с батареями батареи разрешается квалифицированному персоналу, обученному мерам безопасности и правилам обращения с аккумуляторами. При прочих отклонениях от нормальной работы немедленно обратитесь в ближайший сер- висный центр компании Legrand. -
Page 26: Гарантия
ООО "ЛЕГРАН", 107023, Москва, ул. Малая Семёновская, д. 9, стр.12. Тел.: +7 (495) 660-75-50, 660-75-60 Факс: +7 (495) 660-75-61 Интернет-сайт: www.legrand.ru Электронная почта: bureau.moscou@legrand.ru Центр информационной поддержки (Call center Legrand) Для звонков из Москвы: (495) 660-75-54 Для звонков из РФ (бесплатно): 8 800 700-75-54... - Page 27 KEOR SPX...
- Page 28 Pro and Consumer Service BP 30076 - 87002 LIMOGES CEDEX FRANCE www.legrand.com Installer stamp Legrand reserves at any time the right to modify the contents of this booklet and to communicate, in any form and modality, the changes brought to the same.
