Appel infirmière Mosaic™
Mosaic™nurse call unit
0 766 60 - 0 782 12
Caractéristiques techniques
Technical characteristics
- Alimentation 24 V redressée filtrée
- Température de fonctionnement : -5 à + 40°C
- Séparer les circuits BT et TBTS.
- Power supply 24 V
- Operating temperature : -5 to + 40 °C
- Separate the LV and SELV circuits.
Description
Description

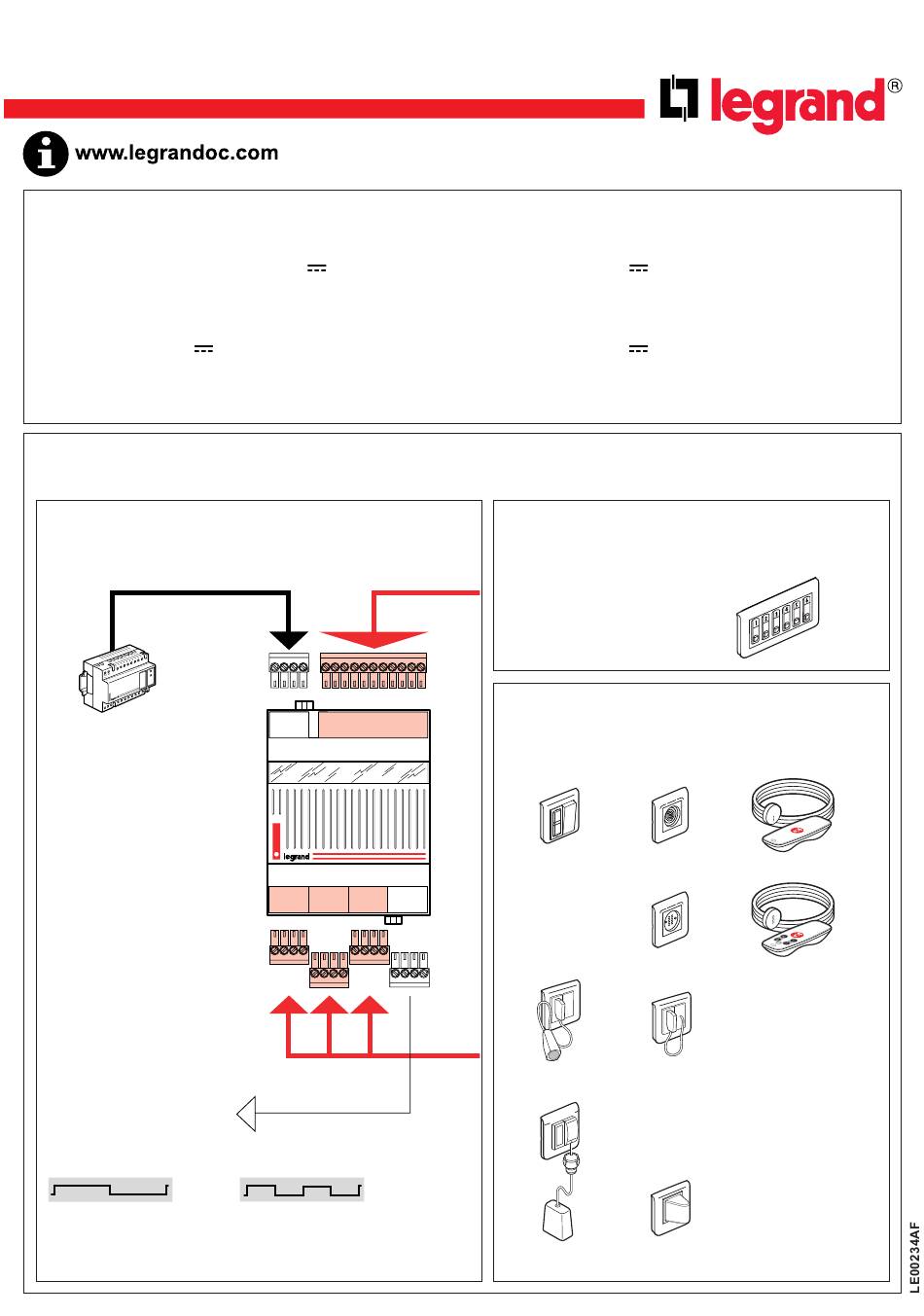

Equipement armoire technique
Technical enclosure equipment
Equipamiento del cuadro
Equipamento para quadro técnico
2 x 1,5 mm
0 782 89
Sorties contacts sec
Volt-free contact outputs
Salidas contactos secos
Saídas de contactos secos
(livres de potencial)
Appel normal (0,5 Hz)
Normal call (0.5 Hz)
Llamada normal (0,5 Hz)
Chamada normal (0,5Hz)
Llamada enfermera Mosaic™
Botão de Chamada de
enfermeiras Mosaic™
Características técnicas
Características técnicas
Descripción
Descrição
2
0 782 12
Ch 1 Ch 2 Ch 3
0,9 mm
2
0,9 mm
2
Appel d'urgence (1 Hz)
Emergency call (1 Hz)
Llamada de emergencia (1 Hz)
Chamada de emergência (1Hz)
- Alimentación 24 V
- Temperatura de funcionamiento : de -5 a +40 °C
- Separar los circuitos BT y MBTS
- Alimentação 24 V
- Temperatura de funcionamento : -5 a +40 °C
- Separar os circuitos de Baixa Tensão (BT) e de Tensão
reduzida de segurança (TRS)
Equipement salle infirmière
Nurses' station equipment
Equipamiento de la sala de enfermeras
Equipamento da sala de enfermagem
0,9 mm
2
Equipement chambres
Room equipment
Equipamiento de las habitaciones
Equipamento dos quartos
0 782 04
0 766 63 +
0 783 62
0 766 64
0 766 60
0 782 41/46
0 782 01
0 782 45/47
0 782 02/03
0 766 63 +
0 782 07
0 766 72
