Emetteur ON/OFF pour interrupteur et poussoir
(élément périphérique)
0 676 94
Ce produit est un accessoire connecté qui nécessite au préalable l'achat et l'installation du
pack de démarrage et de prises, d'interrupteurs et/ou de micromodules d'éclairage
connectés "... with Netatmo".
Ce produit ne commande que des interrupteurs, des micromodules d'éclairage,
des sorties de câble et des prises connectés "... with Netatmo".
Composition du pack :
Bande de fréquences : 2,4 à 2,4835 Ghz
Niveau de puissance : < 100 mW
www.legrand.fr/reference/067694
LEGRAND - Pro and Consumer Service - BP 30076
87002 LIMOGES CEDEX FRANCE • www.legrand.com

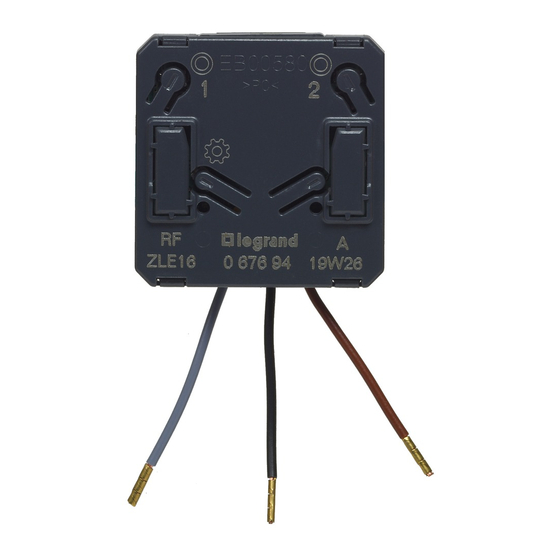

Emetteur ON/OFF
pour interrupteur et poussoir.
(Pile incluse)
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for LEGRAND 0 676 94
Summary of Contents for LEGRAND 0 676 94
- Page 1 "... with Netatmo". Composition du pack : Emetteur ON/OFF pour interrupteur et poussoir. (Pile incluse) Bande de fréquences : 2,4 à 2,4835 Ghz Niveau de puissance : < 100 mW www.legrand.fr/reference/067694 LEGRAND - Pro and Consumer Service - BP 30076 87002 LIMOGES CEDEX FRANCE • www.legrand.com...
- Page 2 Précautions impératives de sécurité Coupez le courant au Vérifiez l’absence disjoncteur général de tension avant de procéder à l’installation. Démontez l'interrupteur existant Utilisez un connecteur (Nylbloc*) pour raccorder ensemble les 3 fils (navettes 1, 2 et celui du retour de lampe). *non fourni Ne pas alimenter sur le secteur Contact sec uniquement...
- Page 3 Précautions d'installation L'émetteur ON/OFF ne peut contrôler qu'un seul produit filaire connecté (micromodule ou interrupteur ou prise ou sortie de câbles). NOT OK...
- Page 4 Démarrez la configuration des produits installés Rétablissez le courant au disjoncteur général. Appuyez au centre de la commande générale départ/arrivée de la prise Control jusqu’à ce que le voyant de celle-ci s’allume brièvement en vert, puis relâchez l’appui. Les voyants des produits que vous avez câblés passent, les uns après les autres, en vert fixe.
- Page 5 Préparez l'émetteur ON/OFF Retirez la languette de protection de l'émetteur Appuyez brièvement sur l'émetteur afin de l'activer, son voyant clignote en vert puis s'éteint.
- Page 6 Associez l'émetteur ON/OFF à un produit filaire connecté Assurez-vous que le voyant du produit filaire soit toujours vert fixe. Si non, recommencez l'étape 4. Comment associer l'émetteur ON/OFF à un produit filaire connecté ? L'émetteur ON/OFF ne peut contrôler qu'un seul produit filaire connecté (micromodule ou interrupteur ou prise ou sortie de câble.
- Page 7 Câblez l'émetteur ON/OFF Mode interrupteur Mode poussoir Remontez l'interrupteur existant...
-
Page 8: Déclaration Ue De Conformité Simplifiée
Pour associer l'émetteur ON/OFF à votre installation connectée, il est recom- mandé de suivre les instructions : - depuis l’application Legrand Home + Control (section Paramètres/Ajout de nouveau produit) - ou consulter les guides et notices d’utilisation sur legrand.fr Remplacement de la pile Pile lithium CR 2032... - Page 9 Pack contents: ON/OFF wireless light switch and push-button module (battery included) Frequency bands : 2,4 - 2,4835 Ghz Power level : < 100 mW www.legrand.fr/reference/067694 LEGRAND - Pro and Consumer Service - BP 30076 87002 LIMOGES CEDEX FRANCE • www.legrand.com...
- Page 10 Necessary safety precautions Make sure that the power Switch off the power at is OFF the main circuit breaker before continuing with the installation. Remove the existing switch Use a connector (Nylbloc*) to connect all 3 wires together (travellers 1 and 2 and lamp return wire).
- Page 11 Install the ON/OFF wireless light switch The ON/OFF transmitter can only control one wired connected product (micromodule or switch or plug or cable outlet). NOT OK...
- Page 12 Start to configure the installed products Turn the power back ON at the main circuit breaker. Press the middle of the Home/Away wireless switch until its light briefly turns green, and then stop pressing. The indicator lights on the products which you have wired will turn green one by one.
- Page 13 Prepare the ON/OFF wireless light switch Remove the battery's protective strip to power the ON/OFF wireless switch Briefly press on a button of the transmitter to activate it. The indicator lights will flash green and then switch off.
- Page 14 Pair the ON/OFF transmitter with a connected wired product Make sure that the indicator light on the wired product is green and not flashing. If not, go back to step 4. How to pair a ON/OFF transmitter to a connected wired product ? The ON/OFF transmitter can only control wired...
- Page 15 Wire the ON/OFF transmitter Switch mode Push mode Replace the existing switch...
-
Page 16: Simplified Eu Declaration Of Conformity
To add the ON/OFF transmitter to your connected installation, you should follow the instructions: - in the Legrand Home + Control (Settings/Add a new product section) - ou consult the guides and instructions use on legrand.fr Replacing the battery CR 2032...
