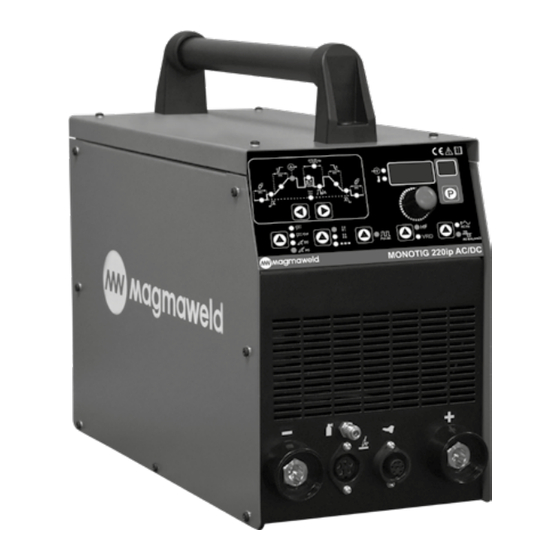

USER MANUAL KULLANIM KILAVUZU MONOTIG 220ip MONOTIG 220ip AC/DC DC WELDING INVERTER TIG KAYNAK İNVERTÖRÜ (+90) 444 93 53 magmaweld.com info@magmaweld.com (+90) 538 927 12 62...
Page 2
Müşteri Hizmetleri: 444 9 353 E-posta: info@magmaweld.com Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa / TÜRKİYE Magma Mekatronik önceden haber vermeksizin kullanma kılavuzundaki bilgilerde ve resimlerde değişiklik yapılabilir.
TIG Curve Machine Features MAINTENANCE AND FAILURE INFORMATION Maintenance Troubleshooting Error Codes ANNEX: SPARE PARTS ANNEX 2: SPARE PARTS LIST ANNEX 3 MONOTIG 220IP DC CIRCUIT DIAGRAM ANNEX 4: MONOTIG 220IP DC CIRCUIT DIAGRAM www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
Safety Precautions MONOTIG 220ip - MONOTIG 220ip AC/DC SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! Explanation Of Safety • Safety symbols found in the manual are used to identify potential hazards. Information • When any one of the safety symbols are seen in this manual, it must be understood that there is a risk of injury and the following instructions should be read carefully to avoid potential hazards.
Page 5
MONOTIG 220ip - MONOTIG 220ip AC/DC Safety Precautions Moving Parts May • Keep away from the moving parts. Cause Injuries • Keep all protective devices such as covers, panels, flaps, etc., of machinery and equipment closed and in locked position.
Page 6
Safety Precautions MONOTIG 220ip - MONOTIG 220ip AC/DC Welding Wires Can • Do not point the torch towards any part of the body, other persons, or any metal while unwrap ping Cause Injuries the welding wire. • When welding wire is run manually from the roller especially in thin diameters the wire can slip out of your hand, like a spring or can cause damage to you or other people around, therefore you must protect your eyes and face while working on this.
Page 7
MONOTIG 220ip - MONOTIG 220ip AC/DC Safety Precautions • Always use handles or carrying rings when relocating the power-supply sources. • Never pull from torches, cables or hoses. Be absolutely sure to carry gas cylinders separately. • Remove all interconnections before transporting the welding and cutting equipment, each being separately, lift and transport small ones using its handles, and the big ones from its handling rings or by using appropriate haulage equipment, such as forklifts.
Page 8
Safety Precautions MONOTIG 220ip - MONOTIG 220ip AC/DC Evaluation Of Electromagnetic According to article 5.2 of IEC 60974-9; Suitability Of The Before installing the welding and cutting equipment, the person in charge of the operation and/or the Work Area user must conduct an inspection of possible electromagnetic interference in the environment. Aspects indicated below has to be taken into consideration;...
Page 9
MONOTIG 220ip - MONOTIG 220ip AC/DC Safety Precautions Arc Welding May Cause The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). Electromagnetic All welders must follow the following procedures to minimize the risk of exposure to EMF from the Field (EMF) welding circuit;...
Technical Information MONOTIG 220ip - MONOTIG 220ip AC/DC TECHNICAL INFORMATION 1.1 General Information Monotig 220 ip and Monotig 220 ip AC/DC inverter type, TIG and Covered Electrode Pulse welding machine. Designed for TIG welding of aluminum* and other metals and welding electrodes up to 4mm. All welding parameters can be set on the control panel and be monitored over the digital displays.
Technical Information MONOTIG 220ip - MONOTIG 220ip AC/DC 1.3 Product Label Single Phase Static Frequency Converter Operating Cycle Transformer Rectifier Idle Running Voltage TIG Welding Mains Voltage And Frequency Covered Electrode Welding Rated Welding Voltage Direct Current Rated Current Absorbed From Mains...
Technical Information MONOTIG 220ip - MONOTIG 220ip AC/DC 1.4 Technical Data TECHNİCAL DATA UNIT MONOTIG 220IP AC/DC MONOTIG 220IP DC Mains Voltage (1 phase - 50-60 Hz) Power absorbed from mains TIG 8.05 (%20) 8.05 (%20) Power absorbed from mains Covered Electrode 9.2(%15)
Installation Information MONOTIG 220ip - MONOTIG 220ip AC/DC INSTALLATION INFORMATION 2.1 Delivery Control Make sure that the all materials you have ordered have been received. If any material is missing or damaged, contact your place of purchase immedia- tely. The standard box includes the following: •...
Installation Information MONOTIG 220ip - MONOTIG 220ip AC/DC 2.3 Electrical Plug Connection For your safety, never use the mains cord of the machine without a plug. No plug has been connected to the mains cable since there may different types of outlets available in plants, construction sites and workshops. A suitable plug must be connected by a qualified electrician.
Installation Information MONOTIG 220ip - MONOTIG 220ip AC/DC • Secure the prepared torch by inserting it into the negative pole socket and turning it to the right. • Screw the gas inlet of the torch to the gas outlet located on the front panel of the machine.
Installation Information MONOTIG 220ip - MONOTIG 220ip AC/DC • Adjustable Pedal Connection; It should be secured to the pedal socket with the ends 3-4-5-6. (3) Soldering direction has been taken as the reference. 2.5.4 Grounding Clamps Connections • Insert the grounding clamps cable plug (21) into the positive terminal socket and tighten it by turning right.
Installation Information MONOTIG 220ip - MONOTIG 220ip AC/DC 2.6 Connections for Covered Electrode Welding Check for the correct mains voltage before connecting the machine to the mains. When plugging the power plug into the outlet, make sure that the power switch is set to “0” in the turned-off position.
Usage Information MONOTIG 220ip - MONOTIG 220ip AC/DC USAGE INFORMATION 3.1 User Interface 1- Adjustment Button The adjustment knob allows current setting in all welding methods and parameter changes in all functions. The setting will be made by turning right and left and the set values will be displayed on the digital display.
Page 19
MONOTIG 220ip - MONOTIG 220ip AC/DC Usage Information Ramp Time Transition from the initial current to the welding current occurs within the specified time. Setting range is 0.1-20 sec. Main Current Actual current time at which the welding will be made. Adjustable between 0-220 Amperes.
Page 20
Usage Information MONOTIG 220ip - MONOTIG 220ip AC/DC 3- Welding Method Selection You can choose between electrode types and TIG welding methods with the touch sensitive button. The led of the relevant parameter will light up depending on which welding method is selected.
Page 21
MONOTIG 220ip - MONOTIG 220ip AC/DC Usage Information • Up ramp time is between 0-10 sec. This determines the ramp from which you will exit the ignition current to the main current. • The end ramp determines the time from the main current to the end current as in the start ramp. The end current is 30% of the main current.
Page 22
Usage Information MONOTIG 220ip - MONOTIG 220ip AC/DC Pnt Mode It is active when TIG welding modes are selected. By pressing the trigger once, ignition starts with the main current and the welding continues during the set time and ends automatically at the end of this time.
Page 23
MONOTIG 220ip - MONOTIG 220ip AC/DC Usage Information AC Balance Adjustment; • AC determines how fast the pole change will occur. • Allows amplitude adjustment when the AC mode is active in TIG welding. • Has a setting range of 10-90%.
Usage Information MONOTIG 220ip - MONOTIG 220ip AC/DC 3.2 TIG Curve ** Spot Welding Time Pulse Frequency Pulse (Width) Initial Pre-Gas Start Ramp End Ramp Final Gas Maintenance Current Current The function statuses in on or off positions according to the modes are as follows.
MONOTIG 220ip - MONOTIG 220ip AC/DC Usage Information 3.3 Machine Features Thermic Protection • Double protection to prevent overheating and damage of your machine. The intelligent processor digitally performs temperature control whereas a second protection for the machine will be performed manually.
Maintenance And Failure Information MONOTIG 220ip - MONOTIG 220ip AC/DC MAINTENANCE AND FAILURE INFORMATION • Maintenance and repairs to the machine must be carried out by a qualified personnel. Our company will not be responsible for any accidents that may occur by unauthorized interventions.
MONOTIG 220ip - MONOTIG 220ip AC/DC Maintenance And Failure Information 4.2 Troubleshooting The following tables contain possible errors to be encountered and their solutions. Error Solution • Make sure there is power connected to the machine. • Check whether the mains connections are correct.
Maintenance And Failure Information MONOTIG 220ip - MONOTIG 220ip AC/DC 4.3. Error Codes The following tables contain possible errors to be encountered and their solutions. Error Code Error Reason Solution • Wait for a while to allow the machine to cool •...
Annex 2 Spare Part List MONOTIG 220ip - MONOTIG 220ip AC/DC ANNEX 2 SPARE PART LIST MALZEME KODU MALZEME KODU DEFINITION MONOTIG 220IP MONOTIG 220IP AC/DC Pako Switch (0-1) A308030011 A308030011 Gas Valve (4W)T-GM1210 A253200001 A253200001 Potency Button A229500001 A229500001...
Page 35
Makine Özellikleri BAKIM VE ARIZA BİLGİLERİ Bakım Hata Giderme Hata Kodları EK 1: YEDEK PARÇALARI EK 2: YEDEK PARÇA LİSTESİ EK 3: MONOTIG 220IP DC DEVRE ŞEMASI EK 4: MONOTIG 220IP AC/DC DEVRE ŞEMASI www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
Güvenlik Kuralları MONOTIG 220ip - MONOTIG 220ip AC/DC GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! Güvenlik Bilgilerinin • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. Tanımlanması • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası...
Page 37
MONOTIG 220ip - MONOTIG 220ip AC/DC Güvenlik Kuralları Hareketli Parçalar Yaralanmalara • Hareket halinde olan nesnelerden uzak durun. Yol Açabilir • Makine ve cihazlara ait tüm kapak, panel, kapı, vb. koruyucuları kapalı ve kilitli tutun. • Ağır cisimlerin düşme olasılığına karşı metal burunlu ayakkabı giyin.
Page 38
Güvenlik Kuralları MONOTIG 220ip - MONOTIG 220ip AC/DC Kaynak Teli Yaralanmalara • Kaynak teli sargısını boşaltırken torcu vücudun herhangi bir bölümüne, diğer kişilere ya da herhangi Yol Açabilir bir metale doğru tutmayın. • Kaynak telini makaradan elle açarken -özellikle ince çaplarda - tel, bir yay gibi elinizden fırlayabilir, size veya çevrenizdeki diğer kişilere zarar verebilir, bu işlemi yaparken özellikle gözlerinizi ve yüzünü-...
Page 39
MONOTIG 220ip - MONOTIG 220ip AC/DC Güvenlik Kuralları • Gerekli taşıma koşullarının sağlanması için Uluslararası Çalışma Örgütünün taşıma ağırlığı ile ilgili kurallarını ve ülkenizde var olan taşıma yönetmeliklerini göz önünde bulundurunuz . • Güç kaynağının yerini değiştirirken her zaman tutamakları veya taşıma halkalarını kullanın. Asla torç, kablo veya hortumlardan çekmeyin.
Page 40
Güvenlik Kuralları MONOTIG 220ip - MONOTIG 220ip AC/DC Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; Kaynak ve Kesme donanımı tesis etmeden önce, işletme yetkilisi ve/veya kullanıcı, çevredeki olası Elektromanyetik Uygunluğunun elektromanyetik Değerlendirilmesi parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önünde bulundurulmalıdır;...
Page 41
MONOTIG 220ip - MONOTIG 220ip AC/DC Güvenlik Kuralları Ark Kaynağı Herhangi bir iletken üzerinden geçen elektrik akımı, bölgesel elektrik ve manyetik alanlar (EMF) Elektronmanyetik oluşturur. Alana (EMF) Neden Olabilir Bütün kaynakçılar, kaynak devresinden gelen EMF’ye maruz kalmanın sebep olduğu riski en aza indirmek için aşağıdaki prosedürleri uygulamalıdır;...
Teknik Bilgiler MONOTIG 220ip - MONOTIG 220ip AC/DC TEKNİK BİLGİLER 1.1 Genel Açıklamalar Monotig 220 ip ve Monotig 220 ip AC/DC invertör tipi, Pulse’li TIG ve Örtülü Elektrod kaynak makinesidir. Alüminyum* ve diğer metallerin TIG kaynağı ve 4mm ye kadar olan elektrodları yakmak için tasarlanmıştır. Kontrol paneli üzerinden tüm kaynak parametreleri ayarlanabilir ve dijital göstergeler aracılığıyla izlenebilir.
Teknik Bilgiler MONOTIG 220ip - MONOTIG 220ip AC/DC 1.3 Ürün Etiketi Tek Fazlı Statik Frekans Çevirici Çalışma Çevrimi Transformatör Doğrultucu Boşta Çalışma Gerilimi TIG Kaynağı Şebeke Gerilimi ve Frekansı Örtülü Elektrod Kaynağı Anma Kaynak Gerilimi Doğru Akım Şebekeden Çekilen Anma Akımı...
Teknik Bilgiler MONOTIG 220ip - MONOTIG 220ip AC/DC 1.4 Teknik Özellikler TEKNİK ÖZELLİKLER BİRİM MONOTIG 220IP AC/DC MONOTIG 220IP DC Şebeke Gerilimi (1 faz - 50-60 Hz) Şebekeden Çekilen Güç TIG 8.05 (%20) 8.05 (%20) Şebekeden Çekilen Güç Örtülü Elektrod 9.2(%15)
MONOTIG 220ip - MONOTIG 220ip AC/DC Kurulum Bilgileri KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Sipariş ettiğiniz tüm malzemelerin gelmiş olduğundan emin olun. Herhangi bir malzemenin eksik veya hasarlı olması halinde derhal aldığınız yer ile temasa geçin. Standart kutu şunları içermektedir;...
Kurulum Bilgileri MONOTIG 220ip - MONOTIG 220ip AC/DC 2.3 Elektrik Fişi Bağlantısı Güvenliğiniz için, makinenin şebeke kablosunu kesinlikle fişsiz kullanmayın. Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağlanmalıdır.
MONOTIG 220ip - MONOTIG 220ip AC/DC Kurulum Bilgileri 2.6 Örtülü Elektrod Kaynağı İçin Bağlantılar Makineyi şebekeye bağlamadan önce şebekede doğru gerilimin olup olmadığını kontrol edin. Fişi prize takarken, açma kapama düğmesinin kapalı konumda “0”olduğundan emin olun. • Açma/kapama şalteri ile makineyi çalıştırın ve ledlerin yanıp yanmadığını ve soğutma fanının çalışıp çalışmadığını kontrol edin.
Kullanım Bilgileri MONOTIG 220ip - MONOTIG 220ip AC/DC KULLANIM BİLGİLERİ 3.1 Kullanıcı Arayüzü 1- Ayar Düğmesi Ayar düğmesi ile tüm kaynak yöntemlerinde akım ayarı ve tüm fonksiyonlarda parametre değişimi sağlanır. Sağa sola çevrilerek ayar yapılır ve ayarlanan değerler dijital ekranda izlenir.
Page 51
MONOTIG 220ip - MONOTIG 220ip AC/DC Kullanım Bilgileri Rampa Süresi Belirlenen süre içerisinde başlangıç akımından kaynak akımına geçiş gerçekleşir. Ayar aralığı 0,1-20 sn’ d ir. Ana Akım Kaynağın yapılacağı gerçek akım süresidir. 0-220 Amper aralığında ayarlanabilir. Frekans Genliği Pulse modu seçili olduğunda aktif olur. Bir darbe çevrimi içinde, düşük akım ile yüksek akım arasındaki genlik oranını...
Page 52
Kullanım Bilgileri MONOTIG 220ip - MONOTIG 220ip AC/DC 3- Kaynak Yöntem Seçimi Dokunmatik yapıya sahip buton ile elektrod tipleri ve TIG kaynağı yöntemleri arasında seçim yapabilirsiniz. Hangi kaynak yöntemi seçili ise o yönteme ait led yanacaktır. Rutil, Bazik Elektrodlar ile kaynak yapılma imkanı sunar.
Page 53
MONOTIG 220ip - MONOTIG 220ip AC/DC Kullanım Bilgileri • Yukarı rampa süresi 0-10 sn arasındadır. Bu tutuşturma akımından ana akıma çıkacağınız rampayı belirler. • Bitiş rampası kalkış rampasında olduğu gibi ana akımdan bitiş akımına ulaşacak süreyi belirler. Bitiş akımı ana akımın %30 u şeklindedir.
Page 54
Kullanım Bilgileri MONOTIG 220ip - MONOTIG 220ip AC/DC Punta Modu TIG kaynağı modları seçili olduğunda aktif olur. Tetiğe bir kez basılması ile ana akımda tutuşturur, ayarlanan süre bo- yunca kaynak devam eder ve süre sonunca kendiliğinden kaynak biter. • Punta modu seçildiği olduğu anda TIG eğrisinde çoğu bölge bypass olur sadece 3 seçenek ayarlanabilir. Son gaz süre- si, ana akım ve spot time.
Page 55
MONOTIG 220ip - MONOTIG 220ip AC/DC Kullanım Bilgileri AC Balans Ayarı • AC de kutup değişiminin ne kadar hızlı olacağını belirler. • TIG kaynağında AC modu aktif iken genlik ayarının yapılması imkanı sunar. • 10-90% ayar aralığına sahiptir. • Bu fonksiyon sayesinde malzeme kalınlığı ve tungsten çapına göre oksit tabakasının kırılımı ve kırılım sonrası kaynak dikişinin düzgünlüğü...
MONOTIG 220ip - MONOTIG 220ip AC/DC Kullanım Bilgileri 3.3 Makine Özellikleri Termik Koruma • Makinenizin aşırı ısınıp zarar görmesini engellemek amaçlı çift korumaya sahiptir. Akıllı işlemci ile dijital olarak ısı kontrolü yapıldığı gibi, ikinci bir koruma mekanik olarak makinenizi korur.
Bakım ve Arıza Bilgileri MONOTIG 220ip - MONOTIG 220ip AC/DC BAKIM VE ARIZA BİLGİLERİ • Makineye yapılacak bakım ve onarımların mutlaka yetkin kişiler tarafından yapılması gerekmektedir. Yetkisiz kişiler tarafından yapılacak müdahaleler sonucu oluşacak kazalardan firmamız sorumlu değildir. • Onarım esnasında kullanılacak parçaları yetkili servislerimizden temin edebilirsiniz. Orjinal yedek parça kullanımı...
MONOTIG 220ip - MONOTIG 220ip AC/DC Bakım ve Arıza Bilgileri 4.2 Hata Giderme Aşağıdaki tablolarda karşılaşılan olası hatalar ve çözüm önerileri bulunmaktadır. Hata Çözüm • Makineye bağlı elektrik olduğundan emin olunuz. • Şebeke bağlantılarının doğru olduğunu kontrol ediniz. Makine hiç açılmıyor.
Bakım ve Arıza Bilgileri MONOTIG 220ip - MONOTIG 220ip AC/DC 4.3. Hata Kodları Aşağıdaki tablolarda karşılaşılan olası hatalar ve çözüm önerileri bulunmaktadır. Hata Kodu Hata Neden Çözüm • Bir süre bekleyerek makinenin soğumasını • Makinenin devrede kalma oranı aşılmış sağlayınız . Arıza ortadan kalkıyor ise daha olabilir.
Ek 2 Yedek Parça Listesi MONOTIG 220ip - MONOTIG 220ip AC/DC EK 2 YEDEK PARÇA LİSTESİ MALZEME KODU MALZEME KODU TANIM MONOTIG 220IP MONOTIG 220IP AC/DC Pako Şalter (0-1) A308030011 A308030011 Gaz Ventili(4w)t-gm1210 A253200001 A253200001 Potans Düğmesi A229500001 A229500001 Kaynak Prizi (T)
MONOTIG 220ip - MONOTIG 220ip AC/DC Ek 4 MONOTIG 220IP AC/DC Devre Şeması EK 4 MONOTIG 220IP AC/DC DEVRE ŞEMASI www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU...
Page 66
Ek 4 MONOTIG 220IP AC/DC Devre Şeması MONOTIG 220ip - MONOTIG 220ip AC/DC EK 4 MONOTIG 220IP AC/DC DEVRE ŞEMASI USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com...
Page 68
İMALATÇI FİRMA Organize Sanayi Bölgesi 5. Kısım Yalçın Özaras Caddesi No: 1 45030, MANİSA, Türkiye T: (+90) 236 226 27 28 Made in TÜRKİYE 13.12.2019 MONOTPDCAC220-062019/122019-002-68 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
