hager EVN002 Quick Start Manual

L
N
EVN 002
500 W 45° C
E1
EVN002
A

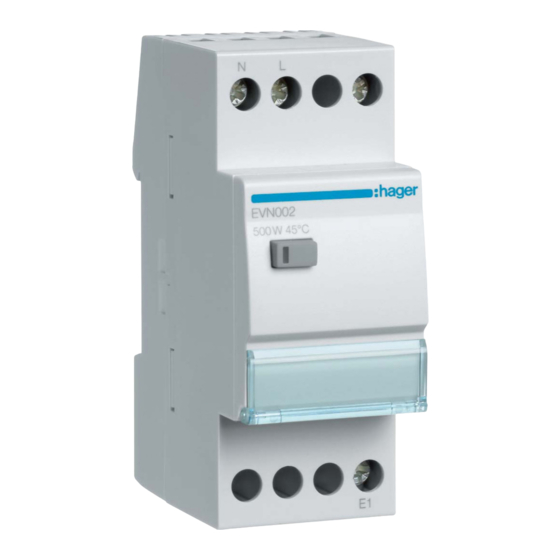

Présentation du produit Présentation du produit
et principe de fonctionnement
Le télévariateur EVN002 permet de faire varier la
luminosité d'une charge incandescente, Halogène
BT (230V), halogène très basse tension (TBT 12V
ou 24V) avec transformateur électronique ou
ferromagnétique, fl uo-compacte dimmable avec
alimentation intégrée, lampe LED 230V dimmable
avec alimentation intégrée, lampe LED dimmable
très basse tension (TBT 12V ou 24V) avec
transformateur électronique.
Ce produit est un variateur universel à détection
automatique de charges qui
dispose d'une fonction apprentissage afi n
de commander plus effi cacement les lampes Fluo-
Compactes et LED 230V.
Le réglage du niveau d'éclairement se fait soit par
le bouton poussoir 1 intégré sur la face avant du
produit, soit par des boutons poussoirs raccordés
au produit.
• Par appuis brefs : allumage ou extinction
L
N
de l'éclairage.
• Par appuis maintenus (à partir de 400ms) :
variation de la luminosité jusqu'au niveau
minimum ou maximum. Le sens de la variation
est inversé à chaque nouvel appui maintenu.
Apprentissage de la charge
EV N 00 2
L'apprentissage de la charge permet de détecter
50 0 W 45 °C
les caractéristiques de la charge pour la
commander plus effi cacement.
• Appuyer 10 secondes sur le bouton poussoir
jusqu'à ce que la charge clignote une fois.
Pendant l'appui, la charge peut clignoter.
• Faire un appui bref sur le bouton poussoir
pour lancer l'apprentissage. Cette opération
dure environ 30 s. et fait varier le niveau
d'éclairement.
• Après cet apprentissage, la charge s'allume
au niveau maximum et clignote une fois pour
signaler que l'apprentissage est terminé.
Selon la charge raccordée, le niveau d'éclairement
E1
minimum peut être modifi é.
Retour usine (mode automatique)
Si une charge conventionnelle est à nouveau
installée, il est possible de revenir dans le mode
de variation "usine" : après l'appui de
10 s., faire 2 appuis brefs.
Le produit confi rmera le retour usine en faisant
clignoter la charge deux fois.
Si aucune action n'est effectuée 10 s. après
l'appui long, le produit retourne dans le mode de
variation précédent. Ce mode est le plus adapté
aux charges conventionnelles.
q
Une charge doit être raccordée afi n de
procéder à l'apprentissage de la charge
ou au retour usine.
1
Télévariateur universel 500W
z a
e
i
Schéma de raccordement
et présentation visuel produit
L1
L2
N
Recommandations de mise
en œuvre
Installer le produit dans le bas de l'armoire pour
éviter une température de fonctionnement trop
élevée.
Nous recommandons de séparer les variateurs
EVN002 des appareils électromécaniques de forte
puissance (contacteurs, disjoncteurs).
échelle 100%
Protection contre la surchauffe
ou contre les surcharges
En cas de surchauffe ou surcharge, la puissance
disponible est automatiquement réduite.
Pour remédier à ce phénomène :
• adapter ou diminuer la charge raccordée sur la
sortie du variateur,
• diminuer la température du produit et celle de
l'enveloppe en insérant des intercalaires de
dissipation (ex : LZ060) de part et d'autre du
variateur EVN002 et en assurant une bonne
ventilation.
En cas de court-circuit ou de surcharge trop
importante, la charge n'est plus commandée.
Pour remédier à ce problème :
• vérifi er si la sortie est en court-circuit,
• diminuer la puissance de la charge raccordée
au produit.
EVN002
500 W 45°C
EVN002
500 W 45°C
E1
ε
N L
1
Spécifi cations techniques
Caractéristiques électriques
• Tension d'alimentation : 230V AC 50/60Hz
• Consommation à vide : 0.2W
• Dissipation maximum du produit : 4,5W
Caractéristiques fonctionnelles
Puissances délivrée
• Lampes à incandescence et halogènes 230V :
500W
• Lampes halogènes TBT 500VA via
transformateur ferromagnétique
Le transformateur ne devra pas être utilisé
à moins de 75% de sa charge nominale.
• Lampes halogènes TBT, LED TBT dimmable
500VA via transformateur électronique.
Il faut tenir compte du rendement des
transformateurs pour calculer le nombre maximum
de lampes.
• Lampes fl uocompactes dimmables à ballast
intégré 230V : 100W
• Lampes LED dimmables 230V : 100W
(10 lampes)
Les lampes fluocompactes non dimmables et les
LED non dimmables ne sont pas compatibles avec
ce produit.
Entrée de commande
• Tension : 230V AC 50/60Hz
• Distance de raccordement : 50m
• Boutons poussoir non lumineux
Environnement
• T° de fonctionnement : -10 °C à +45 °C
• T° de stockage : -25 °C à +70 °C
Raccordement :
• Capacité souple : 1,5 mm² à 6 mm²
• Capacité rigide : 1,5 mm² à 6 mm²
Normes
IEC 60669-1 ; IEC60669-2-1
M
Utilisable partout en Europe et en Suisse
6E7053C
