Owner's Manual
AVR-Series UPS Systems
AVR550U, AVR650UM, AVR700U, AVR750U, AVR900U
(Series Numbers: AG-030A, AG-030B, AG-030C, AG-0308, AG-0309)
Installation and Operation ................. 4
Features ........................................... 6
UPS Features ................................ 6
Battery Replacement ....................... 7
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an
ISOBAR6ULTRA surge protector-
a $100 value!
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
18-08-364-933865.indb 1
Models:
Copyright © 2018 Tripp Lite. All rights reserved.
1
Storage and Service ......................... 8
Product Registration and................... 9
Español........................................... 10
Français .......................................... 19
10/18/2018 2:24:59 PM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AVR550U and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tripp Lite AVR550U

Summary of Contents for Tripp Lite AVR550U

  • Page 1: Table Of Contents

    Owner’s Manual AVR-Series UPS Systems Models: AVR550U, AVR650UM, AVR700U, AVR750U, AVR900U (Series Numbers: AG-030A, AG-030B, AG-030C, AG-0308, AG-0309) Important Safety Instructions .... 2 Storage and Service ......8 Installation and Operation ....4 Product Registration and....9 Regulatory Compliance Features ........... 6 Español...........

  • Page 2: Important Safety Instructions

    Important Safety Instructions SAVE THESE INSTRUCTIONS This manual contains instructions and warnings that should be followed during the installation, operation and storage of this product. Failure to heed these warnings may affect the warranty. UPS Location Warnings • Install your UPS indoors, away from excess moisture or heat, conductive contaminants, dust or direct sunlight.
  • Page 3 Important Safety Instructions Battery Warnings • Batteries can present a risk of electrical shock and burn from high short-circuit current. Observe proper precautions. Do not dispose of the batteries in a fire. Do not open the UPS or batteries. Do not short or bridge the battery terminals with any object. Unplug and turn off the UPS before performing battery replacement.

  • Page 4: Installation And Operation

    Installation and Operation STEP 1: Plug the UPS into a properly grounded outlet. Once the UPS is plugged into a wall outlet, the battery charger will engage as necessary and the SURGE ONLY outlets will begin passing power. STEP 2: Turn the UPS on. Press and hold the power button turn on the UPS.
  • Page 5 Installation and Operation LED Indicators Description Alarm Notes LED (Green) LED (Red) Line Mode Battery Mode On—Flashes off Set default is no alarm, every 10 seconds until the event occurs (e.g. battery low, overload, etc.) Battery Low Flashes solid every Beeps every second second...

  • Page 6: Features

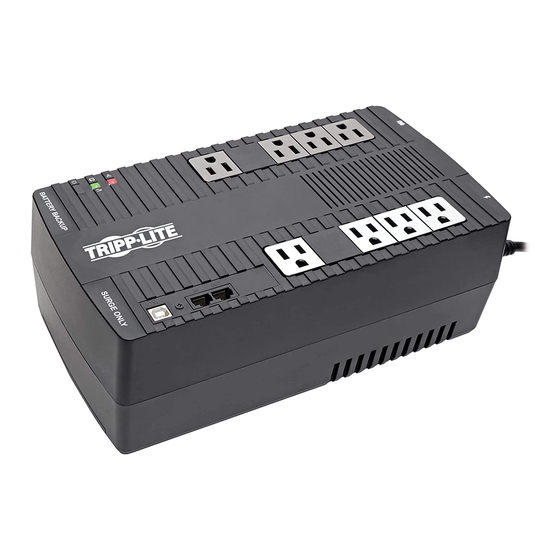

    Features UPS Features ON/OFF Button: When the UPS is on, press and release this button after one beep to turn the UPS off. LED Indicators: Provides current status of the UPS. For detailed description, see LED Indicators for more information. Battery Backup Outlets: These outlets offer battery backup support and premium surge suppression for critical devices requiring battery backup support.
