G R O U P E D E F I L T R AT I O N

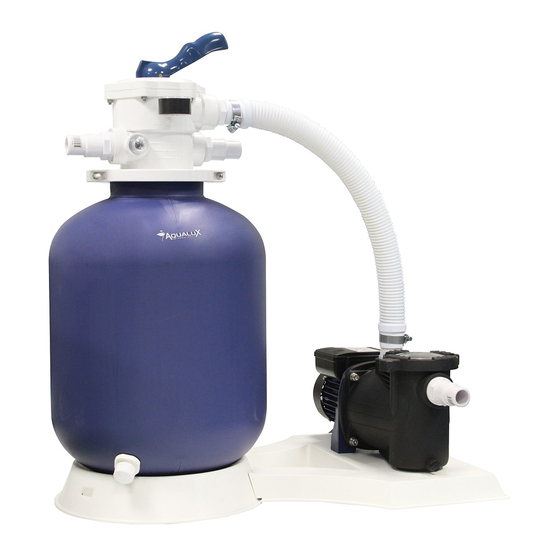

Filtration unit / Sandfilteranlage / Monobloc de filtración
Réf.
103458
103460
105799
103461
103463
À lire attentivement et à conserver pour consultation ultérieure /Please read this manual carefully and keep it for future use /
Bitte sorgfältig lesen und für spätere Verwendung aufbewahren / Lea atentamente y conservar para futuras referencias
• Installer la pompe à coté de la
piscine(plus de 3.5m) sous le niveau d'eau.
• Maintenir en permanence le niveau d'eau
à 2/3 de la hauteur du skimmer.
Install the pump outside the pool below the
water level / Constantly maintain at all times the
water level to 2 / 3 of the height of the skimmer.
/// Installieren Sie die Pumpe neben dem Pool
unter dem Wasserspiegel / Dauerhaft auf dem
Niveau von Wasser zu 2/3 der Höhe des Skimmer.
