Storch Compact ProCut Manual page 6

Aufbau / Inbetriebnahme
Anschließend lösen Sie die obere Feststellschraube (Nr. 8, Abb. 3) für den Schneidebügel (Nr. 9, Abb. 3), öffnen die-
sen bis zum Anschlag und ziehen die Feststellschrauben (Nr. 8, Abb. 3) wieder fest.
Lösen Sie nun den Reiter (Nr. 10, Abb. 3) der rechten Auflageschiene (Nr. 11, Abb. 3), schieben diesen ganz nach unten
und klappen Auflageschiene nach rechts bis zum Anschlag ab. Die Auflageschiene befindet sich nun im 90°-Winkel
zum Schneidedraht. Für einen sicheren Stand der Dämmplatte klappen Sie zusätzlich die Plattenstützen (Nr. 12, Abb.
3) aus.
Nun lösen Sie den Sicherungsbolzen (Nr. 13, Abb. 3) der linken Auflageschiene (Nr. 14, Abb. 3) und klappen diese bis
zum Anschlag aus.
Stecken Sie nun den Netzstecker in die Steckdose (230 V). Das Gerät ist nun betriebsbereit.

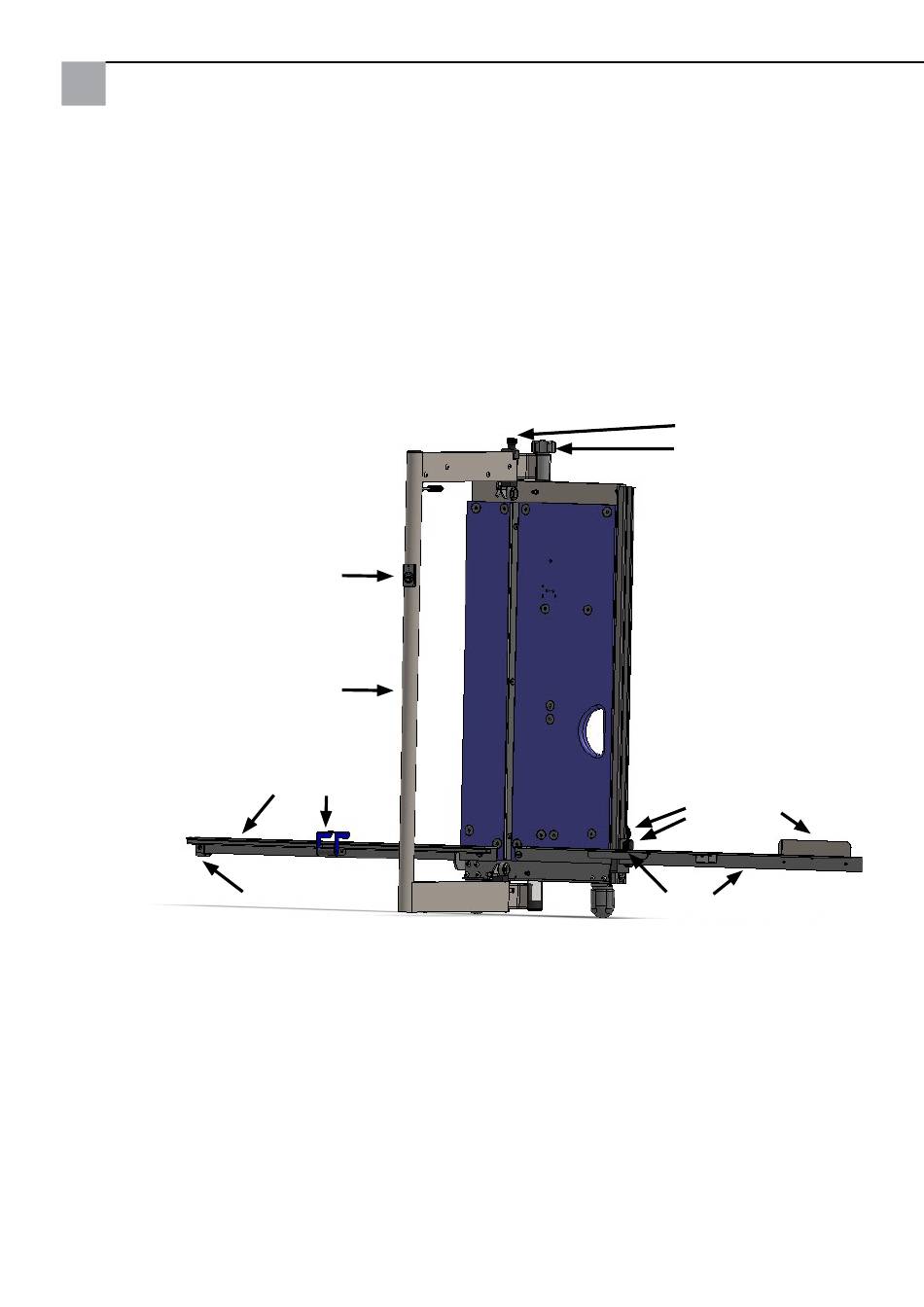

Abb. 3:
Frontansicht, Arbeitsposition (Schneidebügel
und Auflageschiene ausgeklappt)
8 Feststellschraube für Schneidebügel
9 Schneidebügel
10 Reiter rechte Auflageschiene
10a Reiter für reproduzierbare Schnitte
11 Rechte Auflageschiene
12 Ausklappbare Plattenstütze
13 Sicherungsbolzen linke Auflageschiene
14 Linke Auflageschiene
15 Ein- / Aus-Taster mit LED
16 Abklappbarer Reiter für reproduzierbare Längenschnitte
17 Reiter für reproduzierbare Tiefenausschnitte
18 Plattenstütze
Originalanleitung
15
9
14 16
13
6
17
8
10a
18
10
12 11
