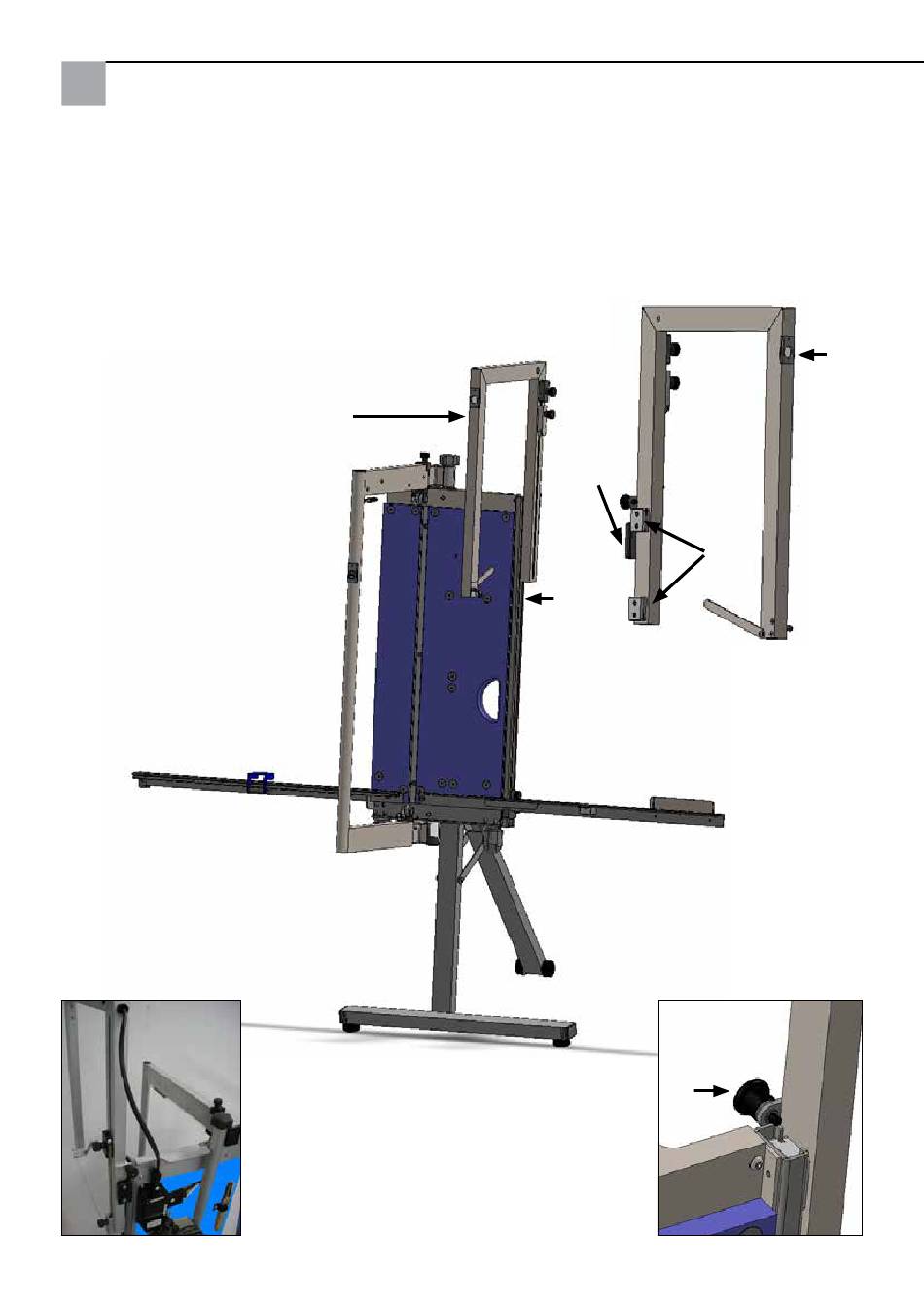

Montage van de hoeksnijder
Voer de hoeksnijder (nr. 20, afb. 7) met de twee glijdschoenen (nr. 22, afb. 7) in het geleidingsprofiel (nr. 21, afb. 7)
aan de rechterkant van het apparaat tot deze bij de aanslagbout (nr. 26, afb. 8) stopt. De hoeksnijder bevindt zich nu in
de bedrijfspositie. Steek nu de aansluitkabel in het hiervoor bestemde contact (nr. 27, afb. 4 en afb. 8a) aan de achter-
kant van het apparaat. De hoeksnijder is nu bedrijfsklaar.
