Descrizione dispositivo / Messa in funzione

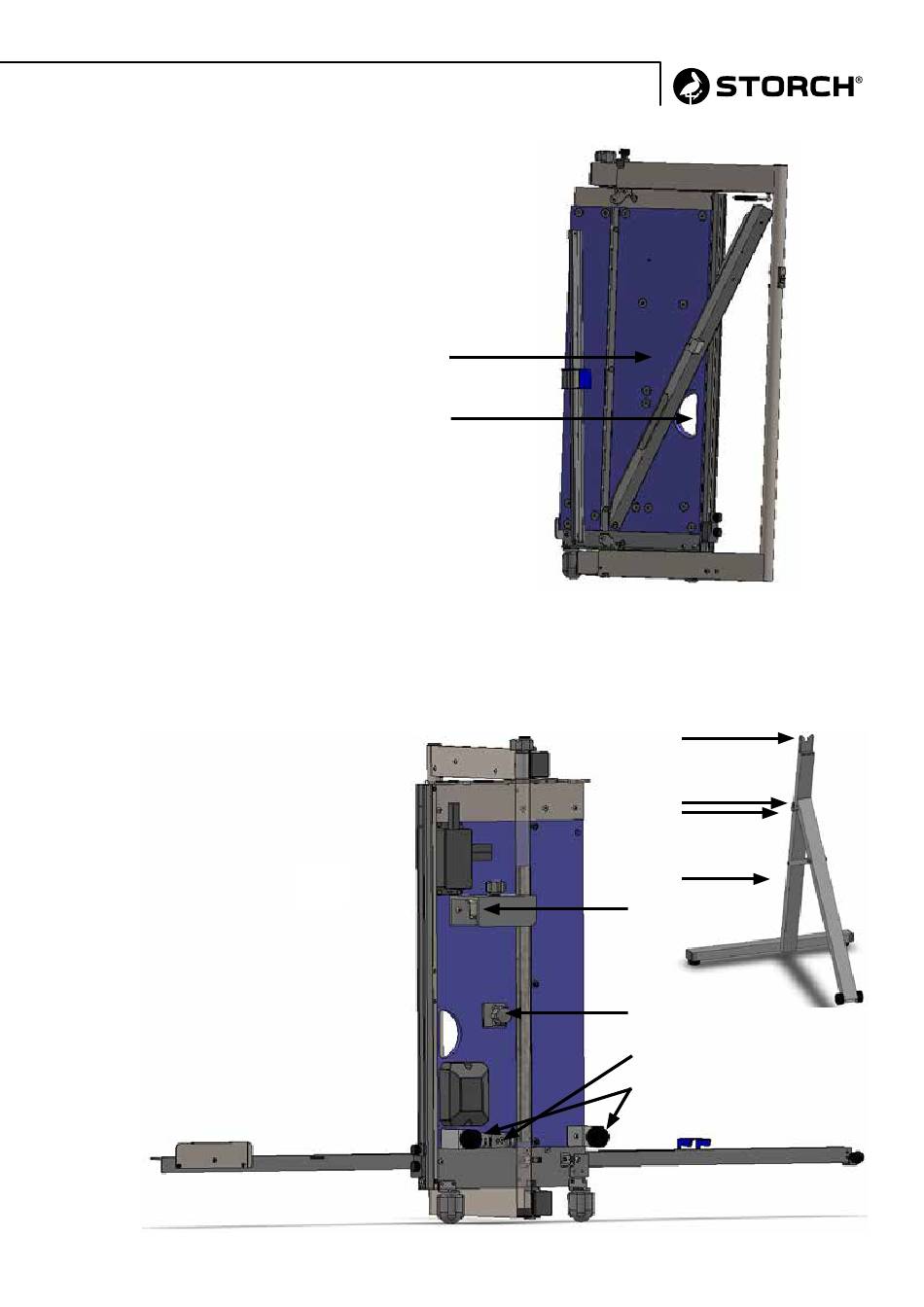

Fig. 1:
Vista frontale, posizione di trasporto e di conservazione
(archetto di taglio e lama di appoggio ripiegate)
Montaggio / Messa in funzione
L'apparecchio viene fornito con scatola per il trasporto e la conservazione: aprire la scatola e sollevarlo afferrando l'ap-
posito manico (fig. 1 pos. 1) sulla tavola di base (fig. 1, pos. 2).
Trasportare l'apparecchio al posto adibito sull'impalcatura ed agganciarlo con la sospensione posteriore per impalcature
(n. 3, fig. 2) alla barra superiore della spalliera, fissare il dispositivo tenditore in modo allineato sulla barra e avvitare
la vite a testa cilindrica con traversino. I tamponi di gomma (n. 4, fig. 2) toccano a questo punto la barra inferiore della
spalliera.
Se l'apparecchio va montato sul piede di
appoggio fornito a corredo, provvisto di mon-
tante libero (n. 5, fig. 2), disporre il piede di
appoggio nel modo raffigurato e assicurarsi
che il fermo (n. 6, fig. 2) scatti in posizione.
Inserire a questo punto l'apparecchio trami-
te la vite di bloccaggio (n. 7a) nell'apposita
scanalatura (n. 7, fig. 2) e la scanalatura per
il bullone di guida (n. 6a, fig. 2) sul bullone
di guida (n. 6b, fig.2) e fissare la vite di bloc-
caggio (n. 7a, fig.2). Controllare che l'appa-
recchio sia agganciato in maniera sicura e che
sia correttamente posizionato.
3 Sospensione dell'apparecchio
4 Tampone di gomma
5 Piede di appoggio
6 Fermo piede di appoggio
6a Scanalatura bullone di guida piede
di appoggio
6b Bullone di guida piede di appoggio
7. Scanalatura di inserimento piede
di appoggio
7a Vite di bloccaggio piede di appoggio
Fig. 2:
Retro e piede di appoggio
2 Piastra di base
1 Manico da trasporto
