Storch Compact ProCut Manual page 12

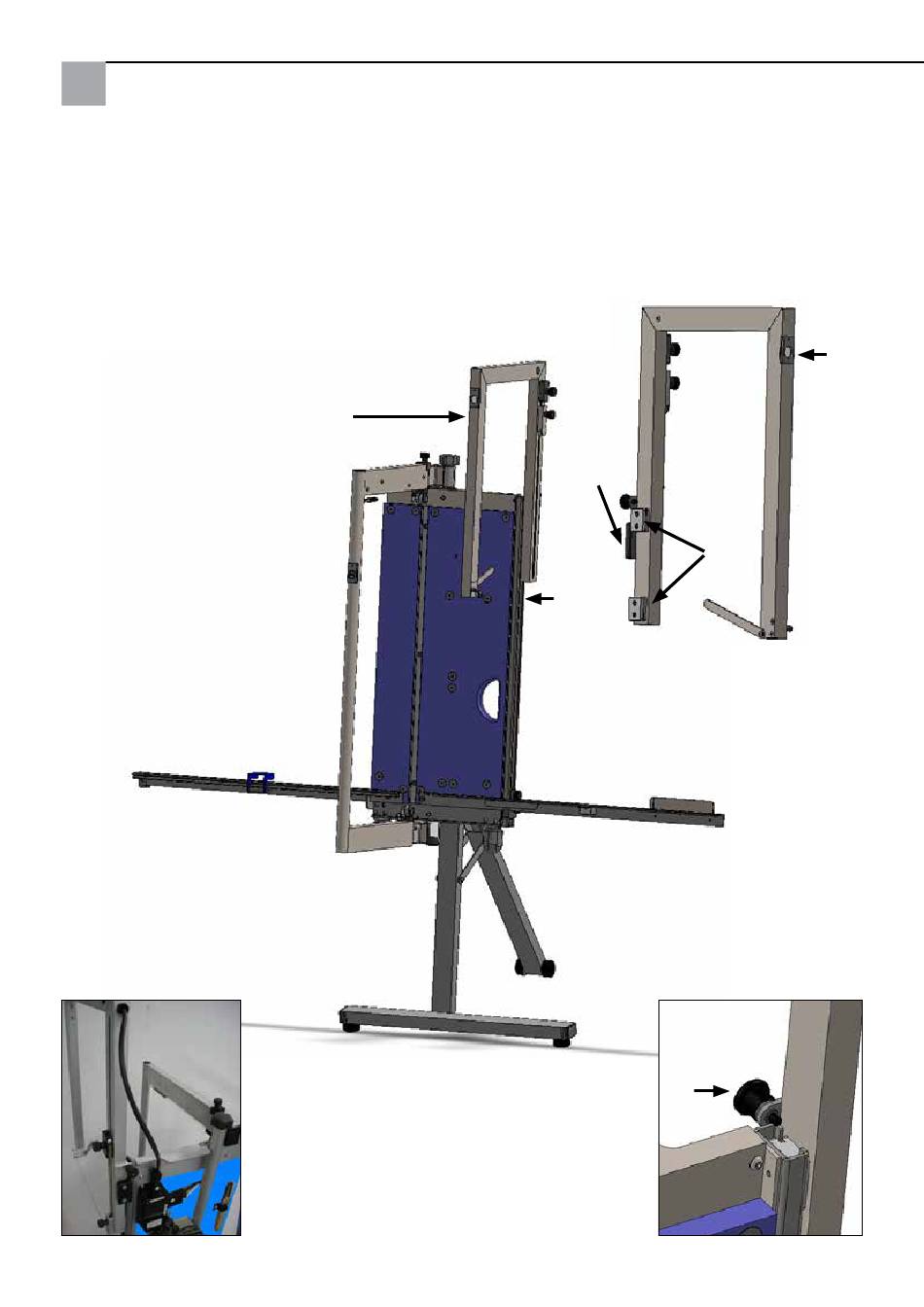

Abb. 7:
Montage des Eckschneiders
Führen Sie den Eckschneider (Nr. 20, Abb. 7) mit den zwei Gleitschuhen (Nr. 22, Abb. 7) in das Führungsprofil (Nr. 21,
Abb. 7) an der rechten Geräteseite, bis dieser am Rastbolzen (Nr. 26, Abb. 8) stoppt. Der Eckschneider befindet sich
nun in der Betriebsposition. Stecken Sie nun das Anschlusskabel in den vorgesehenen Steckplatz (Nr. 27, Abb. 4 und
Abb. 8a) auf der Geräterückseite. Der Eckschneider ist nun betriebsbereit.
29
20
28
22
21
Abb. 8a Abb. 8
26
Originalanleitung 12
