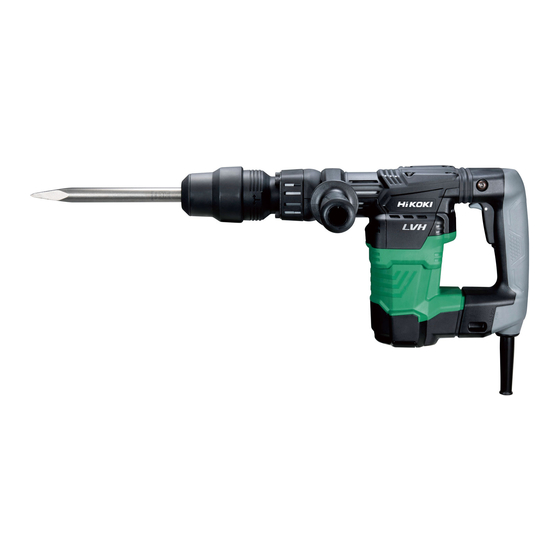

HIKOKI H 41MB2 Handling Instructions Manual
Hide thumbs
Also See for H 41MB2:
- Handling instructions manual (49 pages) ,
- Handling instructions manual (21 pages) ,
- Handling instructions manual (104 pages)
Related Manuals for HIKOKI H 41MB2
Summary of Contents for HIKOKI H 41MB2
- Page 1 电镐 Demolition Hammer H 41MB2 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告.......2 选购附件（分开销售） .........6 使用电镐注意事项.........4 用途...............6 其它安全警告...........4 作业之前.............6 符号...............5 使用方法.............9 规格...............5 更换润滑油............9 标准附件.............5 维护和检查.............10 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的... - Page 3 中文 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。 b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。...
-
Page 4: 使用电镐注意事项
中文 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 使用电镐注意事项 1. 请佩戴护耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 当在切削附件有可能碰到暗线或自身电线的场所进行操作时，只能通过绝缘 握持面来握住电动工具。 切削附件碰到带电导线可能会使电动工具的外露金属零件带电并使操作者发 生电击危险。 其它安全警告 1. 确认所使用的电源与产品铭牌上标示的功率要求相符。 2. 确认电源开关已切断。 若电源开关接通，则插头连接到电源插座时，电动工具将出其不意地立刻转 动，从而导致严重事故。 3. 当作业区域距离电源较远时，使用足够厚度和额定功率的延伸线缆。延伸线 缆应尽可能短。 4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 5. 对墙壁、天花板和地板进行粉碎或剥离时，应彻底查明里面是否敷设电缆或 导管。 6. -
Page 5: 标准附件
中文 10. 安装工具 ○ 为避免意外事故，请务必关闭开关并拔下电源插头。 ○ 当使用尖钻头及刀具等工具时，请务必使用本公司指定的纯正部件。 ○ 擦净尖钻头的柄。然后用润滑油或机油涂抹柄部分。 11. 操作中务必紧握手柄和侧柄或汽缸盖。 操作中请勿用夹持器握持。如果拉错，尖钻头可能会跳出。 12. RCD 推荐始终使用额定剩余电流为 30mA 以下的剩余电流动作保护器。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 满载速度 读使用说明书 --S/--S 额定电压 运行时间 / 停机时间 ---/min 电流 每分钟转动次数 瓦 二类工具 规格 型式 H41MB2 电压 220 V 输入功率 950 W 满载锤击率... -
Page 6: 选购附件（分开销售
中文 选购附件（分开销售） ○ ○ 沥青刮刀 粉碎头 (1) 尖钻头 (1) 刀具 总长：280，400 mm ○ ○ 夯具 表面粗加工头 (1) 套筒 (2) 柄 (1) 撞锤 (2) 柄 ○ ○ 铲子 开槽和饰边 (1) 冷钻 总长：280，400 mm (1) 铲子 ○ 电镐润滑油 A 500g （罐装） 70g （管装） 30g （管装）... - Page 7 中文 4. 检查插座 如果插头插入插座后非常松动，就必须对插座进行修理。 联系持证电工，进行妥善修理。 如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。 5. 确认环境条件 确认工作场所条件合适，且符合规定的预防措施。 6. 安装侧柄 侧柄 接口 (1) 转动侧柄进行拆卸。( 图 1) 把手螺栓 夹箍 图 1 (2) 把夹箍放在夹箍连接区域，并将夹箍的两个孔放入把手螺栓的“T”形部位。 ( 图 2、图 3) 夹箍连接区域 把手螺栓 夹箍 图 2 图 3 (3) 用手拿着夹箍确保把手螺栓不会松动时，将手柄插进接口中。( 图 4) (4) 将夹箍调整到适合任务的位置，转动侧柄，拧紧夹箍。一定要把夹箍拧紧。 ( 图...
- Page 8 中文 7. 如何安装工具 夹持器 注意！ 工具 使用尖钻头等工具时，请务必使用 HiKOKI 公司的纯 正部件。 工具柄 (1) 擦净工具柄。 (2) 如图 6 所示，要安装工具（五槽圆柄）时，将它插 入孔内直至其抵达孔底。 如果继续轻轻转动工具，您可感觉到有钩处。在此位 置，将夹持器推向箭头标记方向并将工具完全插入， 直至其抵达尽头。 松开夹持器，使夹持器恢复原来的状态，并将工具 固定在相应位置。 图 6 (3) 拉动工具以确认它已被完全锁定。 夹持器 (B) 8. 确定工具的工作位置。 本工具每次可转动 30 度，并可被固定于 12 级的位置。 (1) 如 图 7 所 示， 如 果 在 夹 持 器 (B) 滑 动 到...
-
Page 9: 使用方法
中文 使用方法 1. 把钻头的尖端放入底座孔内之后，打开开关。 如果扳机已拉出并关闭，当松开扳机时，可以打开开关。 如果在开关的扳机拉出时按下 ON-Lock 开关，即使手指从扳机上松开，开关 仍然开着——这样便于连续操作。 要关闭开关，再次拉动扳机，ON-Lock 开关分离。 2. 利用机器的空机重量并以双手紧握住电镐，就能 有效控制后续的反弹作用。 要以适当的速度开始工作。用力过猛将会降低效 率。 3. 即使开关处于 ON（开启）位置、电机正在运转且 锤头顶着拆除表面，电镐有时也可能不开始工作。 在这些情况下，关闭开关，将锤头重新顶着拆除 表面，然后开启和关闭开关。这应能使电镐开始 工作。重复此过程几分钟，电镐将变热，此后切 换到 ON-LOCK，电镐将工作。 图 9 4. 加热（图 10） 在寒冷地区，本装置的润滑油润滑系统可能需要 加热。 使钻头前端触及混凝土表面，打开开关开始加热。 注意，在听到钻击声后才使用本装置。 图 10 更换润滑油 该机具有全气密结构以防尘和润滑油漏失。 因此，即使长期不更换润滑油也能使用本机。请如下所述更换润滑油。 润滑油更换时间 购买本产品后，每... -
Page 10: 维护和检查
中文 维护和检查 警告！ 在维护和检查期间，一定要“切断”电源，并将插座上的插头拔掉。 1. 工具检修 当使用变钝的工具时会可能使电动机出现故障并降低效率，因此发现磨损后 就应立即更换或磨快工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 警告！ 使用螺钉松动的电镐会导致危险。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查炭刷 ： ( 图 11) 磨损极限 电动机采用的炭刷为消耗性部件。已磨损或 炭刷号 接近 “磨损极限” 的炭刷将导致电机发生故障。 装配自停式炭刷后，电机将自动停止。此时， 请更换为与图示中相同炭刷号的新炭刷。 No.43 : 6 mm 此外，经常保持炭刷清洁，确保炭刷在刷架 17 mm No.73 : 7 mm 内可顺畅滑动。... -
Page 11: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........11 DEMOLITION HAMMER SAFETY WARNINGS .......... 13 ADDITIONAL SAFETY WARNINGS ............. 14 SYMBOLS ....................15 SPECIFICATIONS ..................15 STANDARD ACCESSORIES ............... 15 OPTIONAL ACCESSORIES (sold separately)..........16 APPLICATIONS .................... 16 PRIOR TO OPERATION ................16 HOW TO USE .................... - Page 12 English Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
-
Page 13: Demolition Hammer Safety Warnings
English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. -
Page 14: Additional Safety Warnings
English ADDITIONAL SAFETY WARNINGS Ensure that the power source to be utilized conforms to the power requirements specifi ed on the product nameplate. Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident. -
Page 15: Symbols
English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must Full-load speed read instruction manual. Rated voltage --S/--S Running Time / Down Time Current ---/min revolutions per minute... -
Page 16: Optional Accessories (Sold Separately)
English OPTIONAL ACCESSORIES (sold separately) Demolishing Asphalt Cutting ○ ○ (1) Bull Point Overall Length: 280, 400 mm (1) Cutter Surface Roughing Tamping ○ ○ (1) Bushing Tool (2) Shank (1) Rammer (2) Shank Groove digging and edging Scooping Work ○... - Page 17 English Check the receptacle If the receptacle only loosely accepts the plug, the receptacle must be repaired. Contact a licensed electrician to make appropriate repairs. If such a faulty receptacle is used, it may cause overheating, resulting in a serious hazard. Confi...
- Page 18 How to install tool CAUTION Grip Tool For tools such as a bull point, use only HiKOKI genuine parts. Tool shank Clean the shank portion of the tool. To attach the tool (SDS max shank), insert it into the hole until it contacts the innermost end of the hole as illustrated in Fig.
-
Page 19: How To Use
English HOW TO USE After placing the tip of the tool on concrete surface, switch ON. The switch can be turned ON if the trigger is pulled and OFF when it is released. If the ON-Lock Switch is pressed while the trigger for the switch is pulled, even if your fi nger is released from the trigger, the switch remains ON - convenient for continuous operation. -
Page 20: Maintenance And Inspection
English MAINTENANCE AND INSPECTION WARNING Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance and inspection. Inspecting the tool Since use of a dull tool will cause motor malfunctioning and degraded effi ciency, replace the tool with new ones or resharpen them without delay when abrasion is noted. - Page 24 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 高壹工机（马来西亚）有限公司 马来西亚柔佛州士乃第二工业区 编号：C99724821 M 发行日期：2018年3月 马来西亚印刷...
